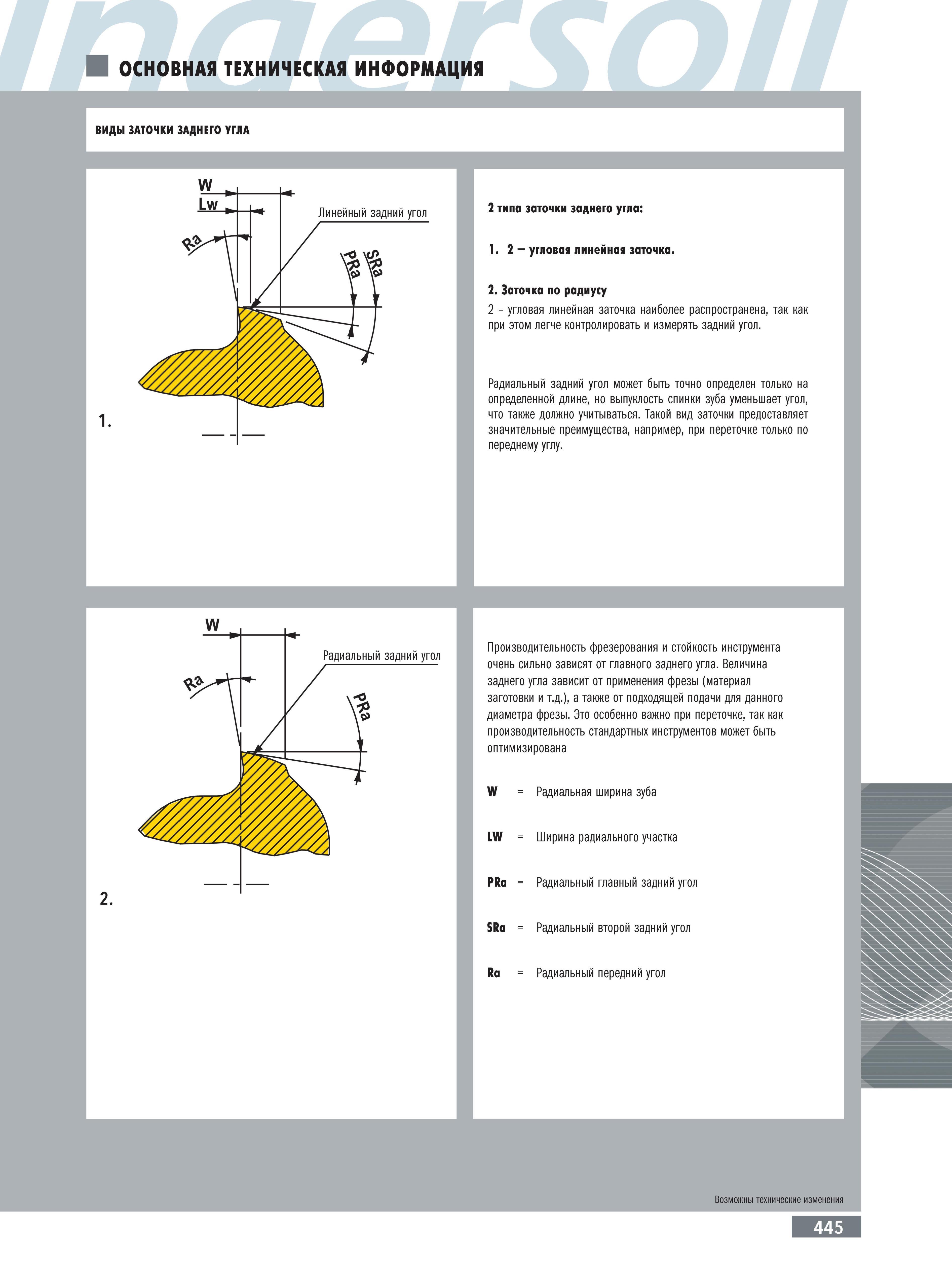

Виды заточки заднего угла концевых твердосплавных фрез Радиальный задний угол может быть точно определен только на определенной длине, но выпуклость спинки зуба уменьшает угол, что также должно учитываться. Такой вид заточки предоставляет значительные преимущества, например, при переточке только по переднему углу. Производительность фрезерования и стойкость инструмента очень сильно зависят от главного заднего угла. Величина заднего угла зависит от применения фрезы (материал заготовки и т.д.), а также от подходящей подачи для данного диаметра фрезы. Это особенно важно при переточке, так как производительность стандартных инструментов может быть оптимизирована W = Радиальная ширина зуба LW = Ширина радиального участка PRa = Радиальный главный задний угол SRa = Радиальный второй задний угол Ra = Радиальный передний угол Возможны технические изменения Линейный задний угол Режущий инструмент Ingersoll Техническая информация 445 ВИДЫ ЗАТОЧКИ ЗАДНЕГО УГЛА W Радиальный задний угол 2 типа заточки заднего угла 1. 2 угловая линейная заточка. 2. Заточка по радиусу 2 угловая линейная заточка наиболее распространена, так как при этом легче контролировать и измерять задний угол.
