INGERSOLL | Каталог INGERSOLL 2014 Фрезерный инструмент (Всего 668 стр.) |
|||||
Описание модульной инструментальной системы Ingersoll CHIPSURFER Данный металлорежущий фрезерный инструмент принадлежит новой серии фрез, состоящих из хвостовик447 Каталог INGERSOLL 2014 Фрезерный инструмент Инструментальная оснастка Сверла Стр.443 |
|||||

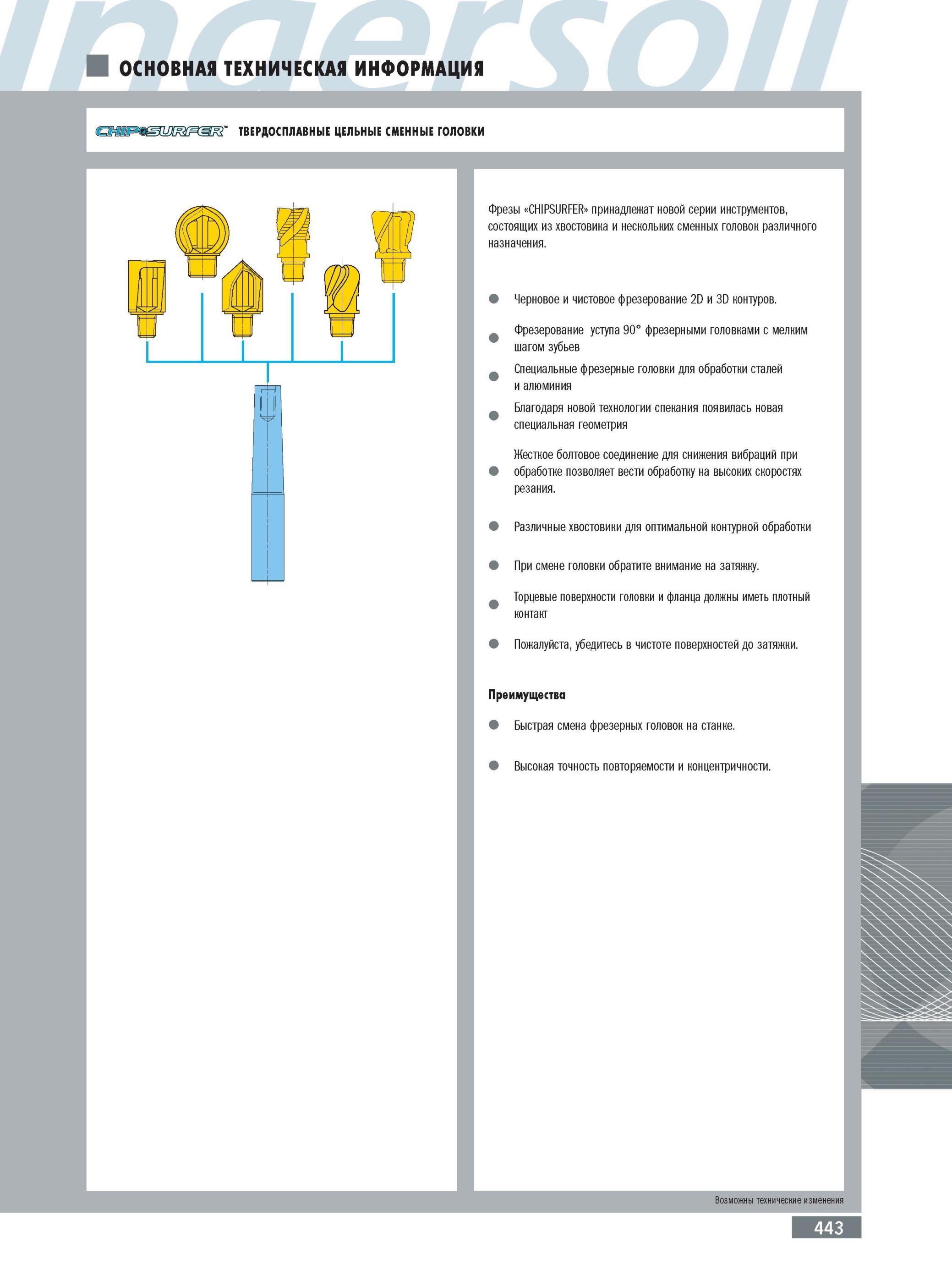

Описание модульной инструментальной системы Ingersoll CHIPSURFER Данный металлорежущий фрезерный инструмент принадлежит новой серии фрез, состоящих из хвостовик Описание модульной инструментальной системы Ingersoll CHIPSURFER Данный металлорежущий фрезерный инструмент принадлежит новой серии фрез, состоящих из хвостовика и нескольких сменных твердосплавных режущих головок различного назначения. Черновое и чистовое фрезерование 2D и 3D контуров. Фрезерование уступа 90° фрезерными головками с мелким шагом зубьев йециальные фрезерные головки для обработки сталей и алюминия Благодаря новой технологии спекания появилась новая специальная геометрия Жесткое болтовое соединение для снижения вибраций при обработке позволяет вести обработку на высоких скоростях резания. Различные хвостовики для оптимальной контурной обработки При смене головки обратите внимание на затяжку. Торцевые поверхности головки и фланца должны иметь плотный контакт Пожалуйста, убедитесь в чистоте поверхностей до затяжки. Преимущества Быстрая смена фрезерных головок на станке. Высокая точность повторяемости и концентричности. Возможны технические изменения 443 ТВЕРДОСПЛАВНЫЕ ЦЕЛЬНЫЕ СМЕННЫЕ ГОЛОВКИ |
|||||
