Виды поломок металлорежущего инструмента Kennametal из PCD Равномерный износ, наблюдаемый у алмазных режущих инструментов, можно классифицировать след

Виды поломок металлорежущего инструмента Kennametal из PCD Равномерный износ, наблюдаемый у алмазных режущих инструментов, можно классифицировать след

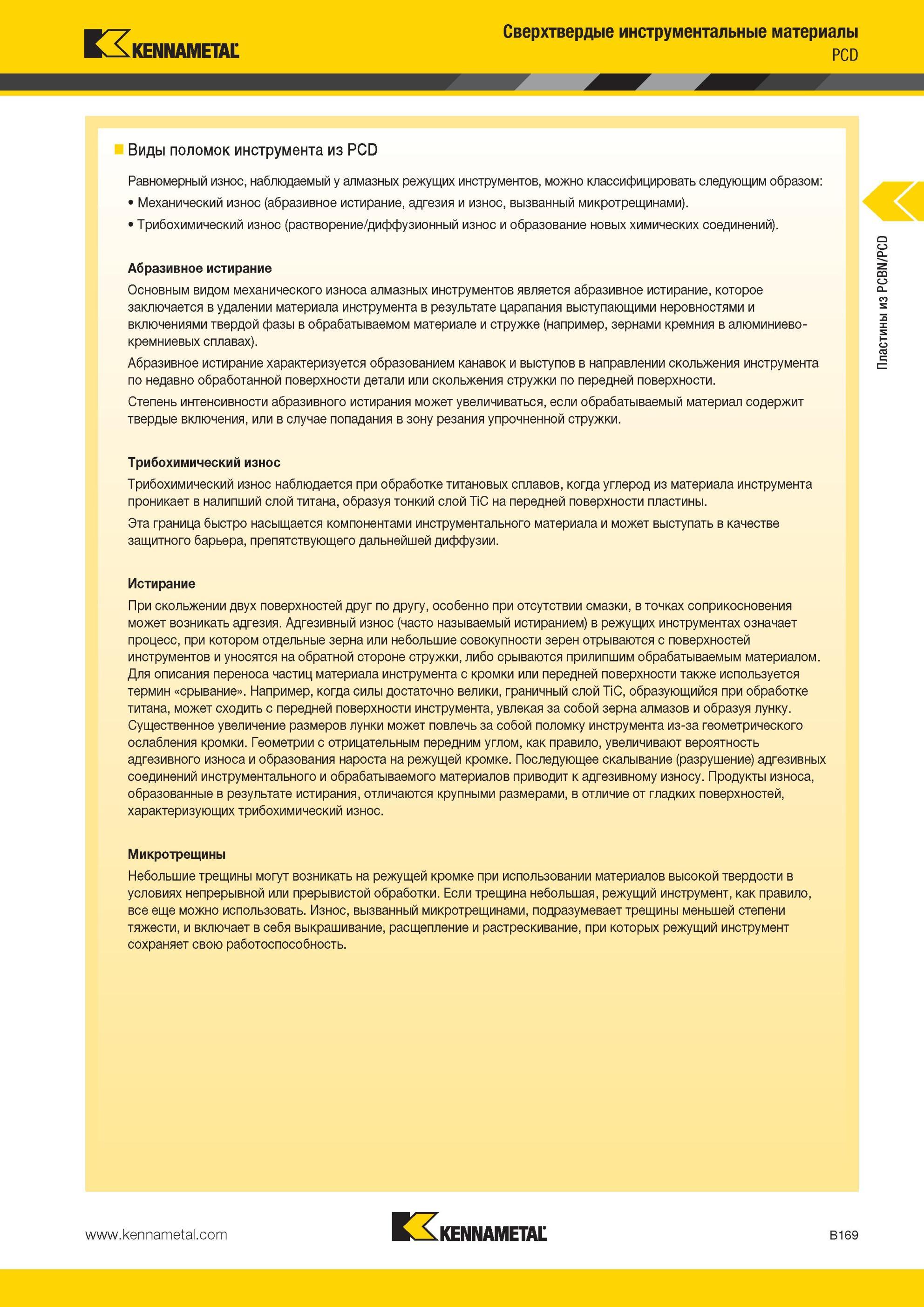

Виды поломок металлорежущего инструмента Kennametal из PCD Равномерный износ, наблюдаемый у алмазных режущих инструментов, можно классифицировать следующим образом Механический износ (абразивное истирание, адгезия и износ, вызванный микротрещинами). Трибохимический износ (растворение/диффузионный износ и образование новых химических соединений). Абразивное истирание Основным видом механического износа алмазных инструментов является абразивное истирание, которое заключается в удалении материала инструмента в результате царапания выступающими неровностями и включениями твердой фазы в обрабатываемом материале и стружке (например, зернами кремния в алюминиевокремниевых сплавах). Абразивное истирание характеризуется образованием канавок и выступов в направлении скольжения инструмента по недавно обработанной поверхности детали или скольжения стружки по передней поверхности. Степень интенсивности абразивного истирания может увеличиваться, если обрабатываемый материал содержит твердые включения, или в случае попадания в зону резания упрочненной стружки. Трибохимический износ Трибохимический износ наблюдается при обработке титановых сплавов, когда углерод из материала инструмента проникает в налипший слой титана, образуя тонкий слой TiC на передней поверхности пластины. Эта граница быстро насыщается компонентами инструментального материала и может выступать в качестве защитного барьера, препятствующего дальнейшей диффузии. Истирание При скольжении двух поверхностей друг по другу, особенно при отсутствии смазки, в точках соприкосновения может возникать адгезия. Адгезивный износ (часто называемый истиранием) в режущих инструментах означает процесс, при котором отдельные зерна или небольшие совокупности зерен отрываются с поверхностей инструментов и уносятся на обратной стороне стружки, либо срываются прилипшим обрабатываемым материалом. Для описания переноса частиц материала инструмента с кромки или передней поверхности также используется термин срывание. Например, когда силы достаточно велики, граничный слой TiC, образующийся при обработке титана, может сходить с передней поверхности инструмента, увлекая за собой зерна алмазов и образуя лунку. Существенное увеличение размеров лунки может повлечь за собой поломку инструмента из-за геометрического ослабления кромки. Геометрии с отрицательным передним углом, как правило, увеличивают вероятность адгезивного износа и образования нароста на режущей кромке. Последующее скалывание (разрушение) адгезивных соединений инструментального и обрабатываемого материалов приводит к адгезивному износу. Продукты износа, образованные в результате истирания, отличаются крупными размерами, в отличие от гладких поверхностей, характеризующих трибохимический износ. Микротрещины Небольшие трещины могут возникать на режущей кромке при использовании материалов высокой твердости в условиях непрерывной или прерывистой обработки. Если трещина небольшая, режущий инструмент, как правило, все еще можно использовать. Износ, вызванный микротрещинами, подразумевает трещины меньшей степени тяжести, и включает в себя выкрашивание, расщепление и растрескивание, при которых режущий инструмент сохраняет свою работоспособность. B169 Пластины из PCBN/PCD Сверхтвердые инструментальные материалы PCD
