Применение СОЖ при обработке инструментами из PCD имеет критическое значение, особенно на операциях, где вероятность поломки пластины зависит от темпе

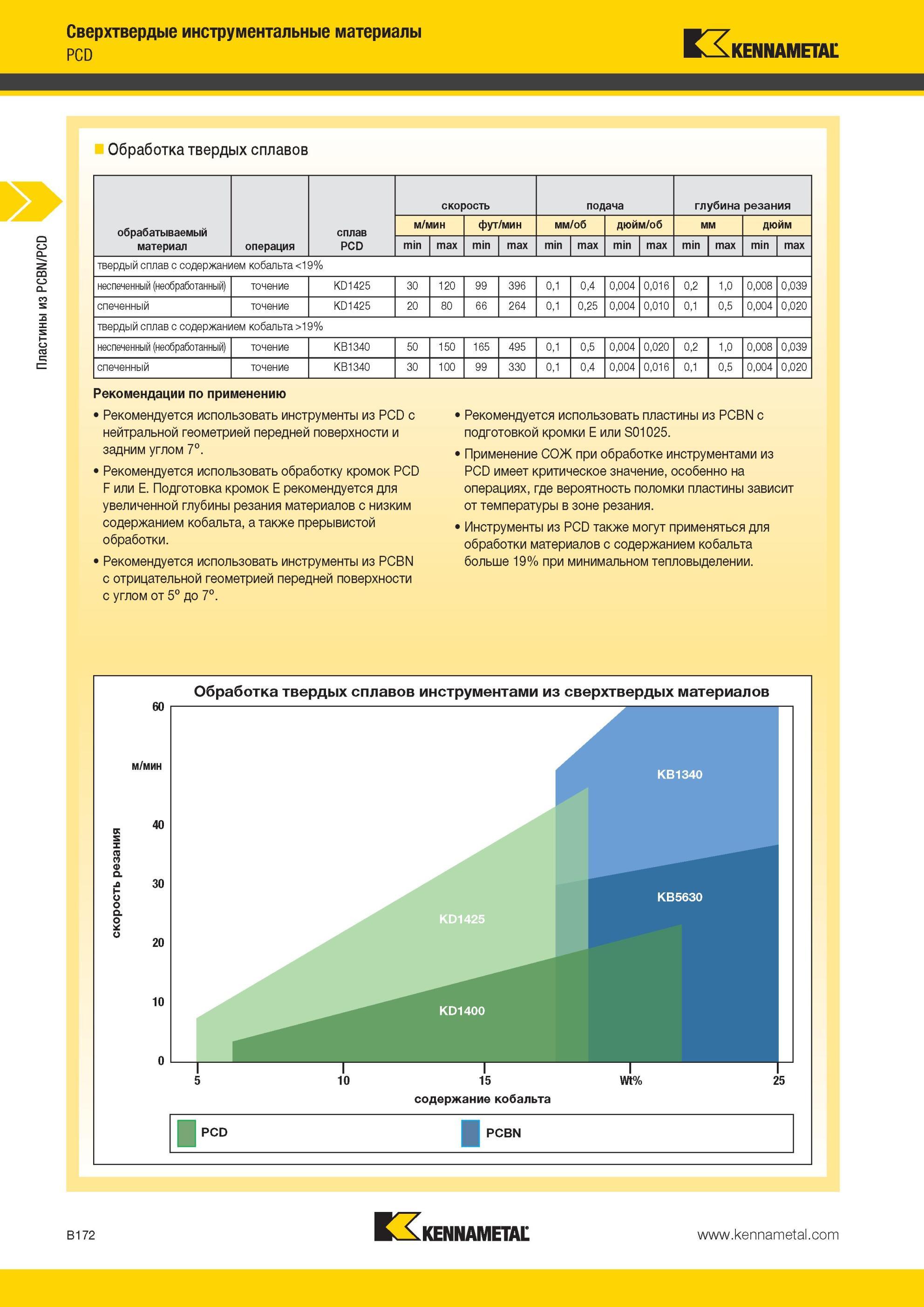

Применение СОЖ при обработке инструментами из PCD имеет критическое значение, особенно на операциях, где вероятность поломки пластины зависит от температуры в зоне резания. Инструменты из PCD также могут применяться для обработки материалов с содержанием кобальта больше 19% при минимальном тепловыделении. 60 Обработка твердых сплавов инструментами из сверхтвердых материалов м/мин KB1340 40 s X о а 30 а s 20 KB5630 10 KD1400 0 1 1 1 5 10 15 содержание кобальта 1 1 Wt% 2 5 PCD PCBN B172 Обработка твердых сплавов инструментами из сверхтвердых материалов скорость резания Пластины из PCBN/PCD Сверхтвердые инструментальные материалы PCD Обработка твердых сплавов обрабатываемый материал операция сплав PCD скорость подача глубина резания м/мин фут/мин мм/об дюйм/об мм дюйм min max min max min max min max min max min max твердый сплав с содержанием кобальта <19% неспеченный (необработанный) точение KD1425 30 120 99 396 0,1 0,4 0,004 0,016 0,2 1,0 0,008 0,039 спеченный точение KD1425 20 80 66 264 0,1 0,25 0,004 0,010 0,1 0,5 0,004 0,020 твердый сплав с содержанием кобальта >19% неспеченный (необработанный) точение KB1340 50 150 165 495 0,1 0,5 0,004 0,020 0,2 1,0 0,008 0,039 спеченный точение KB1340 30 100 99 330 0,1 0,4 0,004 0,016 0,1 0,5 0,004 0,020 Рекомендации по применению Рекомендуется использовать инструменты из PCD с нейтральной геометрией передней поверхности и задним углом 7°. Рекомендуется использовать обработку кромок PCD F или E. Подготовка кромок E рекомендуется для увеличенной глубины резания материалов с низким содержанием кобальта, а также прерывистой обработки. Рекомендуется использовать инструменты из PCBN с отрицательной геометрией передней поверхности с углом от 5° до 7°. Рекомендуется использовать пластины из PCBN с подготовкой кромки E или S01025.
