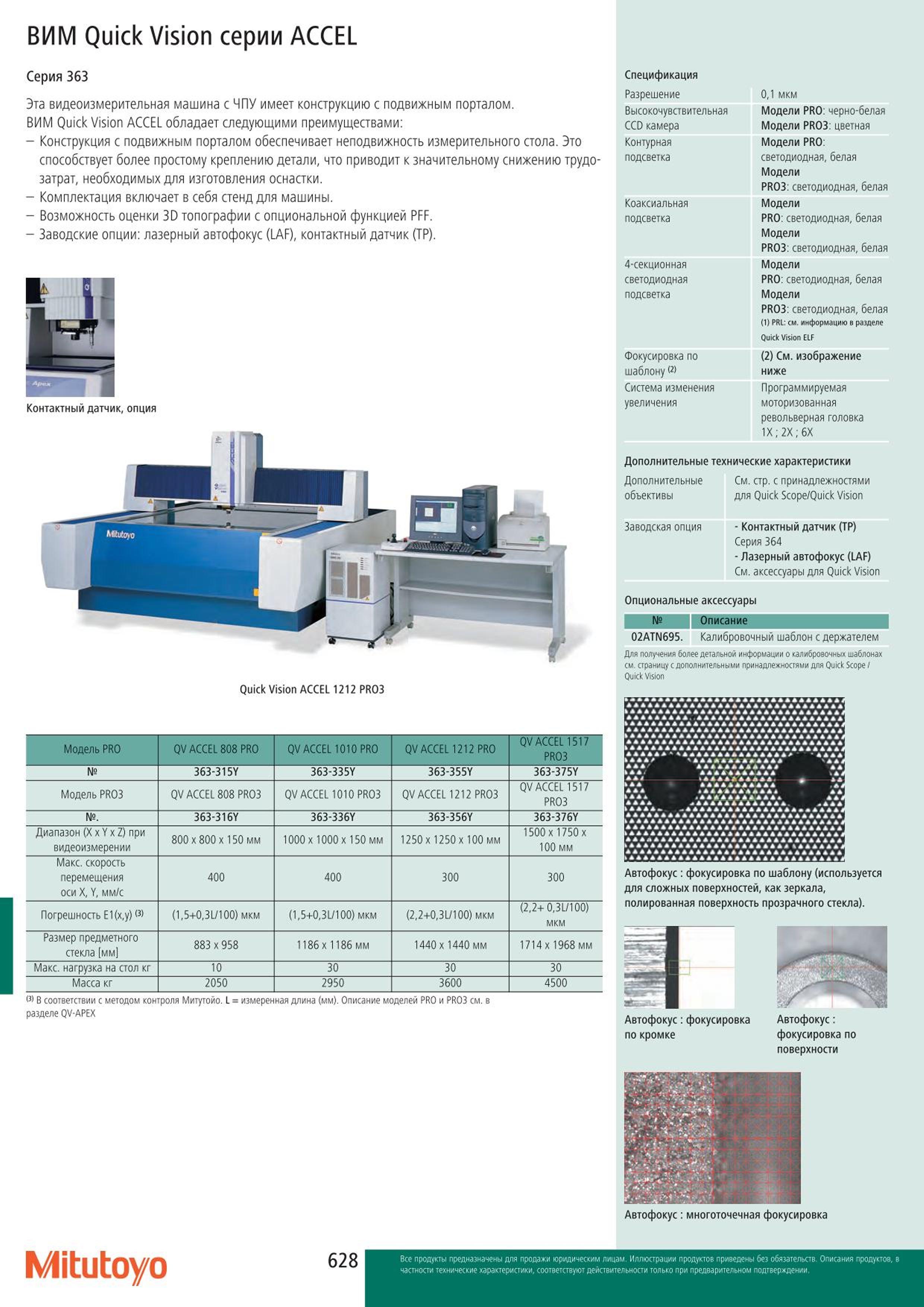

Видеоизмерительная машина Mitutoyo с ЧПУ имеет конструкцию с подвижным порталом. ВИМ Quick Vision ACCEL обладает следующими преимуществами: Конструкция с подвижным порталом обеспечивает неподвижность измерительного стола. Это способствует более простому креплению детали что приводит к значительному снижению трудозатрат необходимых для изготовления оснастки. Комплектация включает в себя стенд для машины. Возможность оценки 3D топографии с опциональной функцией PFF. Заводские опции: лазерный автофокус (LAF) контактный датчик (ТР). Контактный датчик опция Quick Vision ACCEL 1212 PR03 Модель PRO QV ACCEL 808 PRO QV ACCEL1010 PRO QVACCEL 1212 PRO QVACCEL 1517 PR03 363-315Y 363-335Y 363-355Y 363-375Y Модель PR03 QV ACCEL 808 PR03 QV ACCEL 1010 PR03 QVACCEL 1212 PR03 QVACCEL 1517 PR03 . 363-316Y 363-336Y 363-356Y 363-376Y Диапазон (X х Y х Z) при видеоизмерении 800 х 800 х 150 мм 1000 х 1000 х 150 мм 1250 x 1250 x 100 мм 1500х 1750 х 100 мм Макс. скорость перемещения оси X Y мм с 400 400 300 300 Погрешность Е1(ху) (1.5+0.3L 100) мкм (1.5+0.3Ш00) мкм (2f2+Or3L 100) мкм (22+ 0.3L 100) мкм Размер предметного стекла мм 883 х 958 1186 х 1186 мм 1440 х 1440 мм 1714x 1968 мм Максимальная нагрузка на стол кг 10 30 30 30 Масса кг 2050 2950 3600 4500 В соответствии с методом контроля Митутойо. L измеренная длина (мм). Описание моделей PRO и PR03 см. в разделе QV-APEX Спецификация Разрешение 01 мкм Высокочувствительная CCD камера Модели PRO: черно-белая Модели PR03: цветная Контурная подсветка Модели PRO: светодиодная белая Модели PR03: светодиодная белая Коаксиальная подсветка Модели PRO: светодиодная белая Модели PR03: светодиодная белая 4-секционная светодиодная подсветка Модели PRO: светодиодная белая Модели PR03: светодиодная белая (1) PRL: см. информацию в разделе Quick Vision ELF Фокусировка по шаблону (2) См. изображение ниже Система изменения увеличения Программируемая моторизованная револьверная головка 1X; 2Х; 6Х Дополнительные технические характеристики Дополнительные См. стр. с принадлежностями объективы для Quick Scope Quick Vision Заводская опция Контактный датчик (ТР) Серия 364 Лазерный автофокус (LAF) См. аксессуары для Quick Vision Опциональные аксессуары ШВШ1 шшшвшшшшшшшшшшшш 02ATN695. Калибровочный шаблон с держателем Для получения более детальной информации о калибровочных шаблонах см. страницу с дополнительными принадлежностями для Quick Scope Quick Vision Автофокус: фокусировка no шаблону (используется для сложных поверхностей как зеркала полированная поверхность прозрачного стекла). Автофокус: фокусировка Автофокус: по кромке фокусировка по поверхности Mitutoyo Автофокус: многоточечная фокусировка 628 ВИМ Quick Vision серии ACCEL Серия 363 Эта
