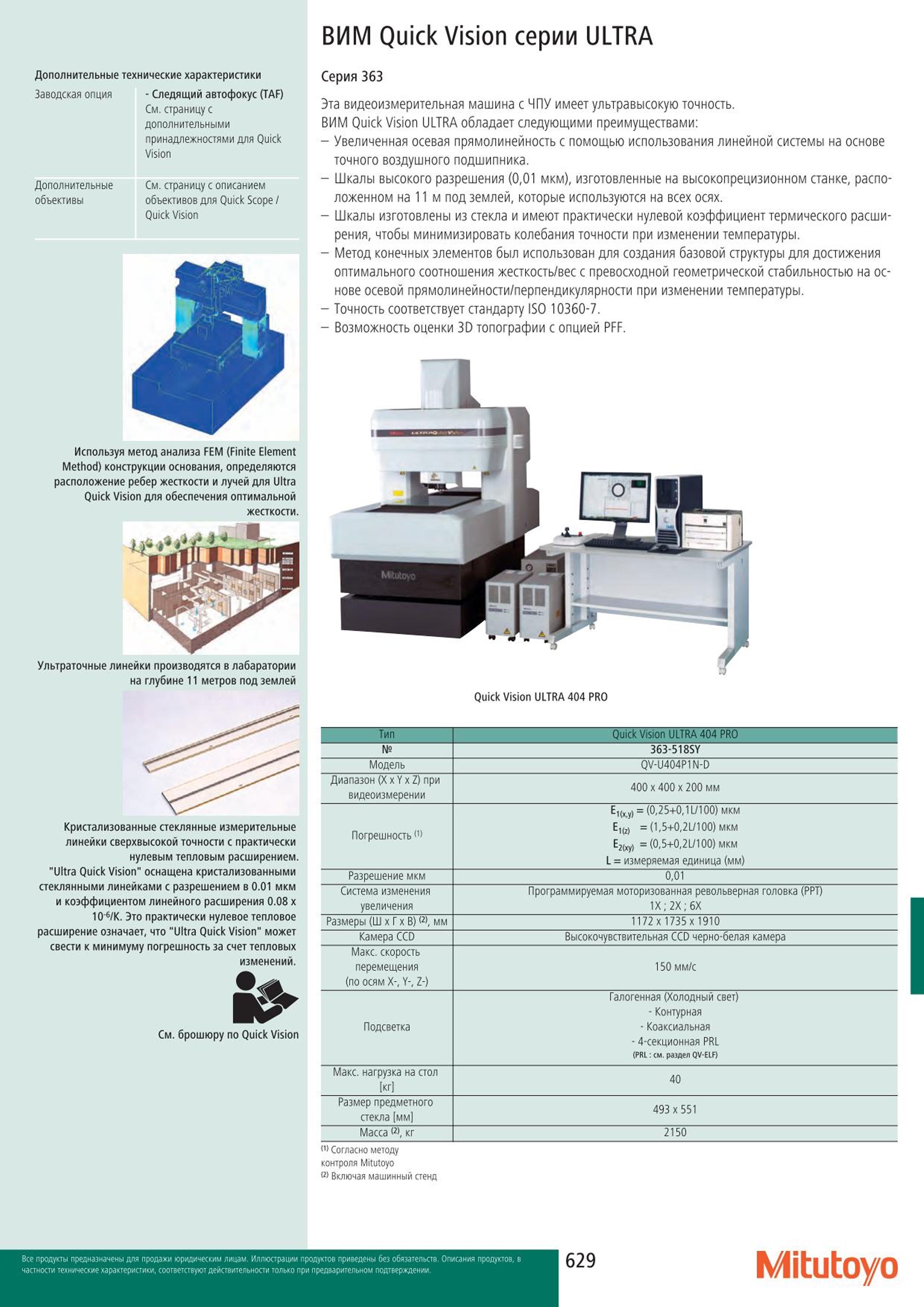

Дополнительные технические характеристики ВИМ Mitutoyo Quick Vision серии ULTRA Заводская опция Следящий автофокус (TAF) См. страницу с дополнительными принадлежностями для Quick Vision Дополнительные См. страницу с описанием объективы объективов для Quick Scope Quick Vision Используя метод анализа FEM (Finite Element Method) конструкции основания определяются расположение ребер жесткости и лучей для Ultra Quick Vision для обеспечения оптимальной жесткости. Ультраточные линейки производятся в лабаратории на глубине 11 метров под землей Кристализованные стеклянные измерительные линейки сверхвысокой точности с практически нулевым тепловым расширением. "Ultra Quick Vision" оснащена кристализованными стеклянными линейками с разрешением в 0.01 мкм и коэффициентом линейного расширения 0.08 х 106 К. Это практически нулевое тепловое расширение означает что "Ultra Quick Vision" может свести к минимуму погрешность за счет тепловых изменений. fe См. брошюру по Quick Vision Серия 363 Эта видеоизмерительная машина с ЧПУ имеет ультравысокую точность. ВИМ Quick Vision ULTRA обладает следующими преимуществами: Увеличенная осевая прямолинейность с помощью использования линейной системы на основе точного воздушного подшипника. Шкалы высокого разрешения (001 мкм) изготовленные на высокопрецизионном станке расположенном на 11 м под землей которые используются на всех осях. Шкалы изготовлены из стекла и имеют практически нулевой коэффициент термического расширения чтобы минимизировать колебания точности при изменении температуры. Метод конечных элементов был использован для создания базовой структуры для достижения оптимального соотношения жесткость вес с превосходной геометрической стабильностью на основе осевой прямолинейности перпендикулярности при изменении температуры. Точность соответствует стандарту ISO 10360-7. Возможность оценки 3D топографии с опцией PFF. Quick Vision ULTRA 404 PRO Тип Quick Vision ULTRA 404 PRO 363-518SY Модель QV-U404P1N-D Диапазон (X х Y х Z) при видеоизмерении 400 x 400 x 200 мм Погрешность Е1(хУ) (025+01 L 100) мкм Ei(z) (15+0217100) мкм E2xy) (05+02 L 100) мкм L измеряемая единица (мм) Разрешение мкм 001 Система изменения увеличения Программируемая моторизованная револьверная головка (РРТ) 1X; 2Х; 6Х Размеры (Ш х х В) 2 мм 1172 x 1735 x 1910 Камера CCD Высокочувствительная CCD черно-белая камера Макс. скорость перемещения (по осям Х- Y- Z-) 150 мм с Подсветка Галогенная (Холодный свет) Контурная Коаксиальная 4-секционная PRL (PRL: см. раздел QV EIF) Максимальная нагрузка на стол кг 40 Размер предметного стекла мм 493 х 551 Масса 2) кг 2150 w Согласно методу контроля Mitutoyo Включая машинный стенд Mitutoyo
