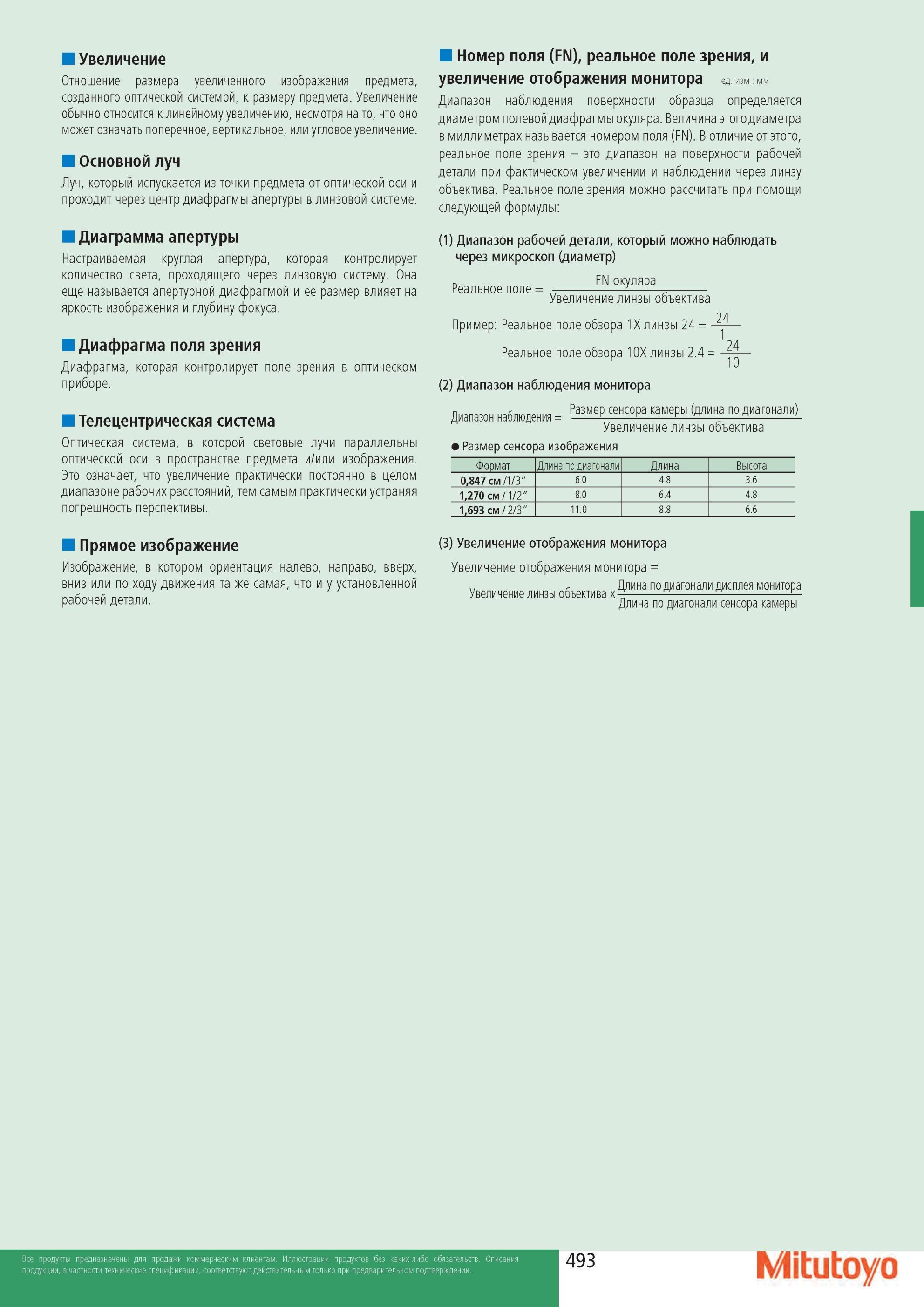

Увеличение Отношение размера увеличенного изображения предмета, созданного оптической системой, к размеру предмета. Увеличение обычно относится к линейному увеличению, несмотря на то, что оно может означать поперечное, вертикальное, или угловое увеличение. Основной луч Луч, который испускается из точки предмета от оптической оси и проходит через центр диафрагмы апертуры в линзовой системе. Диаграмма апертуры Настраиваемая круглая апертура, которая контролирует количество света, проходящего через линзовую систему. Она еще называется апертурной диафрагмой и ее размер влияет на яркость изображения и глубину фокуса. Диафрагма поля зрения Диафрагма, которая контролирует поле зрения в оптическом приборе. Телецентрическая система Оптическая система, в которой световые лучи параллельны оптической оси в пространстве предмета и/или изображения. означает, что увеличение практически постоянно в целом диапазоне рабочих расстояний, тем самым практически устраняя погрешность перспективы. Прямое изображение Изображение, в котором ориентация налево, направо, вверх, вниз или по ходу движения та же самая, что и у установленной рабочей детали. Номер поля (FN), реальное поле зрения, и увеличение отображения монитора ед. изм. мм Диапазон наблюдения поверхности образца определяется диаметром полевой диафрагмы окуляра. Величина этого диаметра в миллиметрах называется номером поля (FN). В отличие от этого, реальное поле зрения - это диапазон на поверхности рабочей детали при фактическом увеличении и наблюдении через линзу объектива. Реальное поле зрения можно рассчитать при помощи следующей формулы (1) Диапазон рабочей детали, который можно наблюдать через микроскоп (диаметр) Реальное поле = FN окуляра Увеличение линзы объектива Пример Реальное поле обзора 1X линзы 24 = 24 1 24 10 Реальное поле обзора 10X линзы 2.4 = (2) Диапазон наблюдения монитора Диапазон наблюдения = Размер сенсора камеры (длина по диагонали) Увеличение линзы объектива Размер сенсора изображения Формат Длина по диагонали Длина Высота 0,847 см /1/3" 6.0 4.8 3.6 1,270 см 1/2" 8.0 6.4 4.8 1,693 см 2/3" 11.0 8.8 6.6 (3) Увеличение отображения монитора Увеличение отображения монитора = Длина по диагонали дисплея монитора Увеличение линзы объектива х Длина по диагонали сенсора камеры 493 Mitutoyo
