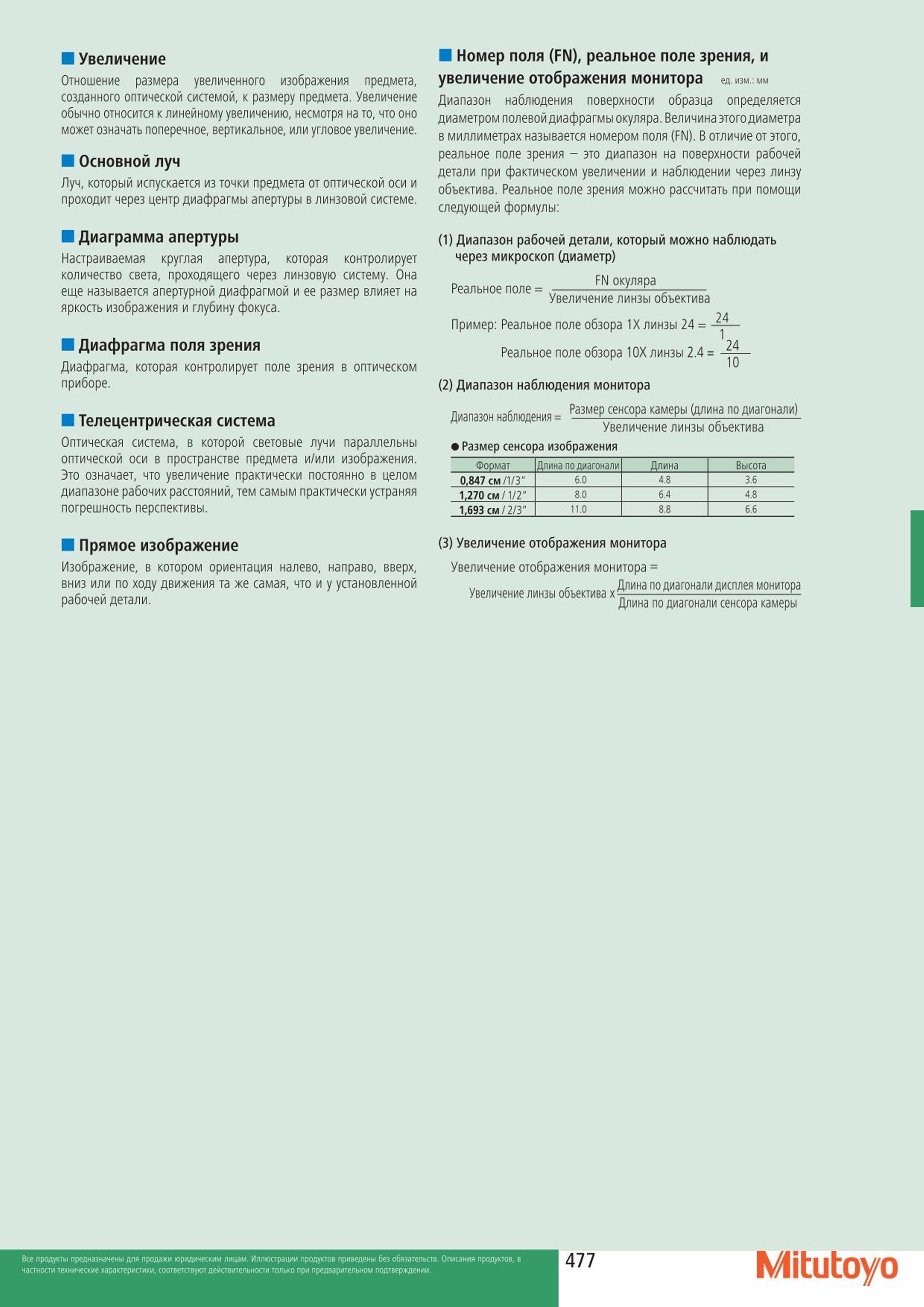

Увеличение Отношение размера увеличенного изображения предмета созданного оптической системой к размеру предмета. Увеличение обычно относится к линейному увеличению несмотря на то что оно может означать поперечное вертикальное или угловое увеличение. Основной луч Луч который испускается из точки предмета от оптической оси и проходит через центр диафрагмы апертуры в линзовой системе. Диаграмма апертуры Настраиваемая круглая апертура которая контролирует количество света проходящего через линзовую систему. Она еще называется апертурной диафрагмой и ее размер влияет на яркость изображения и глубину фокуса. Диафрагма поля зрения Диафрагма которая контролирует поле зрения в оптическом приборе. Телецентрическая система Оптическая система в которой световые лучи параллельны оптической оси в пространстве предмета и или изображения. Это означает что увеличение практически постоянно в целом диапазоне рабочих расстояний тем самым практически устраняя погрешность перспективы. Прямое изображение Изображение в котором ориентация налево направо вверх вниз или по ходу движения та же самая что и у установленной рабочей детали. Номер поля (FN) реальное поле зрения и увеличение отображения монитора ед. изм.: мм Диапазон наблюдения поверхности образца определяется диаметром полевой диафрагмы окуляра. Величина этого диаметра в миллиметрах называется номером поля (FN). В отличие от этого реальное поле зрения это диапазон на поверхности рабочей детали при фактическом увеличении и наблюдении через линзу объектива. Реальное поле зрения можно рассчитать при помощи следующей формулы: (1) Диапазон рабочей детали который можно наблюдать через микроскоп (диаметр) FN окуляра Реальное поле 1 г Увеличение линзы объектива Пример: Реальное поле обзора 1Х линзы 24 -у Реальное поле обзора 10Х линзы 2.4 (2) Диапазон наблюдения монитора Диапазон наблюдения Размер сенсора камеры (длина по диагонали) Увеличение линзы объектива Размер сенсора изображения Формат Длина по диагонали Длина Высота 0847 см 1 3" 6.0 4.8 3.6 1270 см 1 2 8.0 6.4 4.8 1693 см 2 3" 11.0 8.8 6.6 (3) Увеличение отображения монитора Увеличение отображения монитора Увеличение линзы объектива х ffi a по диагонали дисплея монитора Длина по диагонали сенсора камеры 477 МЫ
