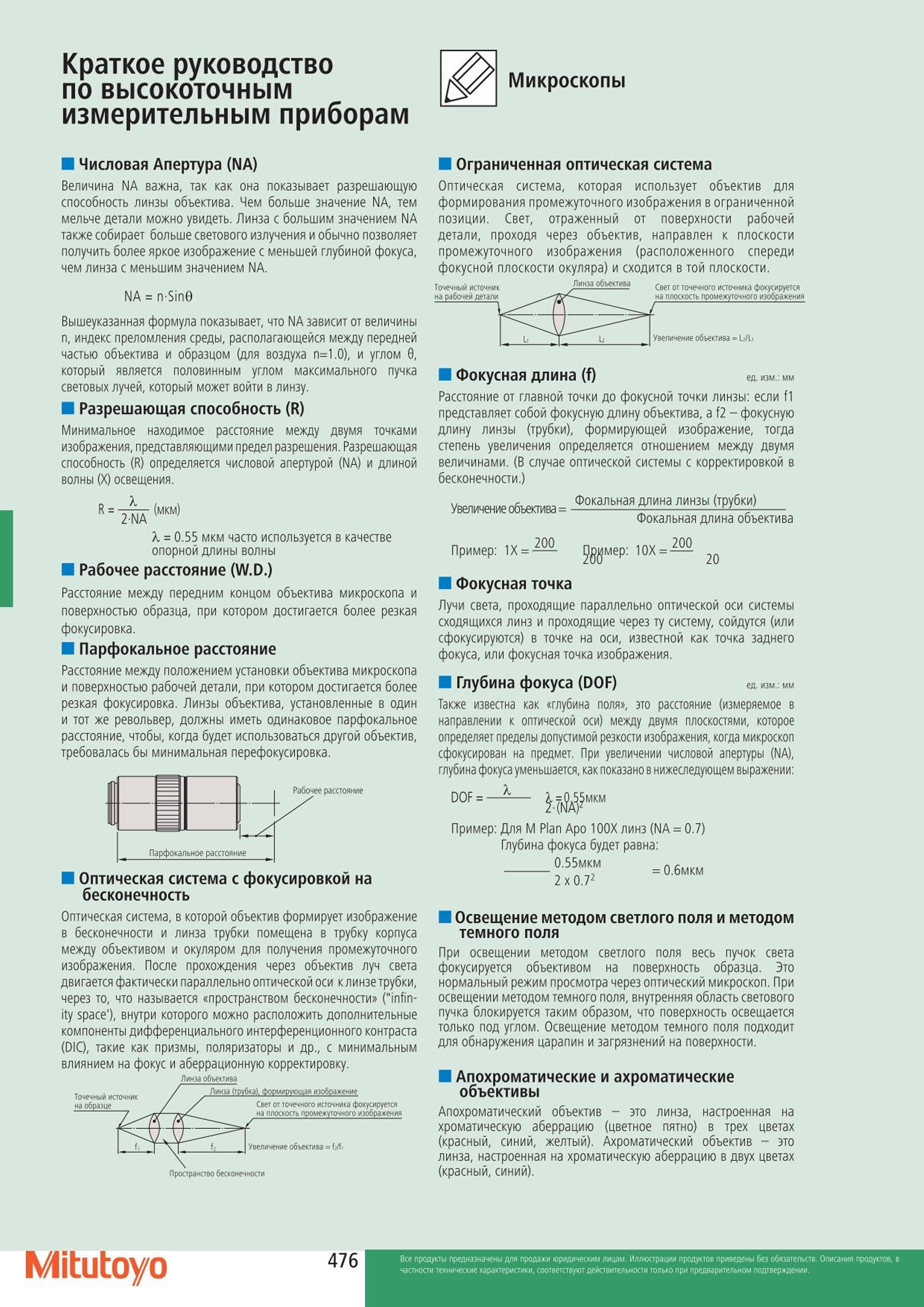

Краткое руководство Mitutoyo Микроскопы измерительным приборам Числовая Апертура (NA) Величина NA важна так как она показывает разрешающую способность линзы объектива. Чем больше значение NA тем мельче детали можно увидеть. Линза с большим значением NA также собирает больше светового излучения и обычно позволяет получить более яркое изображение с меньшей глубиной фокуса чем линза с меньшим значением NA. NA nSinG Вышеуказанная формула показывает что NA зависит от величины п индекс преломления среды располагающейся между передней частью объектива и образцом (для воздуха п1.0) и углом 0 который является половинным углом максимального пучка световых лучей который может войти в линзу. Разрешающая способность (R) Минимальное находимое расстояние между двумя точками изображения представляющими предел разрешения. Разрешающая способность (R) определяется числовой апертурой (NA) и длиной волны (X) освещения. (мкм) 2NA Точечный источник на образце Линза тру6а). формирующая изображение Свет от точечного источника фокусируется на плоскость промежуточного изображения Увеличение объектива f fi Ограниченная оптическая система Оптическая система которая использует объектив для формирования промежуточного изображения в ограниченной позиции. Свет отраженный от поверхности рабочей детали проходя через объектив направлен к плоскости промежуточного изображения (расположенного спереди фокусной плоскости окуляра) и сходится в той плоскости. Линза объектива Свет от точечного источника фокусируется на плоскость промежуточного изображения Увеличение объектива L Li Фокусная длина (f) ед. изм.: мм Расстояние от главной точки до фокусной точки линзы: если fl представляет собой фокусную длину объектива a f2 фокусную длину линзы (трубки) формирующей изображение тогда степень увеличения определяется отношением между двумя величинами. (В случае оптической системы с корректировкой в бесконечности.) с Фокальная длина линзы (трубки) Увеличение объектива -- -- Фокальная длина объектива X 0.55 мкм часто используется в качестве опорной длины волны Рабочее расстояние (W.D.) Расстояние между передним концом объектива микроскопа и поверхностью образца при котором достигается более резкая фокусировка. Парфокальное расстояние Расстояние между положением установки объектива микроскопа и поверхностью рабочей детали при котором достигается более резкая фокусировка. Линзы объектива установленные в один и тот же револьвер должны иметь одинаковое парфокальное расстояние чтобы когда будет использоваться другой объектив требовалась бы минимальная перефокусировка. Пример: 1Х ддамер: 10Х 200 20 Фокусная точка Лучи света проходящие параллельно оптической оси системы сходящихся линз и проходящие через ту систему сойдутся (или сфокусируются) в точке на оси известной как точка заднего фокуса или фокусная точка изображения. ед. изм.: мм Глубина фокуса (DOF) Также известна как глубина поля это расстояние (измеряемое в направлении к оптической оси) между двумя плоскостями которое определяет пределы допустимой резкости изображения когда микроскоп сфокусирован на предмет. При увеличении числовой апертуры (NA) глубина фокуса уменьшается как показано в нижеследующем выражении: Ji 0.7) DOF: Оптическая система с фокусировкой на бесконечность Оптическая система в которой объектив формирует изображение в бесконечности и линза трубки помещена в трубку корпуса между объективом и окуляром для получения промежуточного изображения. После прохождения через объектив луч света двигается фактически параллельно оптической оси клинзе трубки через то что называется пространством бесконечности ("infinity space') внутри которого можно расположить дополнительные компоненты дифференциального интерференционного контраста (DIC) такие как призмы поляризаторы и др. с минимальным влиянием на фокус и аберрационную корректировку. Линза объектива Пример: Для М Plan Аро 100Х линз (NA Глубина фокуса будет равна: 0.55мкм 2 х 0.72 О.бмкм Пространство бесконечности Освещение методом светлого поля и методом темного поля При освещении методом светлого поля весь пучок света фокусируется объективом на поверхность образца. Это нормальный режим просмотра через оптический микроскоп. При освещении методом темного поля внутренняя область светового пучка блокируется таким образом что поверхность освещается только под углом. Освещение методом темного поля подходит для обнаружения царапин и загрязнений на поверхности. Апохроматические и ахроматические объективы Апохроматический объектив это линза настроенная на хроматическую аберрацию (цветное пятно) в трех цветах (красный синий желтый). Ахроматический объектив это линза настроенная на хроматическую аберрацию в двух цветах (красный синий). Парфокальное расстояние Mitutoyo
