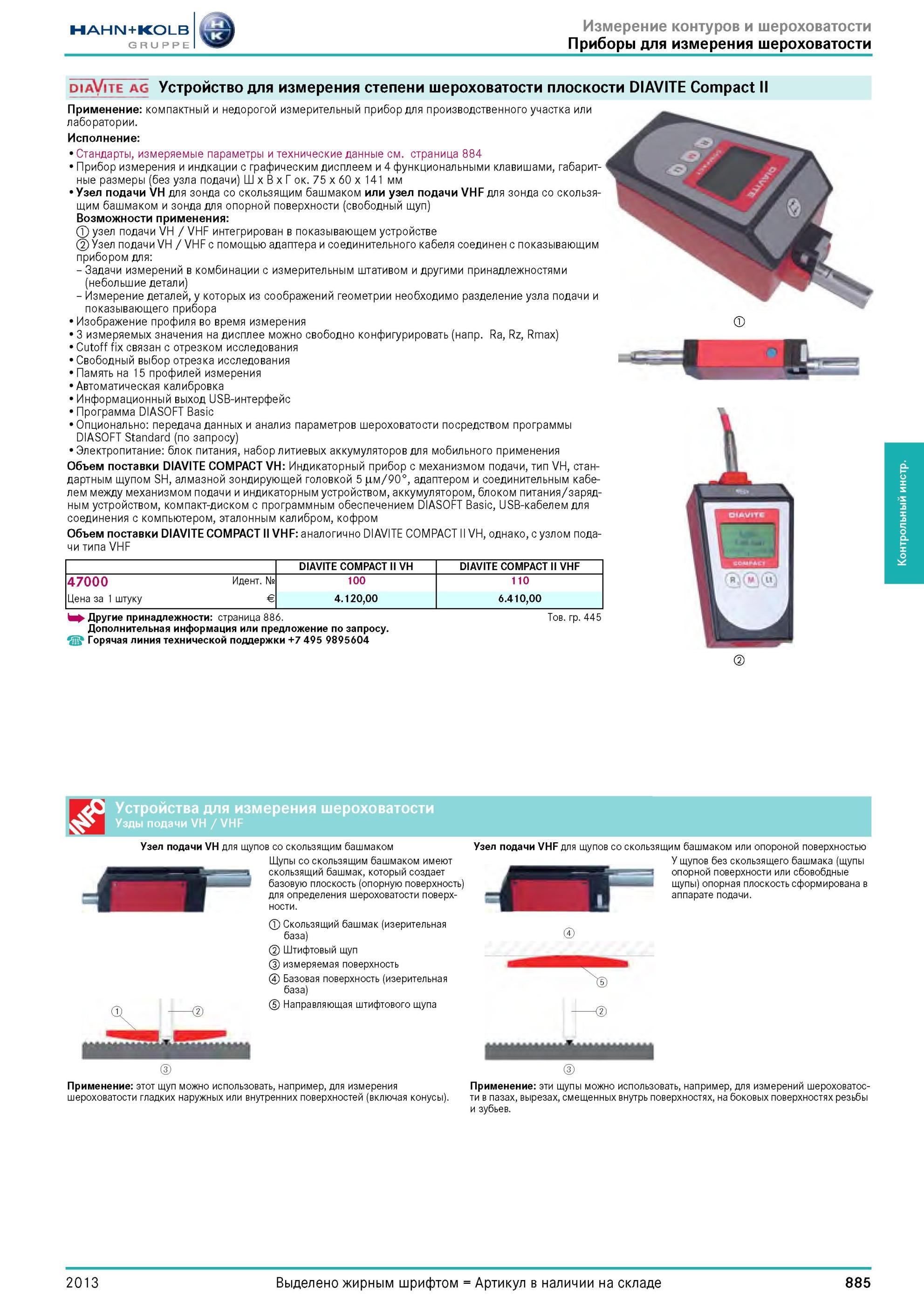

Устройство для измерения степени шероховатости плоскости DIAVITE Compact Применение компактный и недорогой измерительный прибор для производственного участка или лаборатории. Исполнение Стандарты, измеряемые параметры и технические данные см. страница 884 Прибор измерения и индкации с графическим дисплеем и 4 функциональными клавишами, габаритные размеры (без узла подачи) x В x около 75 x 60 x 141 мм Узел подачи VH для зонда со скользящим башмаком или узел подачи VHF для зонда со скользящим башмаком и зонда для опорной поверхности (свободный щуп) Возможности применения узел подачи VH / VHF интегрирован в показывающем устройстве Узел подачи VH / VHF с помощью адаптера и соединительного кабеля соединен с показывающим прибором для Задачи измерений в комбинации с измерительным штативом и другими принадлежностями (небольшие детали) Измерение деталей, у которых из соображений геометрии необходимо разделение узла подачи и показывающего прибора Изображение профиля во время измерения 3 измеряемых значения на дисплее можно свободно конфигурировать (напр. Ra, Rz, Rmax) Cutoff fix связан с отрезком исследования Cвободный выбор отрезка исследования Память на 15 профилей измерения Aвтоматическая калибровка Информационный выход USB-интерфейс Программа DIASOFT Basic Опционально передача данных и анализ параметров шероховатости посредством программы DIASOFT Standard (по запросу) Электропитание блок питания, набор литиевых аккумуляторов для мобильного применения Объем поставки DIAVITE COMPACT VH Индикаторный прибор с механизмом подачи, тип VH, стандартным щупом SH, алмазной зондирующей головкой 5 цм/90°, адаптером и соединительным кабелем между механизмом подачи и индикаторным устройством, аккумулятором, блоком питания/зарядным устройством, компакт-диском с программным обеспечением DIASOFT Basic, USB-кабелем для соединения с компьютером, эталонным калибром, кофром Объем поставки DIAVITE COMPACT VHF аналогично DIAVITE COMPACT VH, однако, с узлом подачи типа VHF DIAVITE COMPACT VH DIAVITE COMPACT VHF 47000 Идентификационный номер № 100 110 Цена за 1 штуку Евро € 4.120,00 6.410,00 h Другие принадлежности страница 886. Дополнительная информация или предложение по запросу. Горячая линия технической поддержки Товарная группа 445 2 Устройства для измерения шероховатости Узды подачи VH / VHF Узел подачи VH для щупов со скользящим башмаком Щупы со скользящим башмаком имеют скользящий башмак, который создает базовую плоскость (опорную поверхность) для определения шероховатости поверхности. 1 Скользящий башмак (изерительная база) 2 Штифтовый щуп измеряемая поверхность Базовая поверхность (изерительная база) 5 Направляющая штифтового щупа Применение этот щуп можно использовать, например, для измерения шероховатости гладких наружных или внутренних поверхностей (включая конусы). Узел подачи VHF для щупов со скользящим башмаком или опороной поверхностью У щупов без скользящего башмака (щупы опорной поверхности или сбовобдные щупы) опорная плоскость сформирована в аппарате подачи. Применение эти щупы можно использовать, например, для измерений шероховатости в пазах, вырезах, смещенных внутрь поверхностях, на боковых поверхностях резьбы и зубьев. 2013 885 Контрольный инстр.
