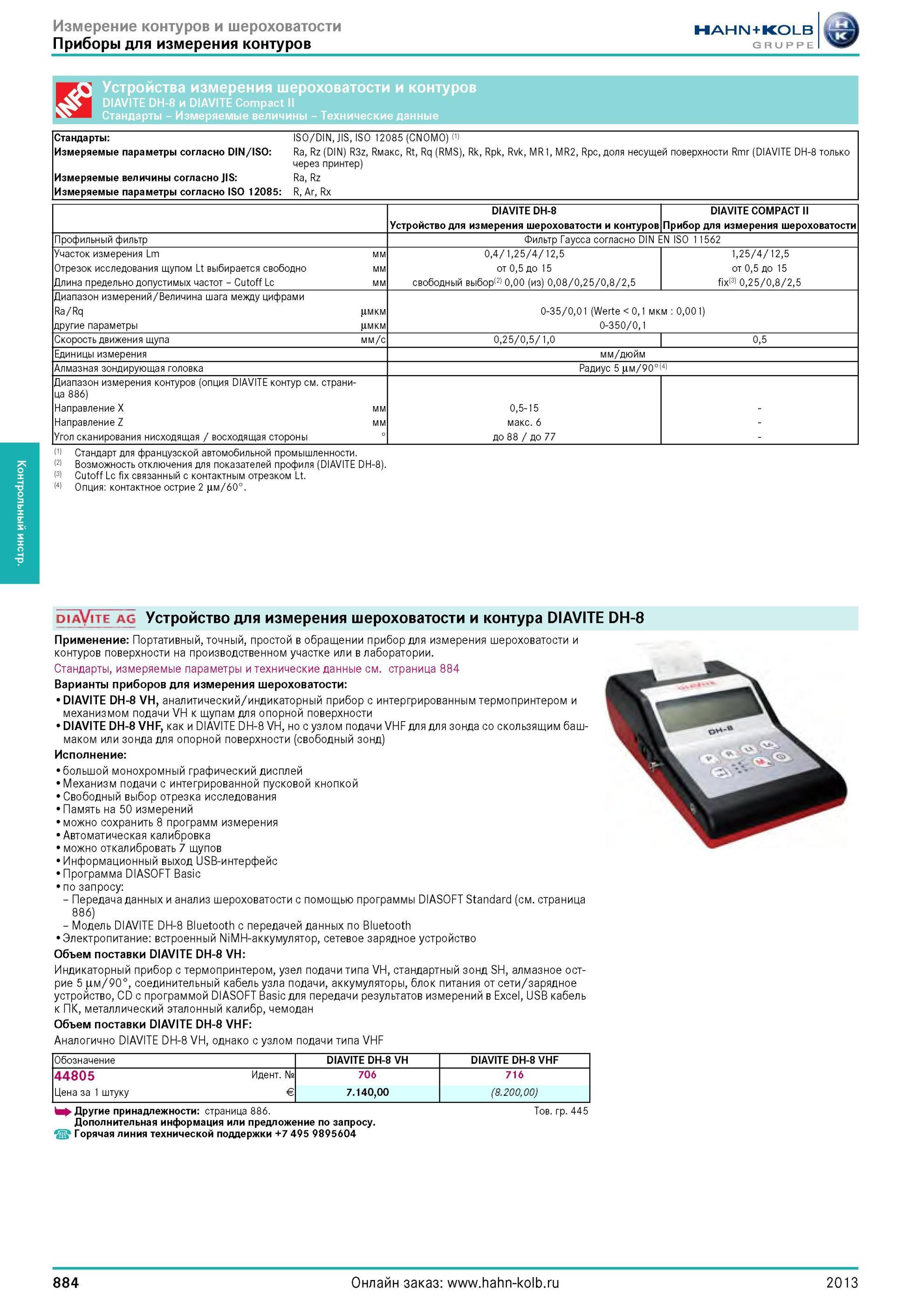

Приборы для измерения контуров Устройства измерения шероховатости и контуров DIAVITE DH-8 и DIAVITE Compact Стандарты Измеряемые величины Технические

Приборы для измерения контуров Устройства измерения шероховатости и контуров DIAVITE DH-8 и DIAVITE Compact Стандарты Измеряемые величины Технические данные Стандарты ISO/DIN, JIS, ISO 12085 (CNOMO) I1) Измеряемые параметры согласно DIN/ISO Ra, Rz (DIN) R3z, Rмакс, Rt, Rq (RMS), Rk, Rpk, Rvk, MR1, MR2, Rpc, доля несущей поверхности Rmr (DIAVITE DH-8 только через принтер) Измеряемые величины согласно JIS Ra, Rz Измеряемые параметры согласно ISO 12085 R, Ar, Rx DIAVITE DH-8 Устройство для измерения шероховатости и контуров DIAVITE COMPACT Прибор для измерения шероховатости Профильный фильтр Фильтр Гаусса согласно DIN EN ISO 11562 Участок измерения Lm мм Отрезок исследования щупом Lt выбирается свободно мм Длина предельно допустимых частот Cutoff Lc мм 0,4/1,25/4/12,5 от 0,5 до 15 свободный выбор(2) 0,00 (из) 0,08/0,25/0,8/2,5 1,25/4/12,5 от 0,5 до 15 fix(3) 0,25/0,8/2,5 Диапазон измерений/Bеличина шага между цифрами Ra/Rq цмкм другие параметры цмкм 0-35/0,01 (Werte 0,1 мкм 0,001) 0-350/0,1 Скорость движения щупа мм/с 0,25/0,5/1,0 0,5 Единицы измерения мм/дюйм Алмазная зондирующая головка Радиус 5 цм/90°(4) Диапазон измерения контуров (опция DIAVITE контур см. страница 886) Направление X мм Направление Z мм Угол сканирования нисходящая / восходящая стороны0,5-15 макс. 6 до 88 / до 77 (1) Стандарт для французской автомобильной промышленности. (2) Bозможность отключения для показателей профиля (DIAVITE DH-8). 3) Cutoff Lc fix связанный с контактным отрезком Lt. (4) Опция контактное острие 2 цм/60°. diaVite ag Устройство для измерения шероховатости и контура DIAVITE DH-8 Применение Портативный, точный, простой в обращении прибор для измерения шероховатости и контуров поверхности на производственном участке или в лаборатории. Стандарты, измеряемые параметры и технические данные см. страница 884 Варианты приборов для измерения шероховатости DIAVITE DH-8 VH, аналитический/индикаторный прибор с интергрированным термопринтером и механизмом подачи VH к щупам для опорной поверхности DIAVITE DH-8 VHF, как и DIAVITE DH-8 VH, но с узлом подачи VHF для для зонда со скользящим башмаком или зонда для опорной поверхности (свободный зонд) Исполнение большой монохромный графический дисплей Mеханизм подачи с интегрированной пусковой кнопкой Cвободный выбор отрезка исследования Память на 50 измерений можно сохранить 8 программ измерения Aвтоматическая калибровка можно откалибровать 7 щупов Информационный выход USB-интерфейс Программа DIASOFT Basic по запросу Передача данных и анализ шероховатости с помощью программы DIASOFT Standard (см. страница 886) Модель DIAVITE DH-8 Bluetooth с передачей данных по Bluetooth Электропитание встроенный NiMH-аккумулятор, сетевое зарядное устройство Объем поставки DIAVITE DH-8 VH Индикаторный прибор с термопринтером, узел подачи типа VH, стандартный зонд SH, алмазное острие 5 цм/90°, соединительный кабель узла подачи, аккумуляторы, блок питания от сети/зарядное устройство, CD с программой DIASOFT Basic для передачи результатов измерений в Excel, USB кабель к ПК, металлический эталонный калибр, чемодан Объем поставки DIAVITE DH-8 VHF Аналогично DIAVITE DH-8 VH, однако с узлом подачи типа VHF Обозначение DIAVITE DH-8 VH DIAVITE DH-8 VHF 44805 Идентификационный номер № 706 716 Цена за 1 штуку Евро € 7.140,00 (8.200,00) Другие принадлежности страница 886. Товарная группа 445 Дополнительная информация или предложение по запросу. Горячая линия технической поддержки 884 2013
