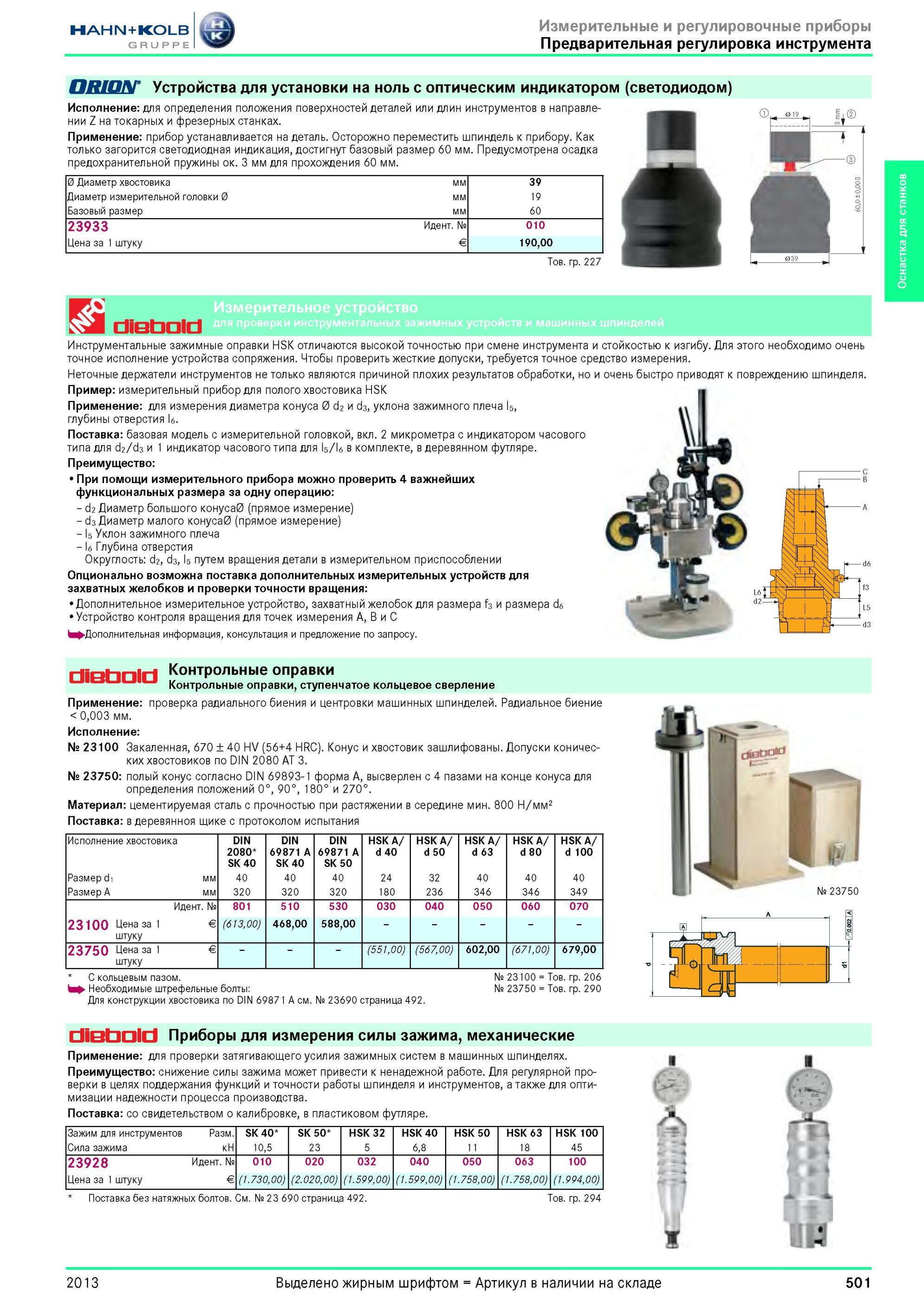

Устройства от Hahn+Kolb для установки на ноль с оптическим индикатором (светодиодом) Исполнение для определения положения поверхностей деталей или длин инструментов в направлении Z на токарных и фрезерных станках. Применение прибор устанавливается на деталь. Осторожно переместить шпиндель к прибору. Как только загорится светодиодная индикация, достигнут базовый размер 60 мм. Предусмотрена осадка предохранительной пружины около 3 мм для прохождения 60 мм. 0 Диаметр хвостовика мм 39 Диаметр измерительной головки 0 мм 19 Базовый размер мм 60 23933 Идентификационный номер № 010 Цена за 1 штуку Евро € 190,00 Товарная группа 227 dieticild Инструментальные зажимные оправки HSK отличаются высокой точностью при смене инструмента и стойкостью к изгибу. Для этого необходимо очень точное исполнение устройства сопряжения. Чтобы проверить жесткие допуски, требуется точное средство измерения. Неточные держатели инструментов не только являются причиной плохих результатов обработки, но и очень быстро приводят к повреждению шпинделя. Пример измерительный прибор для полого хвостовика HSK Применение для измерения диаметра конуса 0 d2 и d3, уклона зажимного плеча I5, глубины отверстия U. Поставка базовая модель с измерительной головкой, вкл. 2 микрометра с индикатором часового типа для d2/d3 и 1 индикатор часового типа для I5/U в комплекте, в деревянном футляре. Преимущество При помощи измерительного прибора можно проверить 4 важнейших функциональных размера за одну операцию d2 Диаметр большого конуса0 (прямое измерение) d3 Диаметр малого конуса0 (прямое измерение) I Уклон зажимного плеча -16 Глубина отверстия Округлость d2, d3, I5 путем вращения детали в измерительном приспособлении Опционально возможна поставка дополнительных измерительных устройств для захватных желобков и проверки точности вращения Дополнительное измерительное устройство, захватный желобок для размера f3 и размера d6 Устройство контроля вращения для точек измерения A, B и C >Дополнительная информация, консультация и предложение по запросу. Контрольные оправки Контрольные оправки, ступенчатое кольцевое сверление Применение проверка радиального биения и центровки машинных шпинделей. Радиальное биение 0,003 мм. Исполнение № 23100 Закаленная, 670 ± 40 HV (56+4 HRC). Конус и хвостовик зашлифованы. Допуски конических хвостовиков по DIN 2080 AT 3. № 23750 полый конус согласнo DIN 69893-1 форма A, высверлен с 4 пазами на конце конуса для определения положений 0°, 90°, 180° и 270°. Материал цементируемая сталь с прочностью при растяжении в середине мин. 800 Н/мм2 Поставка в деревянноя щике с протоколом испытания Исполнение хвостовика DIN 2080 SK 40 DIN 69871 A SK 40 DIN 69871 A SK 50 HSK A/ d 40 HSK A/ d 50 HSK A/ d 63 HSK A/ d 80 HSK A/ d 100 Размер d1 мм 40 40 40 24 32 40 40 40 Размер A мм 320 320 320 180 236 346 346 349 Идентификационный номер № 801 510 530 030 040 050 060 070 23100 Цена за 1 Евро € штуку (613,00) 468,00 588,00 23750 Цена за 1 Евро € штуку (551,00) (567,00) 602,00 (671,00) 679,00 С кольцевым пазом. Необходимые штрефельные болты Для конструкции хвостовика по DIN 69871 A см. № 23690 страница 492. № 23100 Товарная группа 206 № 23750 Товарная группа 290 rliFtfinlrl Приборы для измерения силы зажима, механические Применение для проверки затягивающего усилия зажимных систем в машинных шпинделях. Преимущество снижение силы зажима может привести к ненадежной работе. Для регулярной проверки в целях поддержания функций и точности работы шпинделя и инструментов, а также для оптимизации надежности процесса производства. Поставка со свидетельством о калибровке, в пластиковом футляре. Зажим для инструментов Разм. SK 40 SK 50 HSK 32 HSK 40 HSK 50 HSK 63 HSK 100 Сила зажима кН 10,5 23 5 6,8 11 18 45 23928 Идентификационный номер № 010 020 032 040 050 063 100 Цена за 1 штуку Евро € (1.730,00) (2.020,00) (1.599,00) (1.599,00) (1.758,00) (1.758,00) (1.994,00) Поставка без натяжных болтов. См. № 23 690 страница 492. Товарная группа 294 ” I 2013 501 Оснастка для станков Предварительная регулировка инструмента
