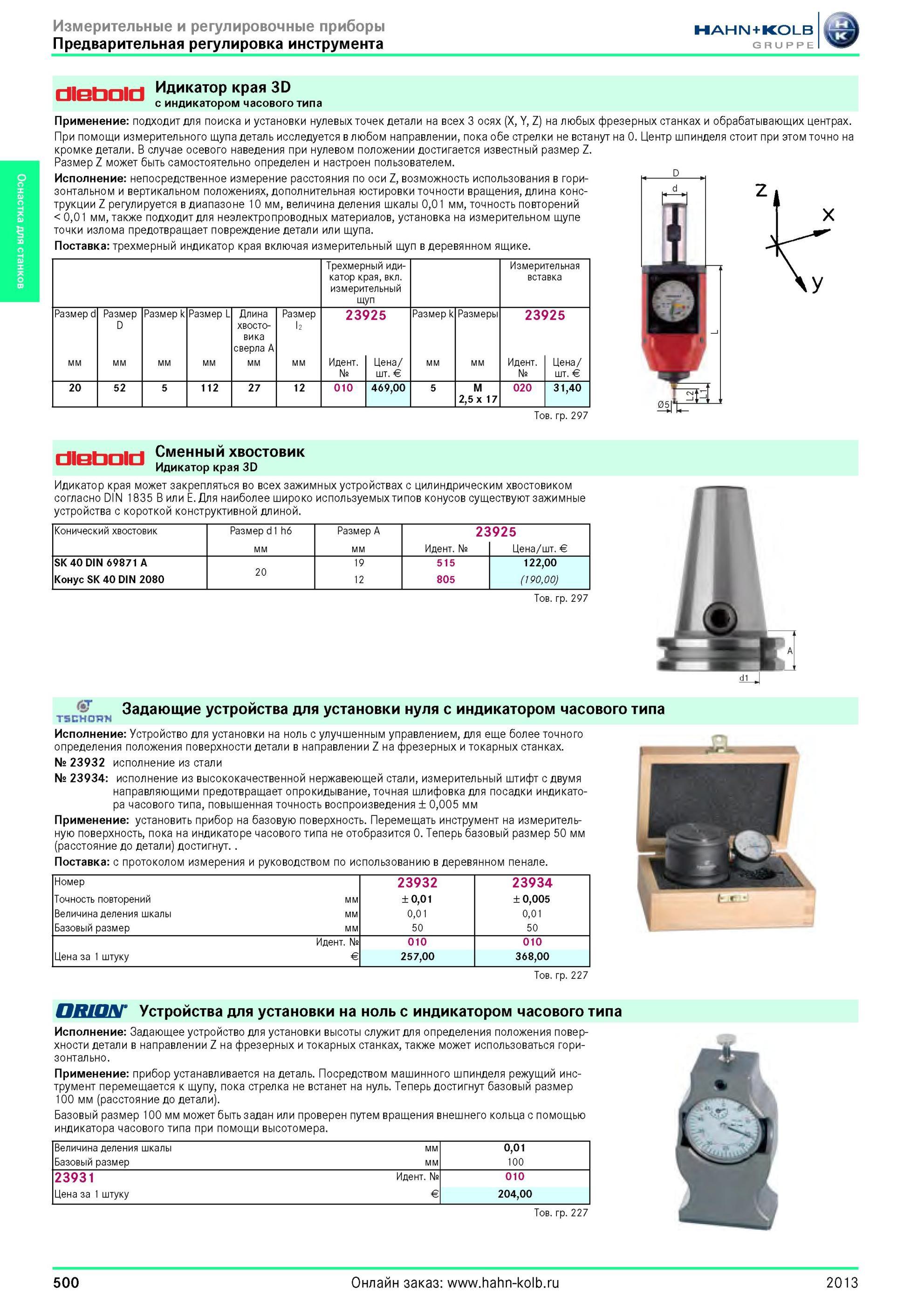

Индикатор края 3D с индикатором часового типа от Hahn Kolb Применение подходит для поиска и установки нулевых точек детали на всех 3 осях (X, Y, Z) на

Индикатор края 3D с индикатором часового типа от Hahn Kolb Применение подходит для поиска и установки нулевых точек детали на всех 3 осях (X, Y, Z) на любых фрезерных станках и обрабатывающих центрах. При помощи измерительного щупа деталь исследуется в любом направлении, пока обе стрелки не встанут на 0. Центр шпинделя стоит при этом точно на кромке детали. В случае осевого наведения при нулевом положении достигается известный размер Z. Размер Z может быть самостоятельно определен и настроен пользователем. Исполнение непосредственное измерение расстояния по оси Z, возможность использования в горизонтальном и вертикальном положениях, дополнительная юстировки точности вращения, длина конструкции Z регулируется в диапазоне 10 мм, величина деления шкалы 0,01 мм, точность повторений 0,01 мм, также подходит для неэлектропроводных материалов, установка на измерительном щупе точки излома предотвращает повреждение детали или щупа. Поставка трехмерный индикатор края включая измерительный щуп в деревянном ящике. Трехмерный идикатор края, вкл. измерительный щуп Измерительная вставка Размер d Размер D Размер k Размер L Длина хвостовика сверла A Размер 12 23925 Размер k Размеры 23925 мм нт Sz Цена/ шт. E мм Идентификационный номер № Цена/ шт. E 20 52 5 112 27 12 010 469,00 5 M 2,5 x 17 020 31,40 Товарная группа 297 diBticjId Сменный хвостовик Идикатор края 3D Идикатор края может закрепляться во всех зажимных устройствах с цилиндрическим хвостовиком согласнo DIN 1835 B или E. Для наиболее широко используемых типов конусов существуют зажимные устройства с короткой конструктивной длиной. Конический хвостовик Размер d 1 h6 Размер A 23925 мм Идентификационный номер № Цена / шт. E SK 40 DIN 69871 A 20 19 515 122,00 Конус SK 40 DIN 2080 12 805 (190,00) Товарная группа 297 тагнонк Задающие устройства для установки нуля с индикатором часового типа Исполнение Устройство для установки на ноль с улучшенным управлением, для еще более точного определения положения поверхности детали в направлении Z на фрезерных и токарных станках. № 23932 исполнение из стали № 23934 исполнение из высококачественной нержавеющей стали, измерительный штифт с двумя направляющими предотвращает опрокидывание, точная шлифовка для посадки индикатора часового типа, повышенная точность воспроизведения ± 0,005 мм Применение установить прибор на базовую поверхность. Перемещать инструмент на измерительную поверхность, пока на индикаторе часового типа не отобразится 0. Теперь базовый размер 50 мм (расстояние до детали) достигнут.. Поставка с протоколом измерения и руководством по использованию в деревянном пенале. Номер 23932 23934 Точность повторений мм ± 0,01 ± 0,005 Величина деления шкалы мм 0,01 0,01 Базовый размер мм 50 50 Идентификационный номер № 010 010 Цена за 1 штуку E 257,00 368,00 Товарная группа 227 Устройства для установки на ноль с индикатором часового типа Исполнение Задающее устройство для установки высоты служит для определения положения поверхности детали в направлении Z на фрезерных и токарных станках, также может использоваться горизонтально. Применение прибор устанавливается на деталь. Посредством машинного шпинделя режущий инструмент перемещается к щупу, пока стрелка не встанет на нуль. Теперь достигнут базовый размер 100 мм (расстояние до детали). Базовый размер 100 мм может быть задан или проверен путем вращения внешнего кольца с помощью индикатора часового типа при помощи высотомера. Величина деления шкалы мм 0,01 Базовый размер мм 100 23931 Идентификационный номер № 010 Цена за 1 штуку E 204,00 Товарная группа 227 500 2013
