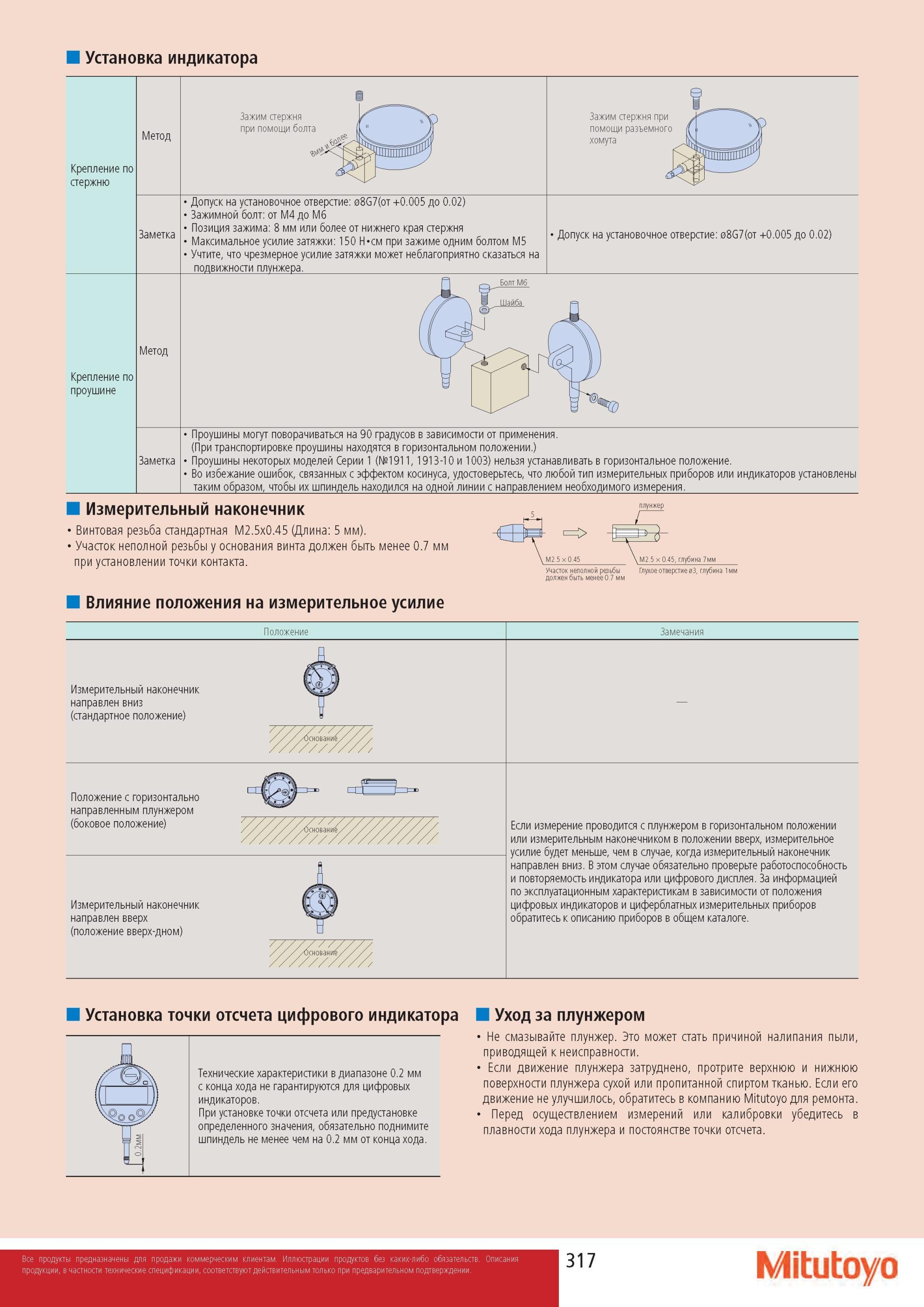

Установка индикатора Крепление по стержню Метод Зажим стержня f при помощи болта L Зажим стержня при помощи разъемного хомута Заметка Допуск на установочно

Установка индикатора Крепление по стержню Метод Зажим стержня f при помощи болта L Зажим стержня при помощи разъемного хомута Заметка Допуск на установочное отверстие 0867(от +0.005 до 0.02) Зажимной болт от M4 до M6 Позиция зажима 8 мм или более от нижнего края стержня Максимальное усилие затяжки 150 см при зажиме одним болтом M5 Учтите, что чрезмерное усилие затяжки может неблагоприятно сказаться на подвижности плунжера. Допуск на установочное отверстие 08С7(от +0.005 до 0.02) Крепление по проушине Метод Болт M6 Шайба 1 Заметка Проушины могут поворачиваться на 90 градусов в зависимости от применения. (При транспортировке проушины находятся в горизонтальном положении.) Проушины некоторых моделей Серии 1 (№1911, 1913-10 и 1003) нельзя устанавливать в горизонтальное положение. Во избежание ошибок, связанных с эффектом косинуса, удостоверьтесь, что любой тип измерительных приборов или индикаторов установлены таким образом, чтобы их шпиндель находился на одной линии с направлением необходимого измерения. Измерительный наконечник Винтовая резьба стандартная M2.5x0.45 (Длина 5 мм). Участок неполной резьбы у основания винта должен быть менее 0.7 мм при установлении точки контакта. Влияние положения на измерительное усилие M2.5 х 0.45, глубина 7mi Участок неполной резьбы Глухое отверстие 03, глубина 1м должен быть менее 0.7 мм M2.5 х 0.45 Положение Замечания Измерительный наконечник направлен вниз (стандартное положение) Положение с горизонтально направленным плунжером (боковое положение) Измерительный наконечник направлен вверх (положение вверх-дном) Если измерение проводится с плунжером в горизонтальном положении или измерительным наконечником в положении вверх, измерительное усилие будет меньше, чем в случае, когда измерительный наконечник направлен вниз. В этом случае обязательно проверьте работоспособность и повторяемость индикатора или цифрового дисплея. За информацией по эксплуатационным характеристикам в зависимости от положения цифровых индикаторов и циферблатных измерительных приборов обратитесь к описанию приборов в общем каталоге. Установка точки отсчета цифрового индикатора Уход за плунжером Не смазывайте плунжер. может стать причиной налипания пыли, приводящей к неисправности. Если движение плунжера затруднено, протрите верхнюю и нижнюю поверхности плунжера сухой или пропитанной спиртом тканью. Если его движение не улучшилось, обратитесь в компанию Mitutoyo для ремонта. Перед осуществлением измерений или калибровки убедитесь в плавности хода плунжера и постоянстве точки отсчета. JL Технические характеристики в диапазоне 0.2 мм (Г 1 и с конца хода не гарантируются для цифровых V индикаторов. При установке точки отсчета или предустановке Т’Т определенного значения, обязательно поднимите шпиндель не менее чем на 0.2 мм от конца хода. Mitutoyo
