Рычажные циферблатные индикаторы и эффект косинуса Показания любого индикатора не будут точным измерением, если направление его измерений не будет совпадат

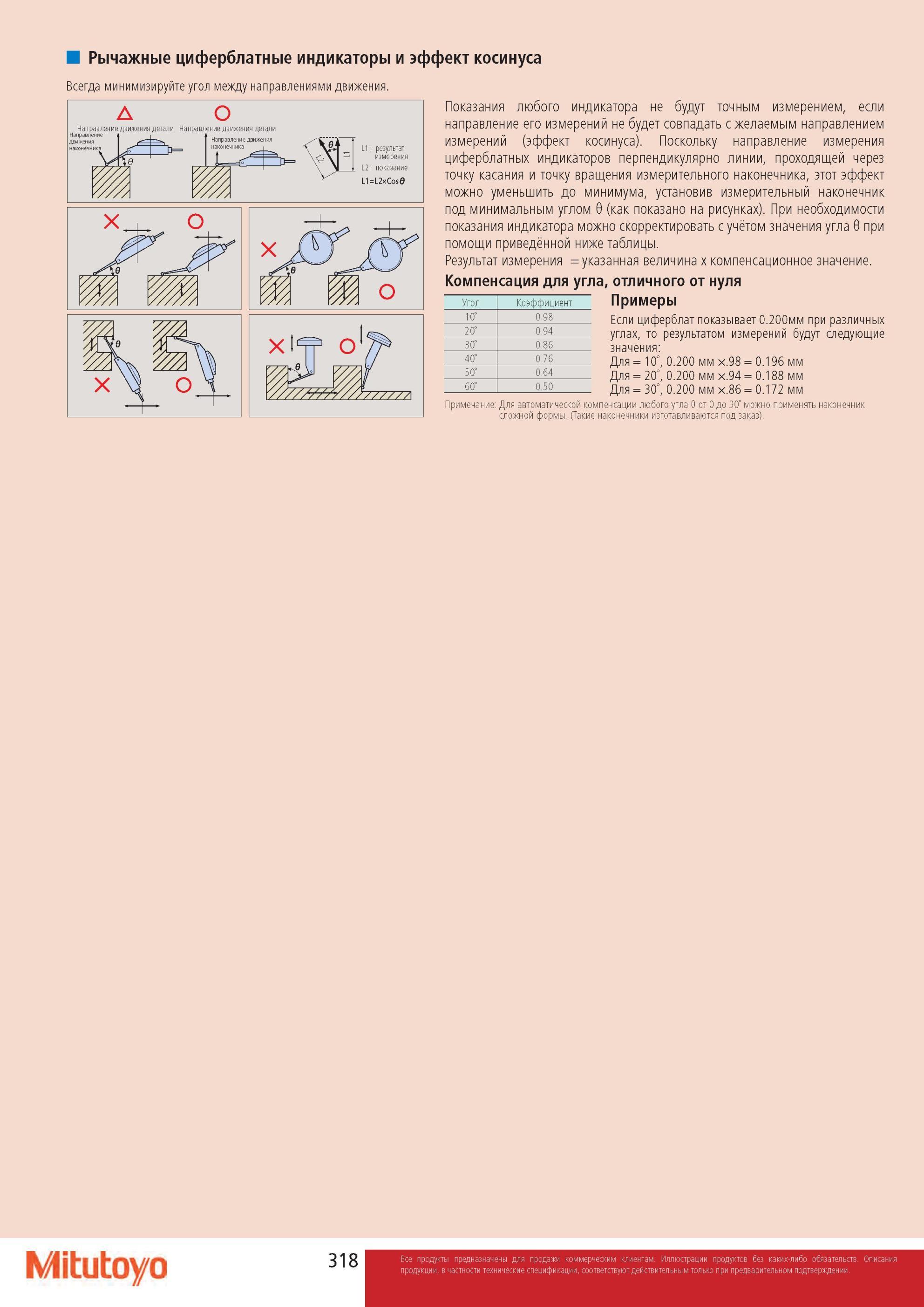

Рычажные циферблатные индикаторы и эффект косинуса Показания любого индикатора не будут точным измерением, если направление его измерений не будет совпадать с желаемым направлением измерений (эффект косинуса). Поскольку направление измерения циферблатных индикаторов перпендикулярно линии, проходящей через точку касания и точку вращения измерительного наконечника, этот эффект можно уменьшить до минимума, установив измерительный наконечник под минимальным углом 0 (как показано на рисунках). При необходимости показания индикатора можно скорректировать с учётом значения угла 0 при помощи приведённой ниже таблицы. Результат измерения = указанная величина x компенсационное значение. Компенсация для угла, отличного от нуля Примеры Если циферблат показывает 0.200мм при различных углах, то результатом измерений будут следующие значения Для = 10°, 0.200 мм х.98 = 0.196 мм Для = 20°, 0.200 мм х.94 = 0.188 мм Для = 30°, 0.200 мм х.86 = 0.172 мм Примечание Для автоматической компенсации любого угла 0 от 0 до 30° можно применять наконечник сложной формы. (Такие наконечники изготавливаются под заказ). Угол Коэффициент 10° 0.98 20° 0.94 30° 0.86 40° 0.76 50° 0.64 60° 0.50 Mitutoyo Всегда минимизируйте угол между направлениями движения. о Направление движения детали Направление движения детали движения Направление движения v ак наконечн V 1Р3 лв 1 V\l L1 результат измерения ж L L2 показание L1=L2xCos0
