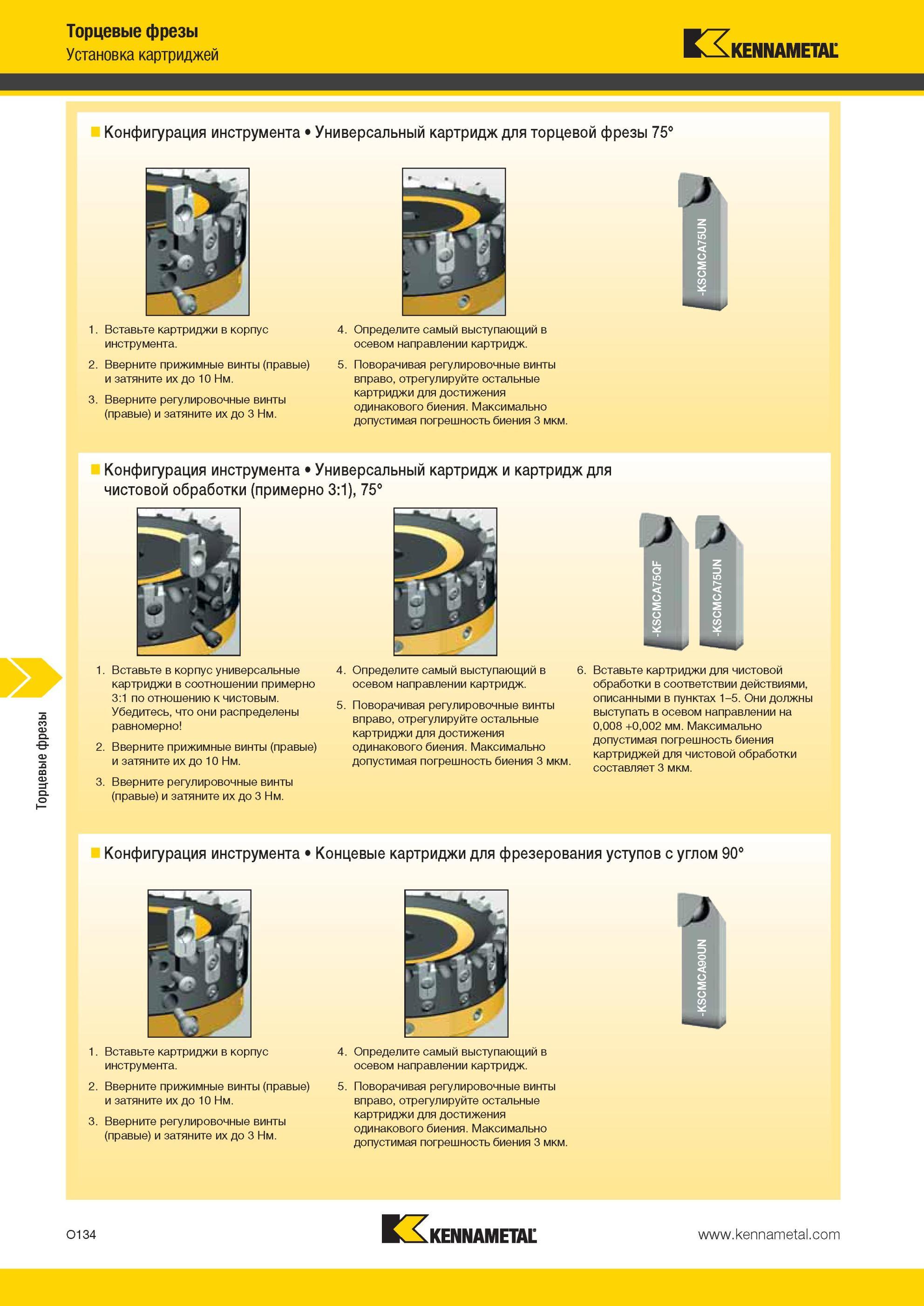

Универсальный картридж Kennametal для торцевой фрезы 75° Вставьте картриджи в корпус инструмента Вверните прижимные винты (правые) и затяните их до 10

Универсальный картридж Kennametal для торцевой фрезы 75° Вставьте картриджи в корпус инструмента Вверните прижимные винты (правые) и затяните их до 10 Нм Торцевые фрезы Установка картриджей Конфигурация инструмента Вверните регулировочные винты (правые) и затяните их до 3 Нм. 4. Определите самый выступающий в осевом направлении картридж. 5. Поворачивая регулировочные винты вправо, отрегулируйте остальные картриджи для достижения одинакового биения. Максимально допустимая погрешность биения 3 мкм. Конфигурация инструмента Универсальный картридж и картридж для чистовой обработки (примерно 3:1), 75° 1. Вставьте в корпус универсальные картриджи в соотношении примерно 3:1 по отношению к чистовым. Убедитесь, что они распределены равномерно 2. Вверните прижимные винты (правые) и затяните их до 10 Нм. 3. Вверните регулировочные винты (правые) и затяните их до 3 Нм. 4. Определите самый выступающий в осевом направлении картридж. 5. Поворачивая регулировочные винты вправо, отрегулируйте остальные картриджи для достижения одинакового биения. Максимально допустимая погрешность биения 3 мкм. Вставьте картриджи для чистовой обработки в соответствии действиями, описанными в пунктах 1-5. Они должны выступать в осевом направлении на 0,008 +0,002 мм. Максимально допустимая погрешность биения картриджей для чистовой обработки составляет 3 мкм. Конфигурация инструмента Концевые картриджи для фрезерования уступов с углом 90° Вставьте картриджи в корпус инструмента. Вверните прижимные винты (правые) и затяните их до 10 Нм. Вверните регулировочные винты (правые) и затяните их до 3 Нм. 4. Определите самый выступающий в осевом направлении картридж. 5. Поворачивая регулировочные винты вправо, отрегулируйте остальные картриджи для достижения одинакового биения. Максимально допустимая погрешность биения 3 мкм. 0134
