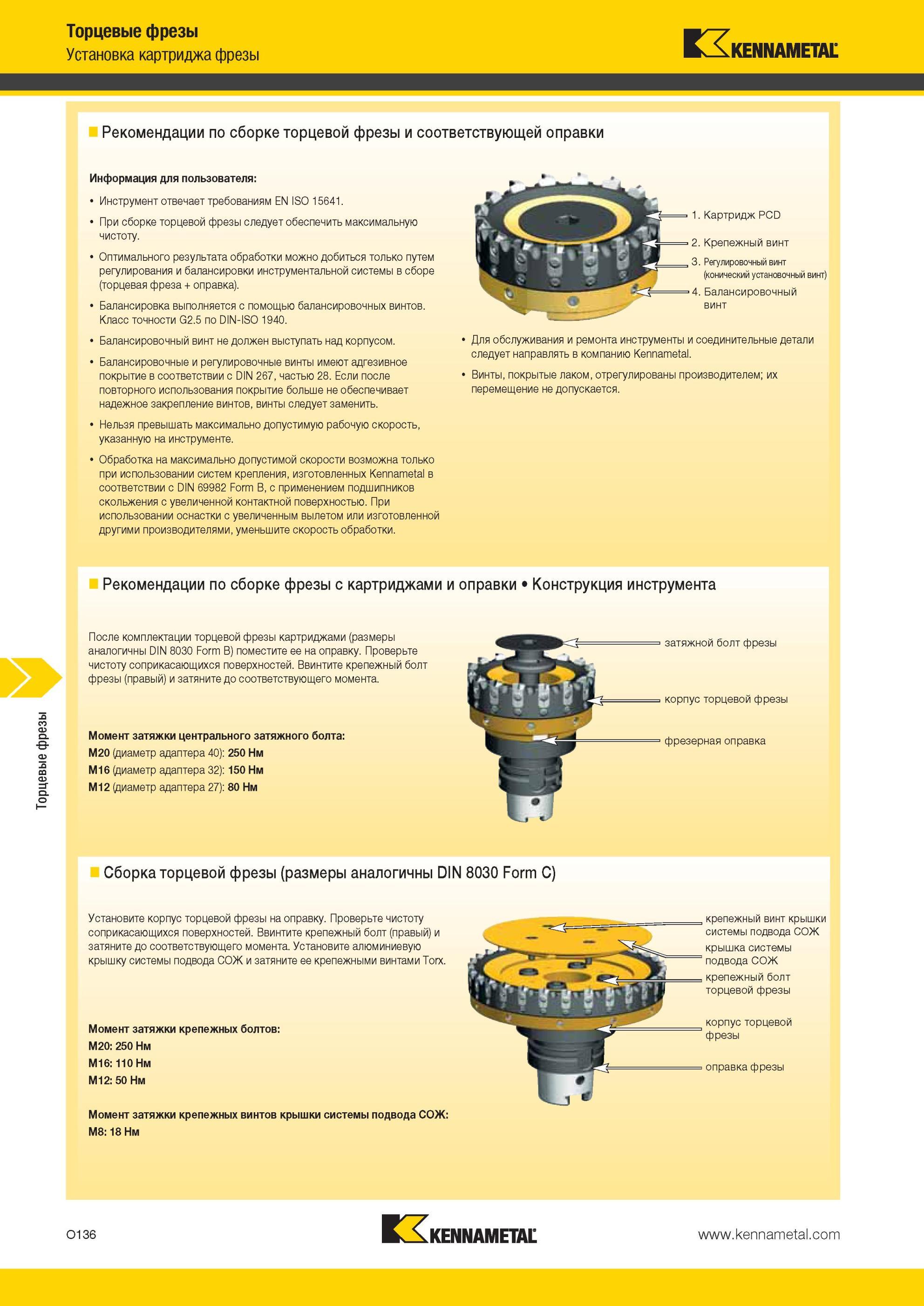

Рекомендации по сборке торцевой фрезы Kennametal и соответствующей оправки Информация для пользователя Инструмент отвечает требованиям EN ISQ 15641 Торцевые фрезы Установка картриджа фрезы При сборке торцевой фрезы следует обеспечить максимальную чистоту. Оптимального результата обработки можно добиться только путем регулирования и балансировки инструментальной системы в сборе (торцевая фреза + оправка). Балансировка выполняется с помощью балансировочных винтов. Класс точности G2.5 по DIN-ISQ 1940. Балансировочный винт не должен выступать над корпусом. Балансировочные и регулировочные винты имеют адгезивное покрытие в соответствии с DIN 267, частью 28. Если после повторного использования покрытие больше не обеспечивает надежное закрепление винтов, винты следует заменить. Нельзя превышать максимально допустимую рабочую скорость, указанную на инструменте. Обработка на максимально допустимой скорости возможна только при использовании систем крепления, изготовленных в соответствии с DIN 69982 Form B, с применением подшипников скольжения с увеличенной контактной поверхностью. При использовании оснастки с увеличенным вылетом или изготовленной другими производителями, уменьшите скорость обработки. 1. Картридж PCD 2. Крепежный винт 3. Регулировочный винт (конический установочный винт) 4. Балансировочный винт Для обслуживания и ремонта инструменты и соединительные детали следует направлять в компанию Винты, покрытые лаком, отрегулированы производителем; их перемещение не допускается. Рекомендации по сборке фрезы с картриджами и оправки Конструкция инструмента После комплектации торцевой фрезы картриджами (размеры аналогичны DIN 8030 Form B) поместите ее на оправку. Проверьте чистоту соприкасающихся поверхностей. Ввинтите крепежный болт фрезы (правый) и затяните до соответствующего момента. Момент затяжки центрального затяжного болта M20 (диаметр адаптера 40) 250 Нм M16 (диаметр адаптера 32) 150 Нм M12 (диаметр адаптера 27) 80 Нм затяжной болт фрезы корпус торцевой фрезы фрезерная оправка Сборка торцевой фрезы (размеры аналогичны DIN 8030 Form C) Установите корпус торцевой фрезы на оправку. Проверьте чистоту соприкасающихся поверхностей. Ввинтите крепежный болт (правый) и затяните до соответствующего момента. Установите алюминиевую крышку системы подвода СОЖ и затяните ее крепежными винтами Torx. Момент затяжки крепежных болтов M20 250 Нм M16 110 Нм M12 50 Нм Момент затяжки крепежных винтов крышки системы подвода СОЖ M8 18 Нм крепежныи винт крышки системы подвода СОЖ крышка системы подвода СОЖ крепежный болт торцевой фрезы корпус торцевой фрезы оправка фрезы Q136
