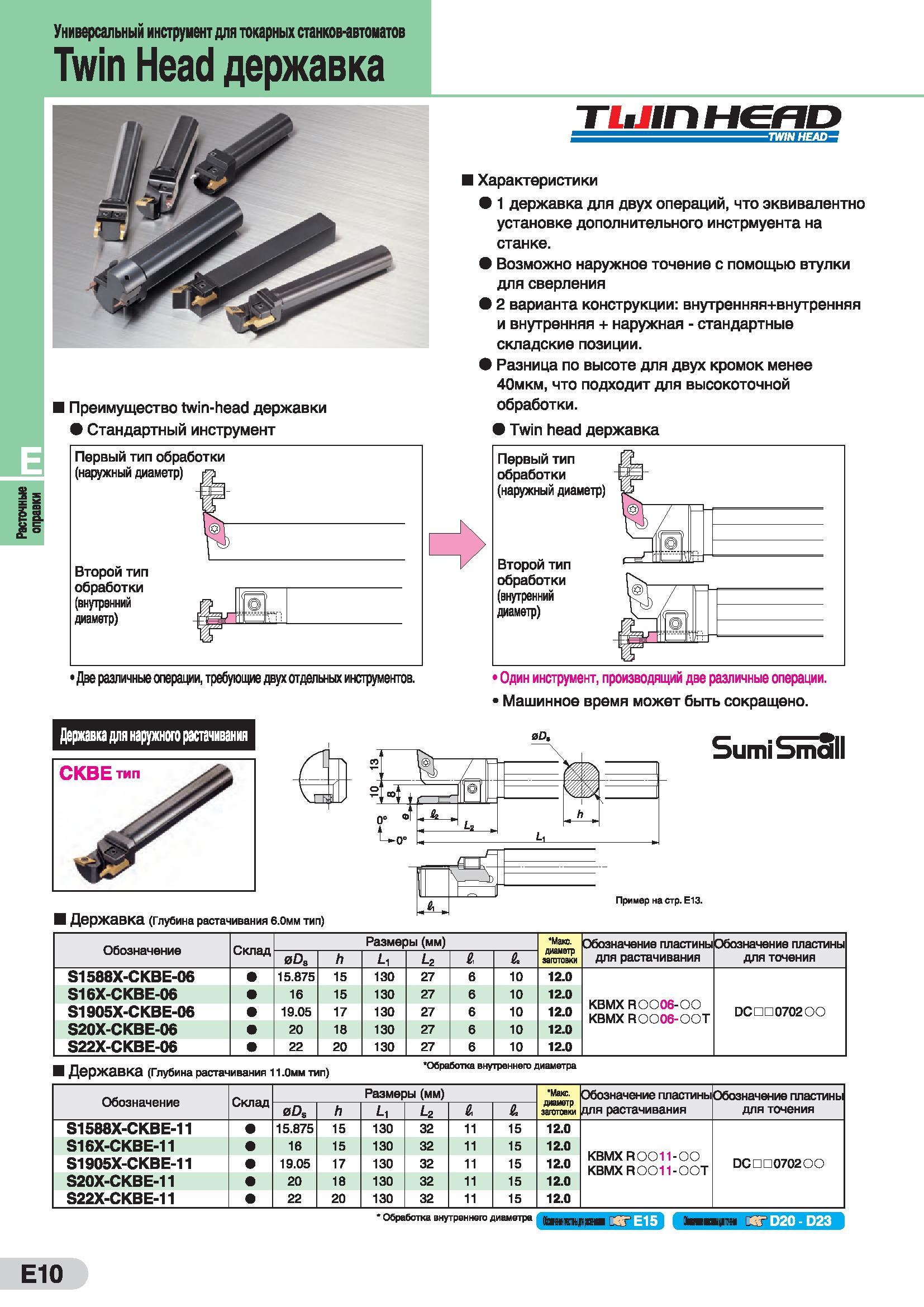

Универсальные токарные державки Twin Head для станков-автоматов Характеристики японского металлорежущего инструмента Резец для двух операций _ что эквивалентно установке дополнительного инстрмуента на станке. Возможно наружное точение с помощью втулки для сверления 2 варианта конструкции: внутренняя+внутренняя и внутренняя + наружная - стандартные складские позиции. Разница по высоте для двух кромок менее 40мкм, что подходит для высокоточной обработки. Twin head державка Первый тип обработки (наружный диаметр) Второй тип обработки (внутренний диаметр) Один инструмент, производящий две различные операции. Машинное время может быть сокращено. Sumi Small Державка (Глубина растачивания 6.0мм тип) J, пример на стр. Е13. Обозначение Склад Размеры (мм) ‘Макс. диаметр заготовки Обозначение пластины для растачивания Обозначение пластины для точения 0О8 h £ 2 £ вш S1588Х-СКВЕ-06 15.875 15 130 27 в 10 12.0 S16X-CKBE-06 16 15 130 27 6 10 12.0 KBMX R0006-00 S1905X-CKBE-06 19.05 17 130 27 6 10 12.0 KBMX ROOQ6-OOT DC 070200 S20X-CKBE-06 20 18 130 27 6 10 12.0 S22X-CKBE-06 22 20 130 27 6 10 12.0 Державка (Глубина растачивания 11.0мм тип) ’Обработка внутреннего диаметра Обозначение Склад Размеры (мм) Макс. Обозначение пластины Обозначение пластинь 00s h £ 2 й £ заготовки для растачивания для точения S1588X-CKBE-11 15.875 15 130 32 11 15 12.0 S16X-CKBE-11 18 15 130 32 11 15 12.0 KBMX R0011-00 KBMXR0011-00T S1905X-CKBE-11 19.05 17 130 32 11 15 12.0 DCDD070200 S20X-CKBE-11 20 18 130 32 11 15 12.0 S22X-CKBE-11 22 20 130 32 11 15 12.0 Обработка внртрвннего диаметра |йи Р|ИИ С ВНЦПН С державка ТШ1П HGflD Преимущество twin-head державки Стандартный инструмент Державка для наружного растачивания
