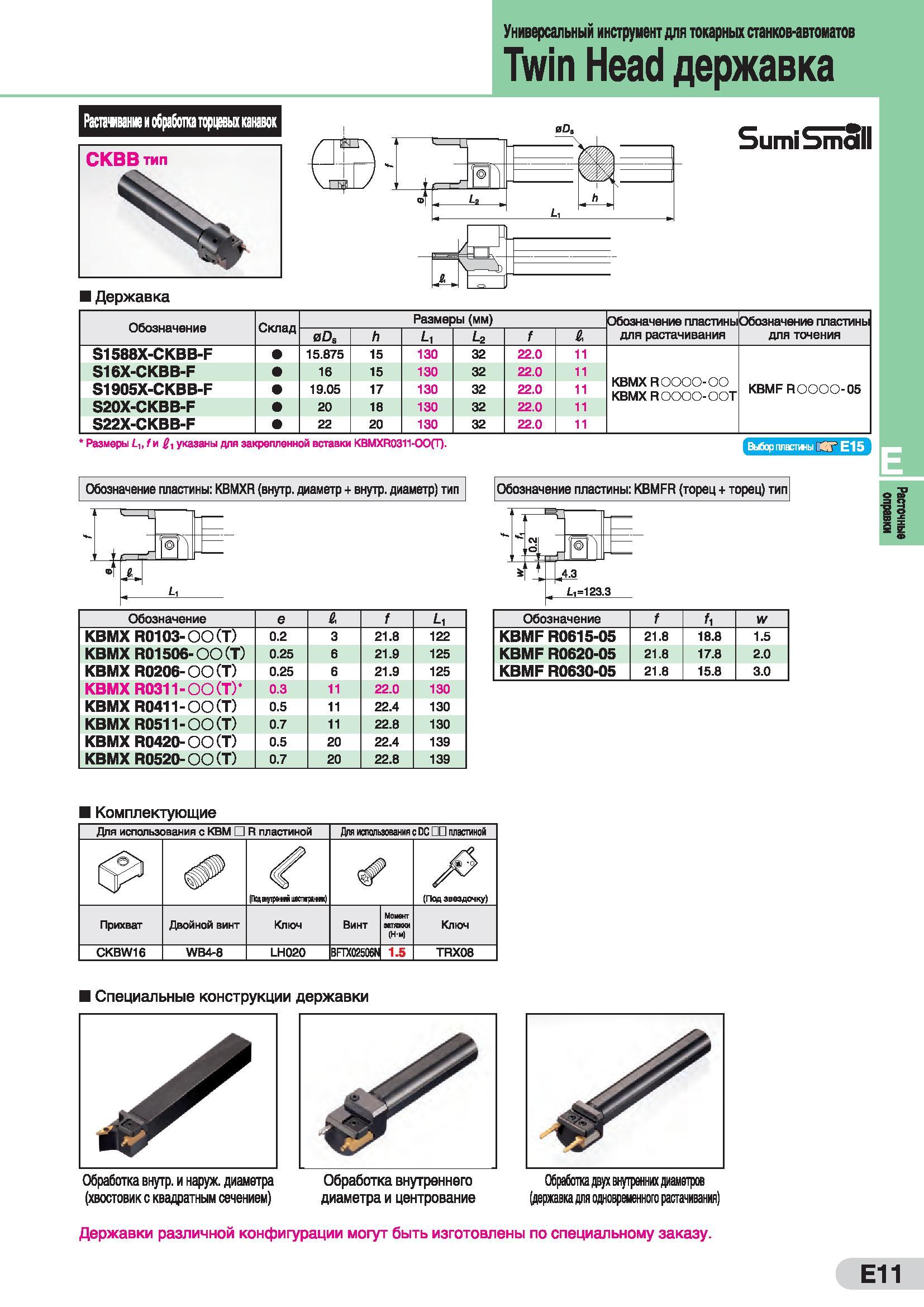

Универсальный инструмент для токарных станков-автоматов Twin Head державка II КiMjrtillH 0D3 Sumi Small Обозначение Склад Размеры (мм) Обозначение пластины для растачивания Обозначение пластин для точения 0DS h £ 2 f А S1588X-CKBB-F 15.875 15 130 32 22.0 11 S16X-CKBB-F 16 15 130 32 22.0 11 KBMX R0000-00 S1905X-CKBB-F 19.05 17 130 32 22.0 11 KBMXROOOO-OOT KBMF RОООО-05 S20X-CKBB-F 20 18 130 32 22.0 11 S22X-CKBB-F 22 20 130 32 22.0 11 Размеры Ц, f и указаны для закрепленной вставки KBMXR0311-OO(T). ri inYiillr Hi Обозначение пластины: KBMXR (внутр. диаметр -i- внутр. диаметр) тип Обозначение пластины: KBMFR (торец + торец) тип Обозначение e fL f KBMX R0103-00 (Т) 0.2 3 21.8 122 KBMX R01506-00(T) 0.25 6 21.9 125 KBMX R0206- ОО (Т) 0.25 6 21.9 125 KBMX R0311-00(T)‘ 0.3 11 22.0 130 KBMX R0411-00(T) 0.5 11 22.4 130 KBMX R0511 00(T) 0.7 11 22.8 130 KBMX R0420- ОО (T) 0.5 20 22.4 139 KBMX R0520- ОО (T) 0.7 20 22.8 139 Обозначение f u w KBMF R0615-05 21.8 18.8 1.5 KBMF R0620-05 21.8 17.8 2.0 KBMF R0630-05 21.8 15.8 3.0 Комплектующие Для использования с KBM R пластиной Для использования с DC пласшной (Подвида шесмринк) (Пад звездочку) Прихват Двойной винт Ключ Винт Момент эетяжки (Н-И) Ключ CKBW16 WB4-8 LH020 BFTX02506N 1.5 TRX08 Специальные конструкции державки Обработка внутр. и наруж, диаметра Обработка внутреннего Обработка двух внутренних диаметров (хвостовик с квадратным сечением) диаметра и центрование (державка для одновременного растачивания) Державки различной конфигурации могут быть изготовлены по специальному заказу. Е11 Расточные
