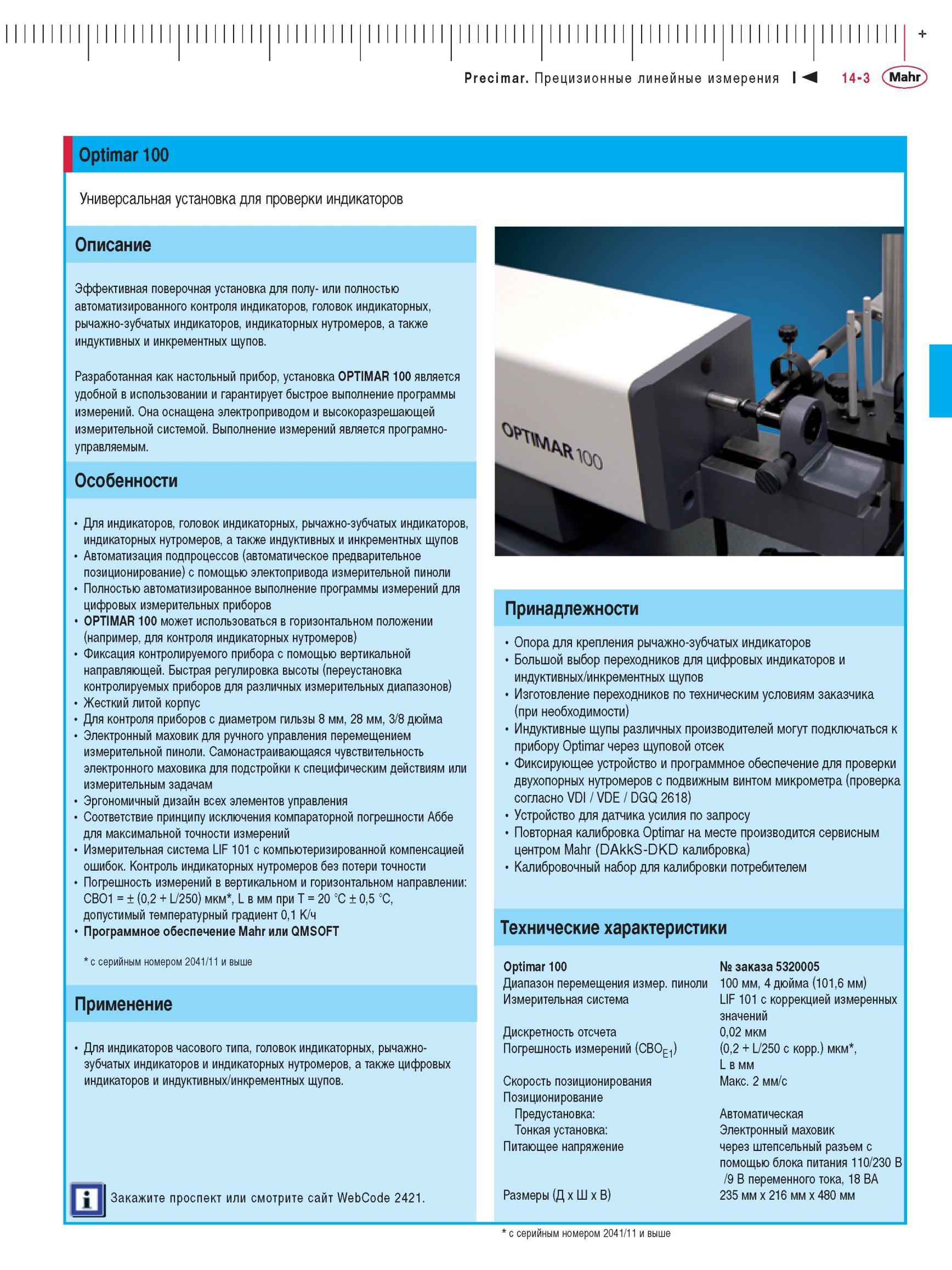

Универсальная установка Optimar 100 для проверки индикаторов Описание Эффективная поверочная установка для полу- или полностью автоматизир

Универсальная установка Optimar 100 для проверки индикаторов Описание Эффективная поверочная установка для полу- или полностью автоматизированного контроля индикаторов, головок индикаторных, рычажно-зубчатых индикаторов, индикаторных нутромеров, а также индуктивных и инкрементных щупов. Разработанная как настольный прибор, установка OPTIMAR 100 является удобной в использовании и гарантирует быстрое выполнение программы измерений. Она оснащена электроприводом и высокоразрешающей измерительной системой. Выполнение измерений является програмно-управляемым. Особенности Для индикаторов, головок индикаторных, рычажно-зубчатых индикаторов, индикаторных нутромеров, а также индуктивных и инкрементных щупов Автоматизация подпроцессов (автоматическое предварительное позиционирование) с помощью электропривода измерительной пиноли Полностью автоматизированное выполнение программы измерений для цифровых измерительных приборов OPTIMAR 100 может использоваться в горизонтальном положении (например, для контроля индикаторных нутромеров) Фиксация контролируемого прибора с помощью вертикальной направляющей. Быстрая регулировка высоты (переустановка контролируемых приборов для различных измерительных диапазонов) Жесткий литой корпус Для контроля приборов с диаметром гильзы 8 мм, 28 мм, 3/8 дюйма Электронный маховик для ручного управления перемещением измерительной пиноли. Самонастраивающаяся чувствительность электронного маховика для подстройки к специфическим действиям или измерительным задачам Эргономичный дизайн всех элементов управления Соответствие принципу исключения компараторной погрешности Aббе для максимальной точности измерений Измерительная система LIF 101 с компьютеризированной компенсацией ошибок. Контроль индикаторных нутромеров без потери точности Погрешность измерений в вертикальном и горизонтальном направлении СВО1 = ± (0,2 + L/250) мкм , L в мм при T = 20 °C ± 0,5 °C, допустимый температурный градиент 0,1 K/ч Программное обеспечение Mahr или QMSOFT с серийным номером 2041/11 и выше Применение Для индикаторов часового типа, головок индикаторных, рычажнозубчатых индикаторов и индикаторных нутромеров, а также цифровых индикаторов и индуктивных/инкрементных щупов. А Принадлежности Опора для крепления рычажно-зубчатых индикаторов Большой выбор переходников для цифровых индикаторов и индуктивных/инкрементных щупов Изготовление переходников по техническим условиям заказчика (при необходимости) Индуктивные щупы различных производителей могут подключаться к прибору Optimar через щуповой отсек Фиксирующее устройство и программное обеспечение для проверки двухопорных нутромеров с подвижным винтом микрометра (проверка согласно VDI / VDE / DgQ 2618) Устройство для датчика усилия по запросу Повторная калибровка Optimar на месте производится сервисным центром Mahr (DAkkS-DKD калибровка) Калибровочный набор для калибровки потребителем Технические характеристики смотрите сайт 2421. Optimar 100 Диапазон перемещения измерительной пиноли Измерительная система Дискретность отсчета Погрешность измерений (СВО ) Скорость позиционирования Позиционирование Предустановка Тонкая установка Питающее напряжение Размеры (Д x Ш x В) № заказа 5320005 100 мм, 4 дюйма (101,6 мм) LIF 101 с коррекцией измеренных значений 0,02 мкм (0,2 + L/250 с корр.) мкм , L в мм Макс. 2 мм/с Автоматическая Электронный маховик через штепсельный разъем с помощью блока питания 110/230 В /9 В переменного тока, 18 ВA 235 мм x 216 мм x 480 мм 1 с серийным номером 2041/11 и выше Precimar. Прецизионные линейные измерения
