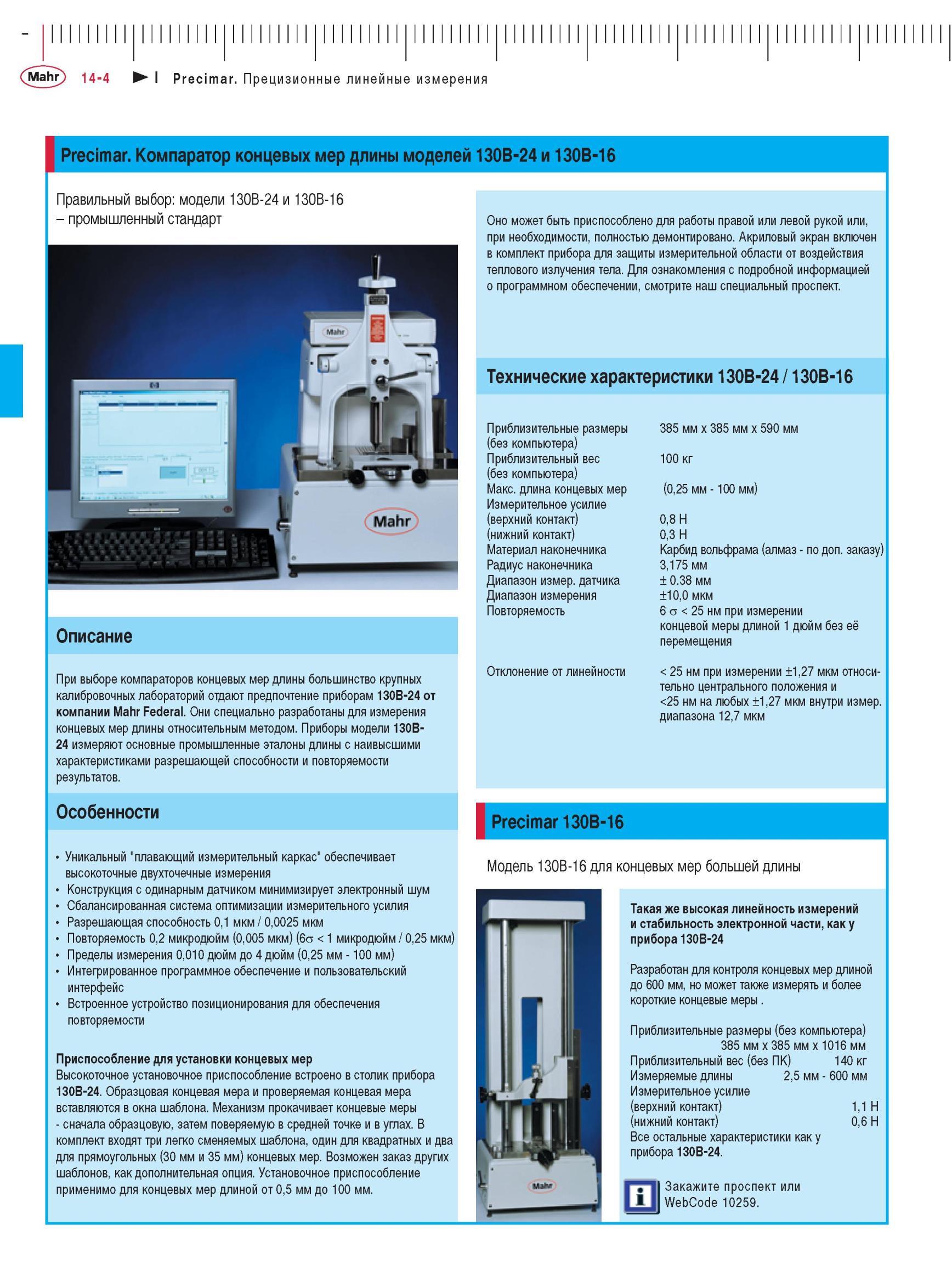

При выборе компараторов концевых мер длины большинство крупных калибровочных лабораторий отдают предпочтение приборам 130В-24 от компании Mahr Federal Они специально разработаны для измерения концевых мер длины относительным методом. Приборы модели 130В-24 измеряют основные промышленные эталоны длины с наивысшими характеристиками разрешающей способности и повторяемости результатов. Особенности Уникальный "плавающий измерительный каркас" обеспечивает высокоточные двухточечные измерения Конструкция с одинарным датчиком минимизирует электронный шум Сбалансированная система оптимизации измерительного усилия Разрешающая способность 0,1 мкм / 0,0025 мкм Повторяемость 0,2 микродюйм (0,005 мкм) (6а 1 микродюйм / 0,25 мкм) Пределы измерения 0,010 дюйм до 4 дюйм (0,25 мм - 100 мм) Интегрированное программное обеспечение и пользовательский интерфейс Встроенное устройство позиционирования для обеспечения повторяемости Приспособление для установки концевых мер Высокоточное установочное приспособление встроено в столик прибора 130B-24. Образцовая концевая мера и проверяемая концевая мера вставляются в окна шаблона. Механизм прокачивает концевые меры - сначала образцовую, затем поверяемую в средней точке и в углах. В комплект входят три легко сменяемых шаблона, один для квадратных и два для прямоугольных (30 мм и 35 мм) концевых мер. Возможен заказ других шаблонов, как дополнительная опция. Установочное приспособление применимо для концевых мер длиной от 0,5 мм до 100 мм. Оно может быть приспособлено для работы правой или левой рукой или, при необходимости, полностью демонтировано. Акриловый экран включен в комплект прибора для защиты измерительной области от воздействия теплового излучения тела. Для ознакомления с подробной информацией о программном обеспечении, смотрите наш специальный проспект. Технические характеристики 130B-24 / 130B-16 Приблизительные размеры (без компьютера) Приблизительный вес (без компьютера) Макс. длина концевых мер Измерительное усилие (верхний контакт) (нижний контакт) Материал наконечника Радиус наконечника Диапазон измерительного датчика Диапазон измерения Повторяемость Отклонение от линейности 385 мм x 385 мм x 590 мм 100 кг (0,25 мм - 100 мм) 0,8 Н 0,3 Н Карбид вольфрама (алмаз - по доп. заказу) 3,175 мм ± 0.38 мм ±10,0 мкм 6 а 25 нм при измерении концевой меры длиной 1 дюйм без её перемещения 25 нм при измерении ±1,27 мкм относительно центрального положения и 25 нм на любых ±1,27 мкм внутри измерительного диапазона 12,7 мкм Precimar 130B-16 Модель 130B-16 для концевых мер большей длины Такая же высокая линейность измерений и стабильность электронной части, как у прибора130B-24 Разработан для контроля концевых мер длиной до 600 мм, но может также измерять и более короткие концевые меры . Приблизительные размеры (без компьютера) 385 мм x 385 мм x 1016 мм Приблизительный вес (без ПК) 140 кг Измеряемые длины 2,5 мм - 600 мм Измерительное усилие (верхний контакт) 1,1 Н (нижний контакт) 0,6 Н Все остальные характеристики как у прибора 130B-24. 10259. Precimar. Прецизионные линейные измерения Precimar. Компаратор концевых мер длины моделей 130B-24 и 130B-16 Правильный выбор модели 130B-24 и 130B-16 - промышленный стандарт Описание
