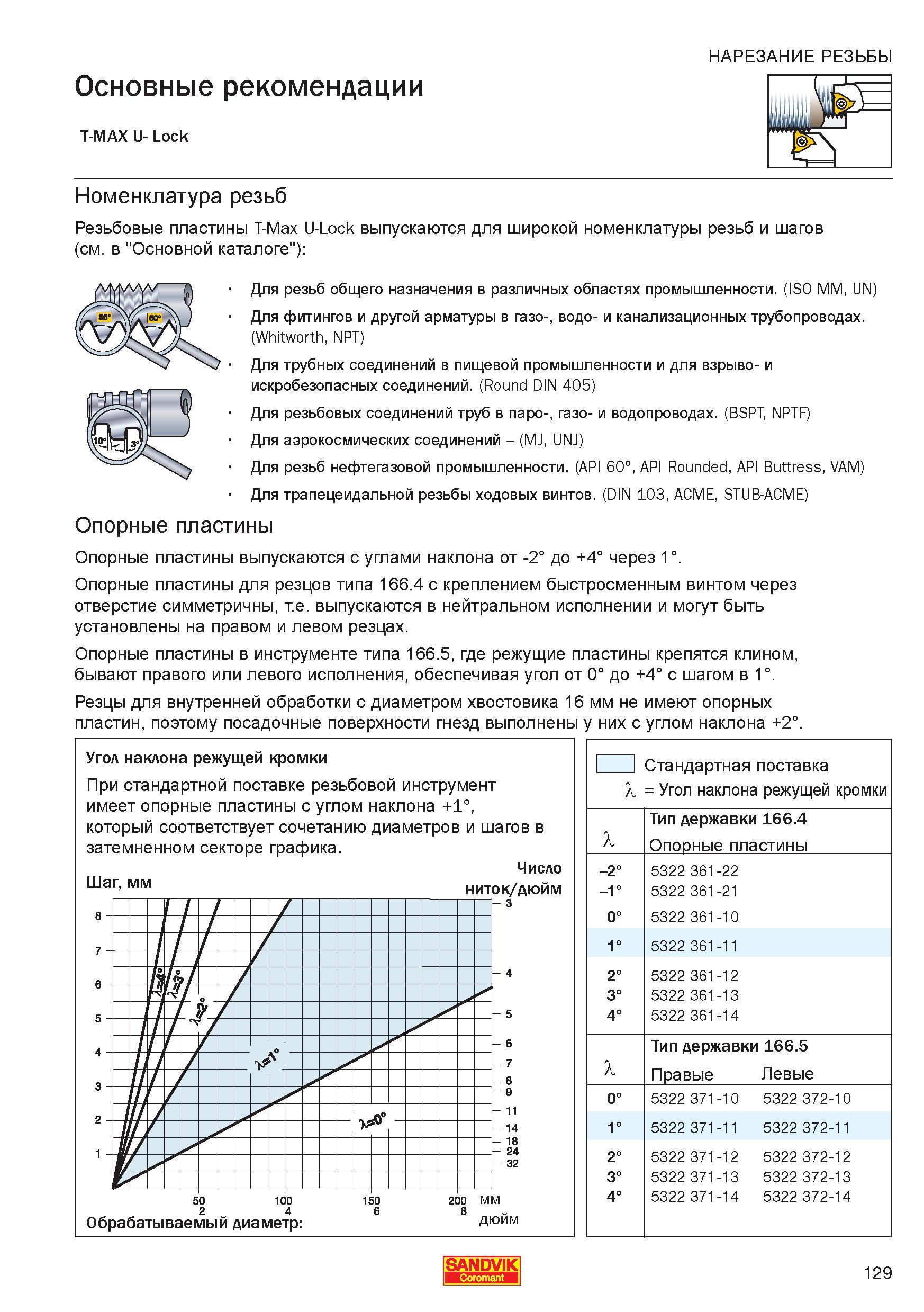

Твердосплавные резьбовые сменные пластины Sandvik T-Max U-Lock выпускаются для широкой номенклатуры резьб и шагов Для резьб общего назначения в различных областях промышленности. (ISO MM, UN) Для фитингов и другой арматуры в газо-, водо- и канализационных трубопроводах. (Whitworth, NPT) Для трубных соединений в пищевой промышленности и для взрыво- и искробезопасных соединений. (Round DIN 405) Для резьбовых соединений труб в паро-, газо- и водопроводах. (BSPT, NPTF) Для аэрокосмических соединений - (MJ, UNJ) Для резьб нефтегазовой промышленности. (API 60°, API Rounded, API Buttress, VAM) Для трапецеидальной резьбы ходовых винтов. (DIN 103, ACME, STUB-ACME) Опорные пластины Опорные пластины выпускаются с углами наклона от -2° до +4° через 1°. Опорные пластины для резцов типа 166.4 с креплением быстросменным винтом через отверстие симметричны, т.е. выпускаются в нейтральном исполнении и могут быть установлены на правом и левом резцах. Опорные пластины в инструменте типа 166.5, где режущие пластины крепятся клином, бывают правого или левого исполнения, обеспечивая угол от 0° до +4° с шагом в 1°. Резцы для внутренней обработки с диаметром хвостовика 16 мм не имеют опорных пластин, поэтому посадочные поверхности гнезд выполнены у них с углом наклона +2°. Угол наклона режущей кромки При стандартной поставке резьбовой инструмент имеет опорные пластины с углом наклона +1°, который соответствует сочетанию диаметров и шагов в затемненном секторе графика. Число Шаг, мм ниток/дюйм Обрабатываемый диаметр 1 1 Стандартная поставка X Угол наклона режущей кромки Тип державки 166.4 X Опорные пластины -2° 5322 361-22 -1° 5322 361-21 0° 5322 361-10 1° 5322 361-11 2° 5322 361-12 3° 5322 361-13 4° 5322 361-14 Тип державки 166.5 X Правые Левые 0° 5322 371-10 5322 372-10 1° 5322 371-11 5322 372-11 2° 5322 371-12 5322 372-12 3° 5322 371-13 5322 372-13 4° 5322 371-14 5322 372-14 SANDVIK 129 НАРЕЗАНИЕ РЕЗЬБЫ Основные рекомендации T-MAX U- Lock Номенклатура резьб (см. в "Основной каталоге")
