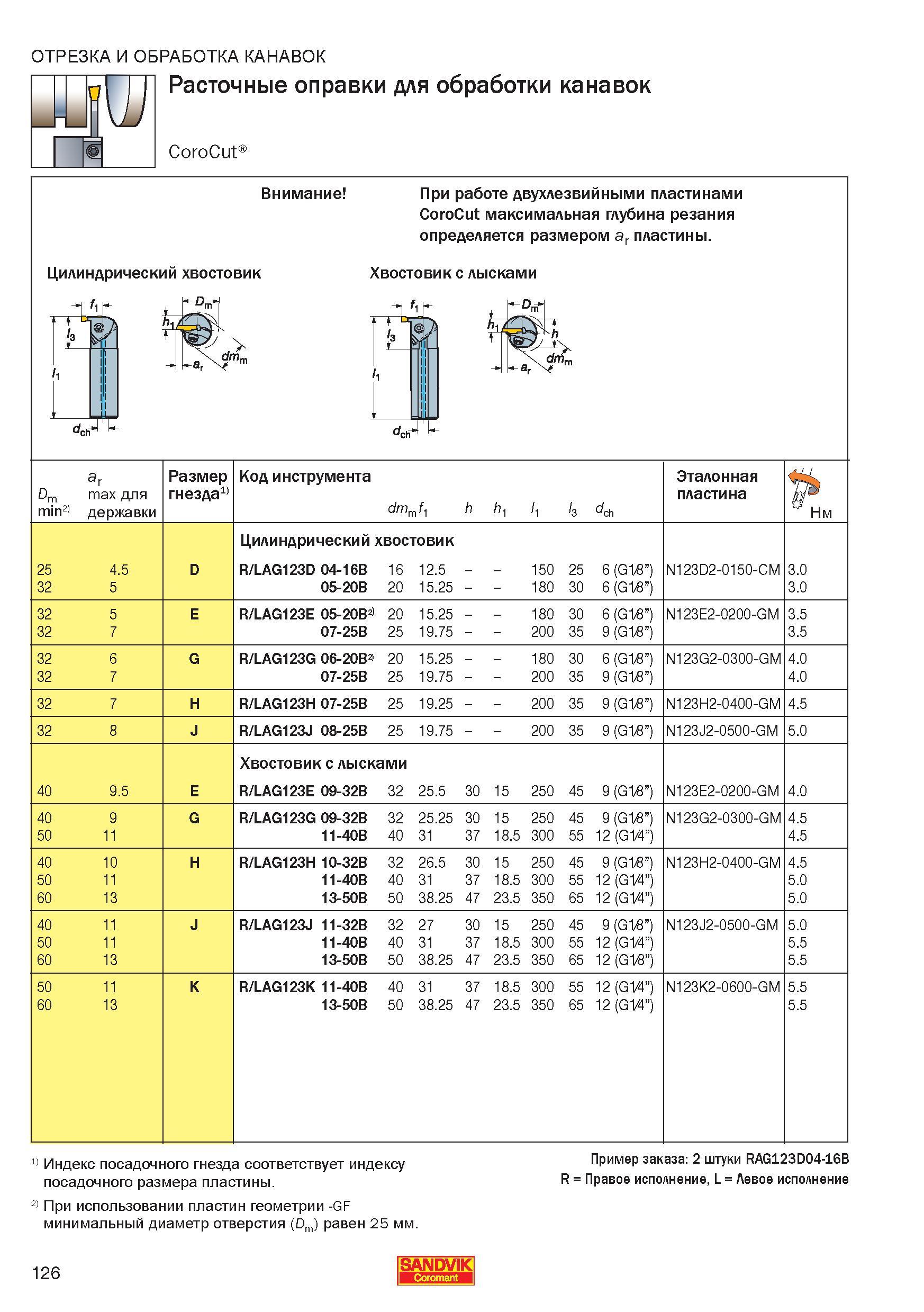

Токарный металлорежущий инструмент с внутренней подачей СОЖ Расточные оправки Sandvik Coromant CoroCut для обработки канавок При работе двухлезвийными пластинами CoroCut максимальная глубина резания определяется размером ar пластины. Цилиндрический хвостовик Хвостовик с лысками сИ к- j fi I- 4'h dmm Dm min21 ar max для державки Размер гнезда11 Код инструмента dmm f1 h h1 '1 k dch Эталонная пластина > Нм Цилиндрический хвостовик 25 4.5 D R/LAG123D 04-16B 16 12.5 150 25 6 (G18”) N123D2-0150-CM 3.0 32 5 05-20B 20 15.25 180 30 6 (G18”) 3.0 32 5 E R/LAG123E 05-20B2 20 15.25 180 30 6 (G18”) N123E2-0200-GM 3.5 32 7 07-25B 25 19.75 200 35 9 (G18”) 3.5 32 6 G R/LAG123G 06-20B21 20 15.25 180 30 6 (G18”) N123G2-0300-GM 4.0 32 7 07-25B 25 19.75 200 35 9 (G18”) 4.0 32 7 H R/LAG123H 07-25B 25 19.25 200 35 9 (G18”) N123H2-0400-GM 4.5 32 8 J R/LAG123J 08-25B 25 19.75 200 35 9 (G18”) N123J2-0500-GM 5.0 Хвостовик с лысками 40 9.5 E R/LAG123E 09-32B 32 25.5 30 15 250 45 9 (G18”) N123E2-0200-GM 4.0 40 9 G R/LAG123G 09-32B 32 25.25 30 15 250 45 9 (G18”) N123G2-0300-GM 4.5 50 11 11-40B 40 31 37 18.5 300 55 12 (G14”) 4.5 40 10 H R/LAG123H 10-32B 32 26.5 30 15 250 45 9 (G18”) N123H2-0400-GM 4.5 50 11 11-40B 40 31 37 18.5 300 55 12 (G14”) 5.0 60 13 13-50B 50 38.25 47 23.5 350 65 12 (GV4”) 5.0 40 11 J R/LAG123J 11-32B 32 27 30 15 250 45 9 (G18”) N123J2-0500-GM 5.0 50 11 11-40B 40 31 37 18.5 300 55 12 (G14”) 5.5 60 13 13-50B 50 38.25 47 23.5 350 65 12 (G18”) 5.5 50 11 K R/LAG123K 11-40B 40 31 37 18.5 300 55 12 (GV4”) N123K2-0600-GM 5.5 60 13 13-50B 50 38.25 47 23.5 350 65 12 (G14”) 5.5 11 Индекс посадочного гнезда соответствует индексу Пример заказа 2 штуки RAG123D04-16B посадочного размера пластины. R Правое испoлнeниe, L Левое исполнение 2) При использовании пластин геометрии -GF минимальный диаметр отверстия (Dm) равен 25 мм. 126 SANDVIK ОТРЕЗКА И ОБРАБОТКА КАНАВОК
