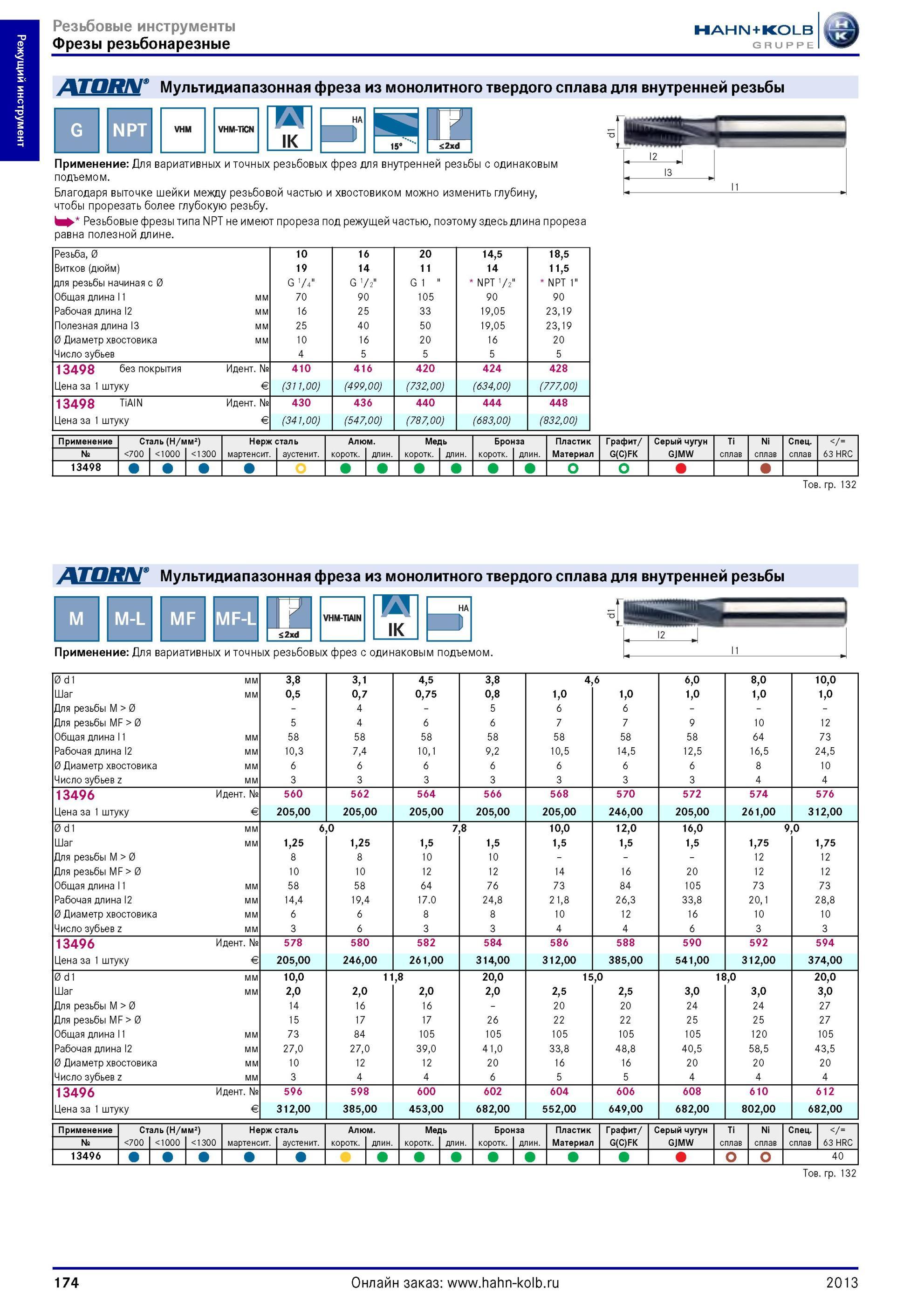

Твердосплавные монолитные резьбовые фрезы Hahn Kolb Atorn для внутреннего фрезерования резьб разных стандартов Глубина отверстия не более 2 диаметров Мультидиапазонная фреза из монолитного твердого сплава для внутренней резьбы Применение Для вариативных и точных резьбовых фрез для внутренней резьбы с одинаковым подъемом. Благодаря выточке шейки между резьбовой частью и хвостовиком можно изменить глубину, чтобы прорезать более глубокую резьбу. Резьбовые фрезы типа NPT не имеют прореза под режущей частью, поэтому здесь длина прореза равна полезной длине. Резьба, 0 10 16 20 14,5 18,5 Витков (дюйм) 19 14 11 14 11,5 для резьбы начиная с 0 G 1/4 G 1/2" G 1 NPT 1/2" NPT 1 Общая длина l1 мм 70 90 105 90 90 Рабочая длина l2 мм 16 25 33 19,05 23,19 Полезная длина l3 мм 25 40 50 19,05 23,19 0 Диаметр хвостовика мм 10 16 20 16 20 Число зубьев 4 5 5 5 5 13498 без покрытия Идентификационный номер № 410 416 420 424 428 Цена за 1 штуку Евро € (311,00) (499,00) (732,00) (634,00) (777,00, 13498 TiAlN Цена за 1 штуку Идентификационный номер № Евро € 430 436 440 444 448 (832,00, (341,00) (547,00) (787,00) (683,00) 12 J 13 11 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 Мартенситная Аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 13498 Тов. гр. 132 ATORJ\lx Мультидиапазонная фреза из монолитного твердого сплава для внутренней резьбы Применение Для вариативных и точных резьбовых фрез с одинаковым подъемом. 0 d1 мм ,8 3, 3,1 4,5 3,8 ,6 4, ,0 6 ,0 8, 10,0 Шаг мм ,5 0 ,7 0, 0,75 0,8 1,0 1,0 1,0 1,0 1,0 Для резьбы M 0 4 5 6 6 Для резьбы MF 0 5 4 6 6 7 7 9 10 12 Общая длина l1 мм 58 58 58 58 58 58 58 64 73 Рабочая длина l2 мм 10,3 7,4 10,1 9,2 10,5 14,5 12,5 16,5 24,5 0 Диаметр хвостовика мм 6 6 6 6 6 6 6 8 10 Число зубьев z мм 3 3 3 3 3 3 3 4 4 13496 Идентификационный номер № 560 562 564 566 568 570 572 574 576 Цена за 1 штуку Евро € 205,00 205,00 205,00 205,00 205,00 246,00 205,00 261,00 312,00 0 d1 мм ,0 6, ,8 IS 10,0 12,0 16,0 ,0 9, Шаг мм 1,25 1,25 1,5 1,5 1,5 1,5 1,5 1,75 1 ,75 Для резьбы M 0 8 8 10 10 12 12 Для резьбы MF 0 10 10 12 12 14 16 20 12 12 Общая длина l1 мм 58 58 64 76 73 84 105 73 73 Рабочая длина l2 мм 14,4 19,4 17.0 24,8 21,8 26,3 33,8 20,1 28,8 0 Диаметр хвостовика мм 6 6 8 8 10 12 16 10 10 Число зубьев z мм 3 6 3 3 4 4 6 3 3 13496 Идентификационный номер № 578 580 582 584 586 588 590 592 594 Цена за 1 штуку Евро € 205,00 246,00 261,00 314,00 312,00 385,00 541,00 312,00 374,00 0 d1 мм 10,0 11,8 20,0 15,0 18,0 20,0 Шаг мм ,0 2 ,0 2, ,0 2 2,0 ,5 2, 2,5 3,0 3,0 ,0 3, Для резьбы M 0 14 16 16 20 20 24 24 27 Для резьбы MF 0 15 17 17 26 22 22 25 25 27 Общая длина l1 мм 73 84 105 105 105 105 105 120 105 Рабочая длина l2 мм 27,0 27,0 39,0 41,0 33,8 48,8 40,5 58,5 43,5 0 Диаметр хвостовика мм 10 12 12 20 16 16 20 20 20 Число зубьев z мм 3 4 4 6 5 5 4 4 4 13496 Идентификационный номер № 596 598 600 602 604 606 608 610 612 Цена за 1 штуку Евро € 312,00 385,00 453,00 682,00 552,00 649,00 682,00 802,00 682,00 Применение Сталь (Н/мм2) Нержавеющая сталь Алюминий Медь Бронза Пластик Графит Серый чугун Ti Ni Специальный № 700 1000 1300 Мартенситная Аустенитная Короткостружечный Длинностружечный Материал G(C)FK GJMW сплав 63 HRC 13496 40 Тов. гр. 132 174 2013
