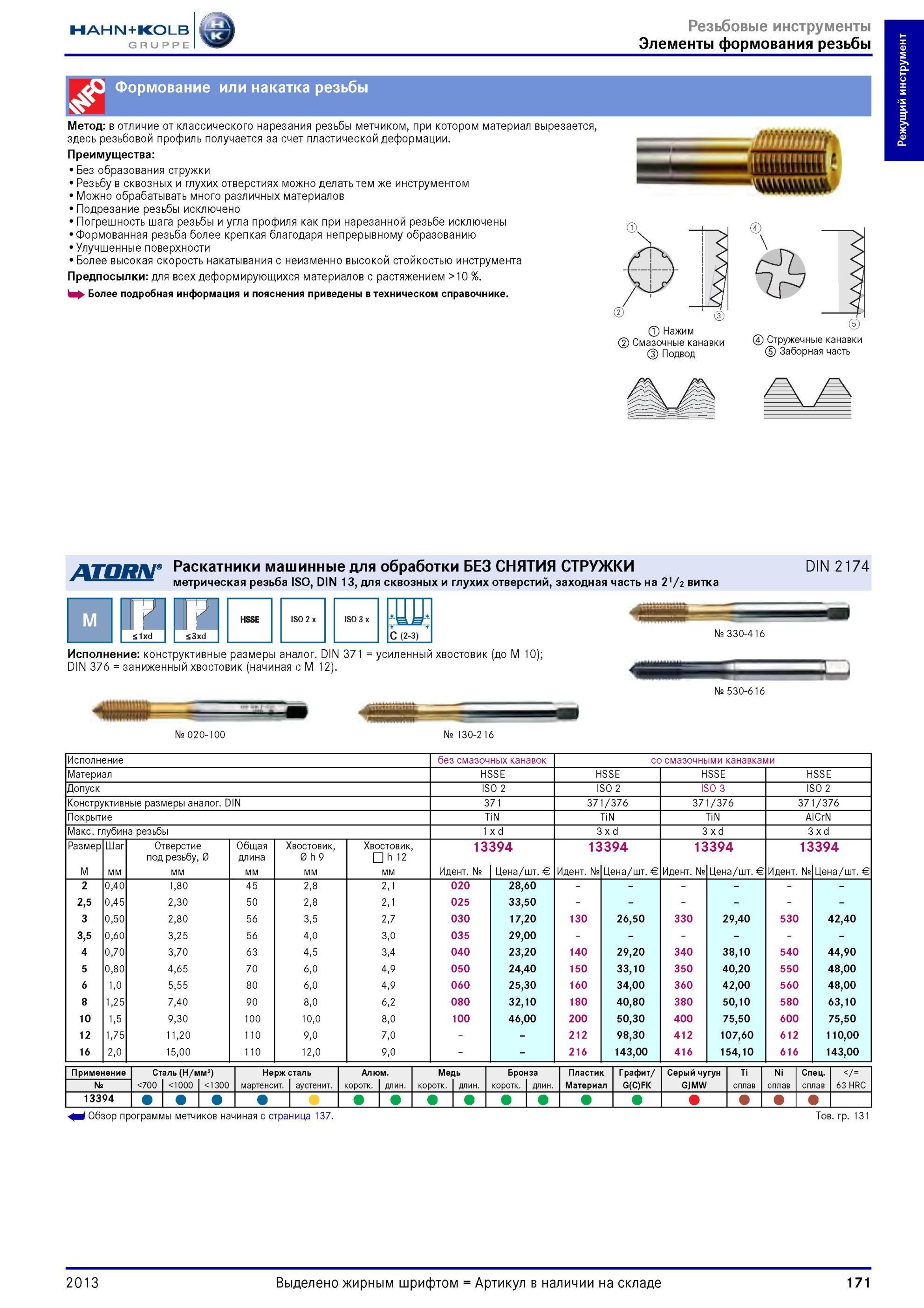

Бесстружечные метрические метчики Atorn Hahn Kolb из быстрорежущей стали HSSE для формообразования резьбы в глухих и сквозных отверстиях Исполнения осевого инструмент со смазочными и без смазочных канавок Формование или накатка резьбы Метод в отличие от классического нарезания резьбы метчиком, при котором материал вырезается, здесь резьбовой профиль получается за счет пластической деформации. Преимущества Без образования стружки Резьбу в сквозных и глухих отверстиях можно делать тем же инструментом Можно обрабатывать много различных материалов Подрезание резьбы исключено Погрешность шага резьбы и угла профиля как при нарезанной резьбе исключены Формованная резьба более крепкая благодаря непрерывному образованию Улучшенные поверхности Более высокая скорость накатывания с неизменно высокой стойкостью инструмента Предпосылки для всех деформирующихся материалов с растяжением 10 %. h Более подробная информация и пояснения приведены в техническом справочнике. Нажим Смазочные канавки Подвод Стружечные канавки Заборная часть Раскатники машинные для обработки БЕЗ СНЯТИЯ СТРУЖКИ метрическая резьба ISO, DIN 13, для сквозных и глухих отверстий, заходная часть на 21/2 витка 1 S1xd 1 J V S3xd C (2-3) Исполнение конструктивные размеры аналог. DIN 371 усиленный хвостовик (до M 10); DIN 376 заниженный хвостовик (начиная с M 12). № 330-416 № 530-616 DIN 2174 № 020-100 № 130-216 Исполнение без смазочных канавок со смазочными канавками Материал HSSE HSSE HSSE HSSE Допуск ISO 2 ISO 2 ISO 3 ISO 2 Конструктивные размеры аналог. DIN 371 371/376 371/376 371/376 Покрытие TiN TiN TiN AlCrN Макс. глубина резьбы I xd 3xd 3xd 3xd р м з а Шаг Отверстие Общая Хвостовик, Хвостовик, 13394 13394 13394 13394 под резьбу, 0 длина 0 h 9 h 12 M мм Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № Цена / шт. Евро € Идентификационный номер № шт а 2 0,40 1,80 45 2,8 2,1 020 28,60 ,5 2, 0,45 2,30 50 2,8 2,1 025 33,50 3 0,50 2,80 56 3,5 2,7 030 17,20 130 26,50 330 29,40 530 42,40 ,5 3, 0,60 3,25 56 4,0 3,0 035 29,00 4 0,70 3,70 63 4,5 3,4 040 23,20 140 29,20 340 38,10 540 44,90 5 0,80 4,65 70 6,0 4,9 050 24,40 150 33,10 350 40,20 550 48,00 6 1,0 5,55 80 6,0 4,9 060 25,30 160 34,00 360 42,00 560 48,00 8 1,25 7,40 90 8,0 6,2 080 32,10 180 40,80 380 50,10 580 63,10 10 1,5 9,30 100 10,0 8,0 100 46,00 200 50,30 400 75,50 600 75,50 12 1,75 11,20 110 9,0 7,0 212 98,30 412 107,60 612 110,00 16 2,0 15,00 110 12,0 9,0 216 143,00 416 154,10 616 143,00 Применение № Сталь (Н/мм2) 700 1000 1300 Нержавеющая сталь Мартенситная Аустенитная Алюминий Короткостружечный Длинностружечный Медь Короткостружечный Длинностружечный Бронза Короткостружечный Длинностружечный Пластик Материал Графит G(C)FK Серый чугун GJMW Ti сплав Ni сплав Специальный сплав 63 HRC 13394 i Обзор программы метчиков начиная с страница 137. Тов. гр. 131 2013 171 Режущий инструмент
