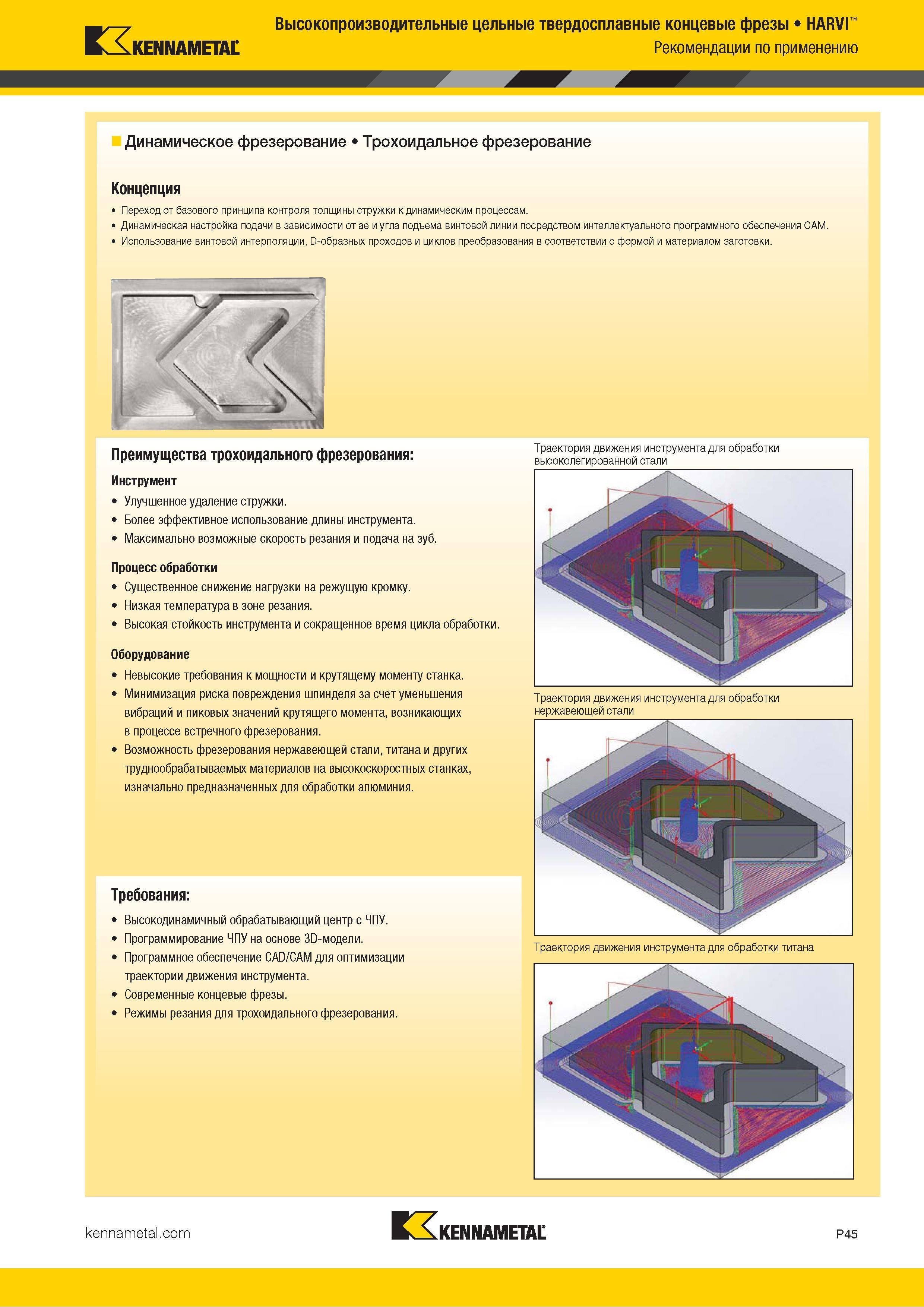

Трохоидальное фрезерование концевыми фрезами по металлу Основные преимущества данного вида фрезерной обработки на металлорежущих станках с ЧПУ _ Концепция Переход от базового принципа контроля толщины стружки к динамическим процессам. Динамическая настройка подачи в зависимости от ae и угла подъема винтовой линии посредством интеллектуального программного обеспечения CAM. Использование винтовой интерполяции, D-образных проходов и циклов преобразования в соответствии с формой и материалом заготовки. Т чмг- ш Преимущества трохоидального фрезерования: Инструмент Улучшенное удаление стружки. Более эффективное использование длины инструмента. Максимально возможные скорость резания и подача на зуб. Процесс обработки Существенное снижение нагрузки на режущую кромку. Низкая температура в зоне резания. Высокая стойкость инструмента и сокращенное время цикла обработки Оборудование Невысокие требования к мощности и крутящему моменту станка. Минимизация риска повреждения шпинделя за счет уменьшения вибраций и пиковых значений крутящего момента, возникающих в процессе встречного фрезерования. Возможность фрезерования нержавеющей стали, титана и других труднообрабатываемых материалов на высокоскоростных станках, изначально предназначенных для обработки алюминия. Требования: Высокодинамичный обрабатывающий центр с ЧПУ. Программирование ЧПУ на основе 3D-модели. Программное обеспечение CAD/CAM для оптимизации траектории движения инструмента. Современные концевые фрезы. Режимы резания для трохоидального фрезерования. Траектория движения инструмента для обработки высоколегированной стали Траектория движения инструмента для обработки нержавеющей стали Траектория движения инструмента для обработки титана Kennametal P45 Kennametal Высокопроизводительные цельные твердосплавные концевые фрезы HARVI Рекомендации по применению Динамическое фрезерование
