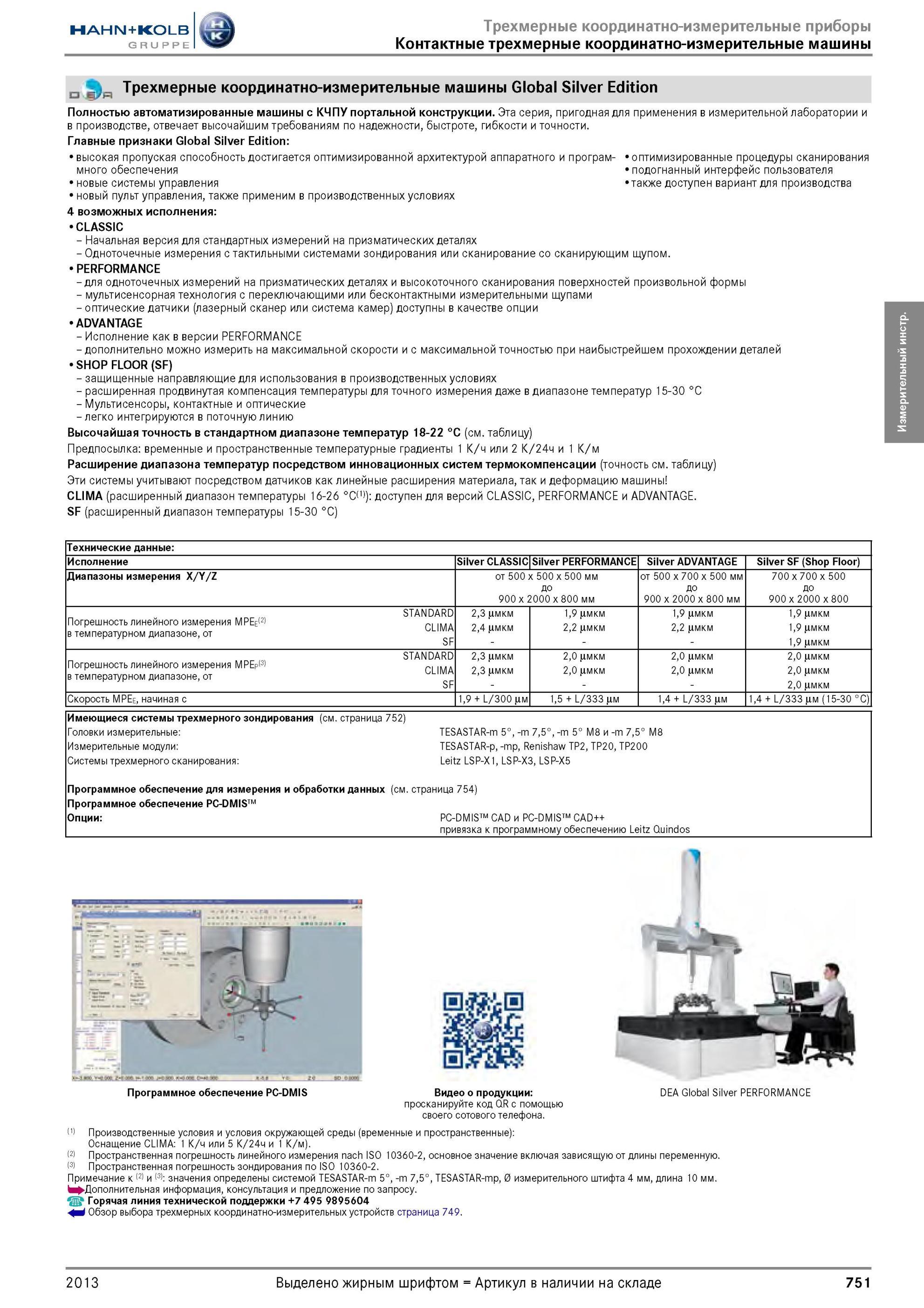

Трехмерные координатно-измерительные машины Global Silver Edition Полностью автоматизированные машины с КЧПУ портальной конструкции Эта серия, пригодн

Трехмерные координатно-измерительные машины Global Silver Edition Полностью автоматизированные машины с КЧПУ портальной конструкции. Эта серия, пригодная для применения в измерительной лаборатории и в производстве, отвечает высочайшим требованиям по надежности, быстроте, гибкости и точности. Главные признаки Global Silver Edition высокая пропуская способность достигается оптимизированной архитектурой аппаратного и програм- оптимизированные процедуры сканирования много обеспечения подогнанный интерфейс пользователя новые системы управления также доступен вариант для производства новый пульт управления, также применим в производственных условиях 4 возможных исполнения CLASSIC Начальная версия для стандартных измерений на призматических деталях Одноточечные измерения с тaктильными системами зондирования или сканирование со сканирующим щупом. PERFORMANCE -для одноточечных измерений на призматических деталях и высокоточного сканирования поверхностей произвольной формы мультисенсорная технология с переключающими или бесконтактными измерительными щупами оптические датчики (лазерный сканер или система камер) доступны в качестве опции ADVANTAGE Исполнение как в версии PERFORMANCE дополнительно можно измерить на максимальной скорости и с максимальной точностью при наибыстрейшем прохождении деталей SHOP FLOOR (SF) -защищенные направляющие для использования в производственных условиях расширенная продвинутая компенсация температуры для точного измерения даже в диапазоне температур 15-30 °C Мультисенсоры, контактные и оптические легко интегрируются в поточную линию Высочайшая точность в стандартном диапазоне температур 18-22 °C (см. таблицу) Предпосылка временные и пространственные температурные градиенты 1 K/ч или 2 К/24ч и 1 K/м Расширение диапазона температур посредством инновационных систем термокомпенсации (точность см. таблицу) Эти системы учитывают посредством датчиков как линейные расширения материала, так и деформацию машины CLIMA (расширенный диапазон температуры 16-26 °C(1)) доступен для версий CLASSIC, PERFORMANCE и ADVANTAGE. SF (расширенный диапазон температуры 15-30 °C) Технические данные Исполнение Silver CLASSIC Silver PERFORMANCE Silver ADVANTAGE Silver SF (Shop Floor) Диапазоны измерения X/Y/Z от 500 x 500 x 500 мм до 900 x 2000 x 800 мм от 500 x 700 x 500 мм до 900 x 2000 x 800 мм 700 x 700 x 500 до 900 x 2000 x 800 STANDARD Погрешность линейного измерения MPEe(2) CLIMA в температурном диапазоне, от SF 2.3 цмкм 2.4 цмкм 1,9 цмкм 2,2 цмкм 1,9 цмкм 2,2 цмкм 1.9 цмкм 1.9 цмкм 1.9 цмкм STANDARD Погрешность линейного измерения MPEp(3) CLIMA в температурном диапазоне, от SF 2.3 цмкм 2.3 цмкм 2.0 цмкм 2.0 цмкм 2.0 цмкм 2.0 цмкм 2.0 цмкм 2.0 цмкм 2.0 цмкм Скорость MPEe, начиная с 1,9 + L/300 цм 1,5 + L/333 цм 1,4 + L/333 цм 1,4 + L/333 цм (15-30 °C) Имеющиеся системы трехмерного зондирования (см. страница 752) Головки измерительные TESASTAR-m 5°, -m 7,5°, -m 5° M8 и -m 7,5° M8 Измерительные модули TESASTAR-p, -mp, Renishaw TP2, TP20, TP200 Системы трехмерного сканирования Leitz LSP-X1, LSP-X3, LSP-X5 Программное обеспечение для измерения и обработки данных (см. страница 754) Программное обеспечение PC-DMIS Опции PC-DMIS CAD и PC-DMIS CAD++ привязка к программному обеспечению Leitz Quindos Программное обеспечение PC-DMIS Видео о продукции DEA Global Silver PERFORMANCE просканируйте код QR с помощью своего сотового телефона. I1) Производственные условия и условия окружающей среды (временные и пространственные) Оснащение CLIMA 1 К/ч или 5 К/24ч и 1 К/м). 2) Пространственная погрешность линейного измерения nach ISO 10360-2, основное значение включая зависящую от длины переменную. 3) Пространственная погрешность зондирования по ISO 10360-2. Примечание к (2) и (3) значения определены системой TESASTAR-m 5°, -m 7,5°, TESASTAR-mp, 0 измерительного штифта 4 мм, длина 10 мм. >Дополнительная информация, консультация и предложение по запросу. t Горячая линия технической поддержки Обзор выбора трехмерных координатно-измерительных устройств страница 749. 2013 751 Измерительный инструмент
