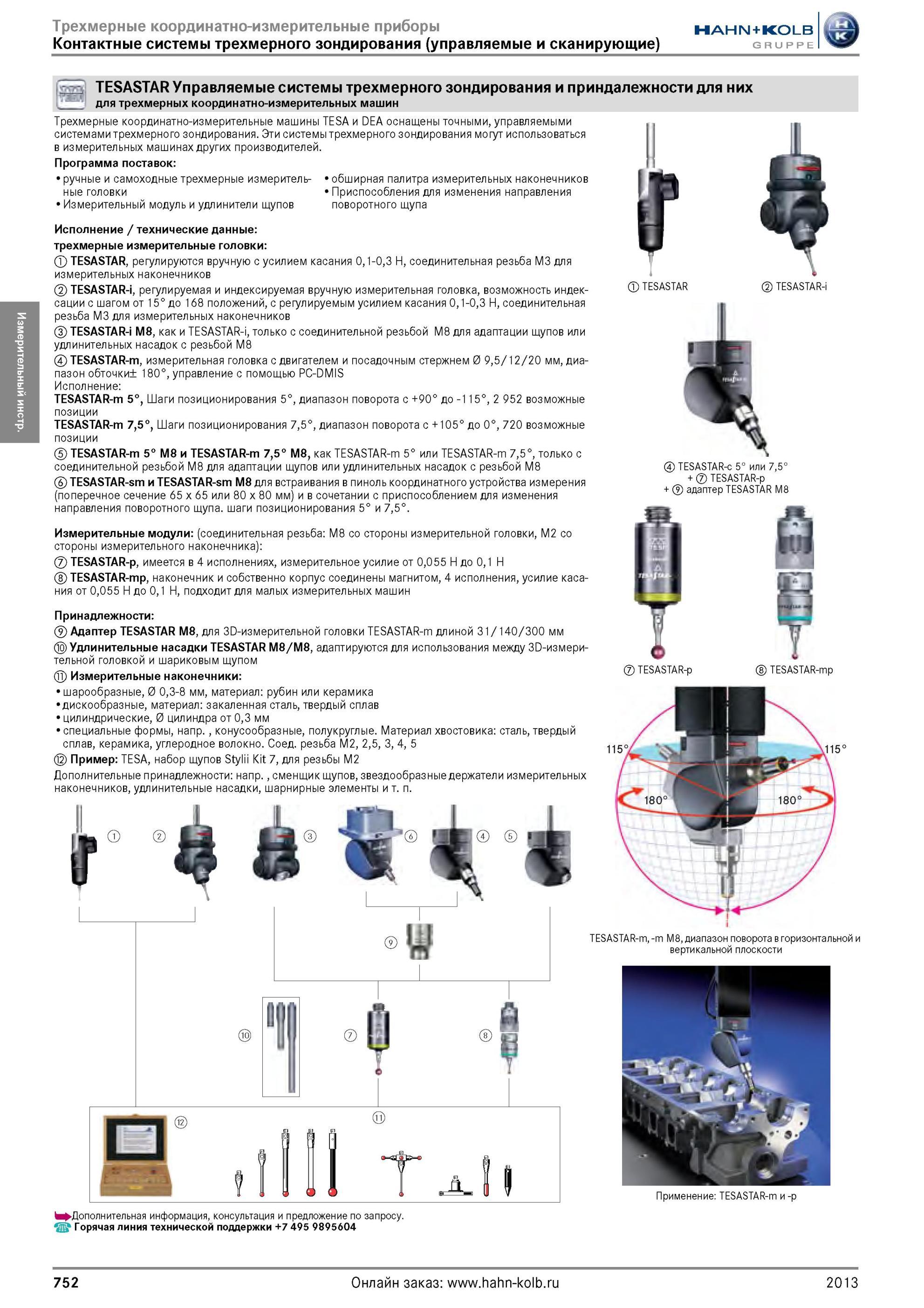

TESASTAR Управляемые системы трехмерного зондирования и приндалежности для них для трехмерных координатно-измерительных машин Трехмерные координатно-измерительные машины TESA и DEA оснащены точными, управляемыми системами трехмерного зондирования. Эти системы трехмерного зондирования могут использоваться в измерительных машинах других производителей. Программа поставок обширная палитра измерительных наконечников Приспособления для изменения направления поворотного щупа ручные и самоходные трехмерные измерительные головки Измерительный модуль и удлинители щупов Исполнение / технические данные трехмерные измерительные головки TESASTAR, регулируются вручную с усилием касания 0,1-0,3 Н, соединительная резьба M3 для измерительных наконечников TESASTAR-i, регулируемая и индексируемая вручную измерительная головка, возможность индексации с шагом от 15° до 168 положений, с регулируемым усилием касания 0,1 -0,3 Н, соединительная резьба M3 для измерительных наконечников TESASTAR-i М8, как и TESASTAR-i, только с соединительной резьбой M8 для адаптации щупов или удлинительных насадок с резьбой M8 TESASTAR-m, измерительная головка с двигателем и посадочным стержнем 0 9,5/12/20 мм, диапазон обточки± 180°, управление с помощью PC-DMIS Исполнение TESASTAR-m 5°, Шаги позиционирования 5°, диапазон поворота с +90° до -115°, 2 952 возможные позиции TESASTAR-m 7,5°, Шаги позиционирования 7,5°, диапазон поворота с +105° до 0°, 720 возможные позиции TESASTAR-m 5° М8 и TESASTAR-m 7,5° М8, как TESASTAR-m 5° или TESASTAR-m 7,5°, только с соединительной резьбой M8 для адаптации щупов или удлинительных насадок с резьбой M8 TESASTAR-sm и TESASTAR-sm М8 для встраивания в пиноль координатного устройства измерения (поперечное сечение 65 x 65 или 80 x 80 мм) и в сочетании с приспособлением для изменения направления поворотного щупа. шаги позиционирования 5° и 7,5°. Измерительные модули (соединительная резьба M8 со стороны измерительной головки, M2 со стороны измерительного наконечника) TESASTAR-p, имеется в 4 исполнениях, измерительное усилие от 0,055 до 0,1 TESASTAR-mp, наконечник и собственно корпус соединены магнитом, 4 исполнения, усилие касания от 0,055 до 0,1 Н, подходит для малых измерительных машин Принадлежности Адаптер TESASTAR М8, для 3D-измерительной головки TESASTAR-m длиной 31/140/300 мм Удлинительные насадки TESASTAR М8/М8, адаптируются для использования между 3D-измери-тельной головкой и шариковым щупом Измерительные наконечники шарообразные, 0 0,3-8 мм, материал рубин или керамика дискообразные, материал закаленная сталь, твердый сплав цилиндрические, 0 цилиндра от 0,3 мм специальные формы, напр., конусообразные, полукруглые. Материал хвостовика сталь, твердый сплав, керамика, углеродное волокно. Соед. резьба M2, 2,5, 3, 4, 5 Пример TESA, набор щупов Stylii Kit 7, для резьбы M2 Дополнительные принадлежности напр., сменщик щупов, звездообразные держатели измерительных наконечников, удлинительные насадки, шарнирные элементы и т. п. TESASTAR 2 TESASTAR-i TESASTAR-с 5° или 7, + TESASTAR-p + адаптер TESASTAR M TESASTAR-p TESASTAR-mp TESASTAR-m, -mM8, диапазон поворота в горизонтальной и вертикальной плоскости Применение TESASTAR-m и -p >Дополнительная информация, консультация и предложение по запросу. Горячая линия технической поддержки 752 2013
