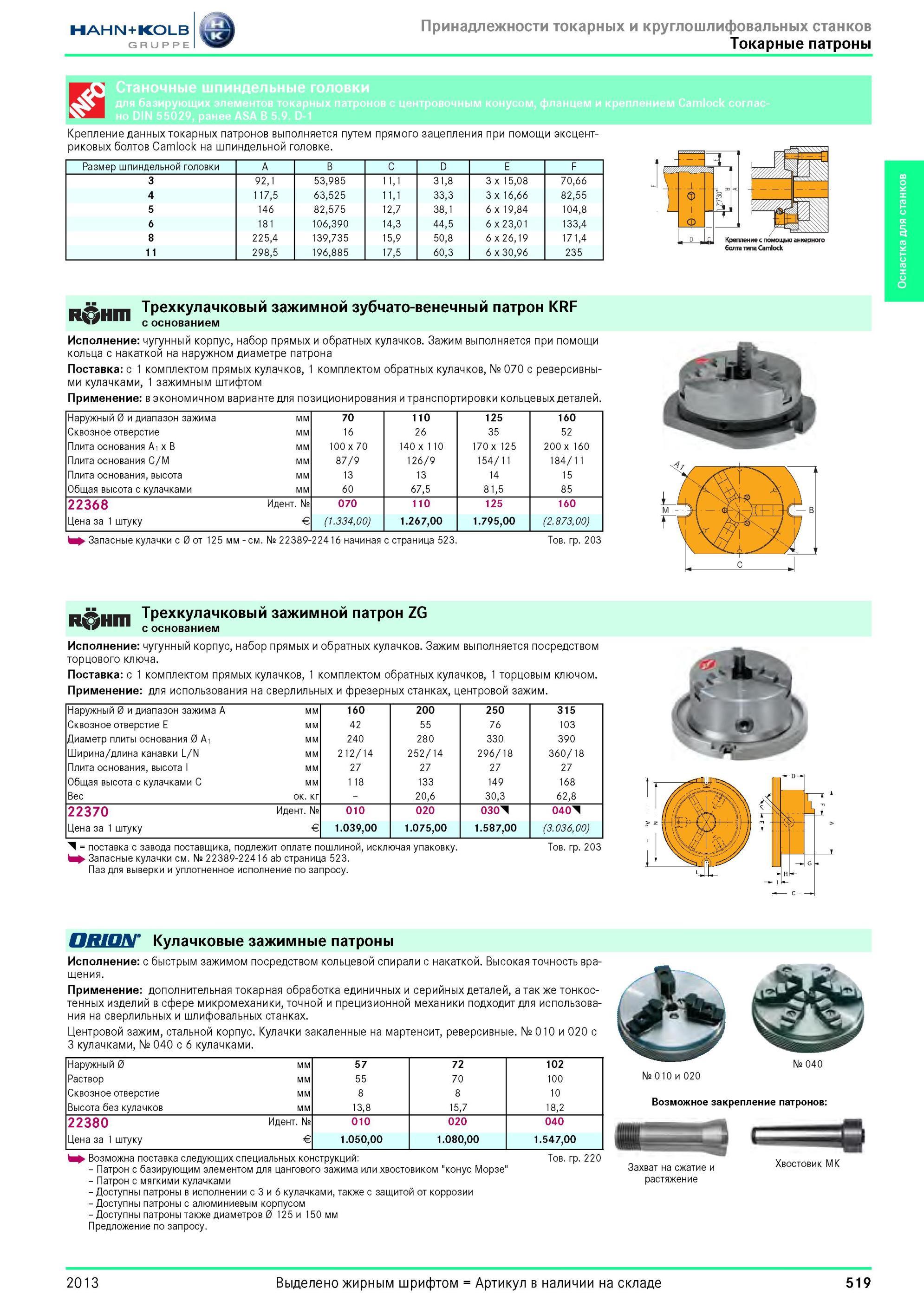

Трехкулачковый зажимной зубчато-венечный патрон Rohm KRF с основанием Конструкция и размеры Чугунный корпус, набор прямых и обратных кулачков. Зажим выполняется при помощи кольца с накаткой на наружном диаметре патрона Поставка с 1 комплектом прямых кулачков, 1 комплектом обратных кулачков, № 070 с реверсивными кулачками, 1 зажимным штифтом Применение в экономичном варианте для позиционирования и транспортировки кольцевых деталей. Наружный 0 и диапазон зажима мм 70 110 125 160 Сквозное отверстие мм 16 26 35 52 Плита основания A1 x B мм 100x70 140 x110 170 x 125 200 x 160 Плита основания C/M мм 87/9 126/9 154/11 184/11 Плита основания, высота мм 13 13 14 15 Общая высота с кулачками мм 60 67,5 81,5 85 22368 Идентификационный номер № 070 110 125 160 Цена за 1 штуку Евро € (1.334,00) 1.267,00 1.795,00 (2.873,00) Запасные кулачки с 0 от 125 мм см. № 22389-22416 начиная с страница 523. Тов. гр. 203 M Г' Трехкулачковый зажимной патрон ZG с основанием Исполнение чугунный корпус, набор прямых и обратных кулачков. Зажим выполняется посредством торцового ключа. Поставка с 1 комплектом прямых кулачков, 1 комплектом обратных кулачков, 1 торцовым ключом. Применение для использования на сверлильных и фрезерных станках, центровой зажим. Наружный 0 и диапазон зажима A мм 160 200 250 315 Сквозное отверстие E мм 42 55 76 103 Диаметр плиты основания 0 A1 мм 240 280 330 390 Ширина/длина канавки L/N мм 212/14 252/14 296/18 360/18 Плита основания, высота I мм 27 27 27 27 Общая высота с кулачками C мм 1 18 133 149 168 Вес ок. кг 20,6 30,3 62,8 22370 Идентификационный номер № 010 020 030d 040d Цена за 1 штуку Евро € 1.039,00 1.075,00 1.587,00 (3.036,00) d поставка с завода поставщика, подлежит оплате пошлиной, исключая упаковку. Запасные кулачки см. № 22389-22416 ab страница 523. Паз для еыеерки и уплотненное исполнение по запросу. Тов. гр. 203 ORIOIM’ Кулачковые зажимные патроны Исполнение с быстрым зажимом посредством кольцевой спирали с накаткой. Высокая точность вращения. Применение дополнительная токарная обработка единичных и серийных деталей, а так же тонкостенных изделий в сфере микромеханики, точной и прецизионной механики подходит для использования на сверлильных и шлифовальных станках. Центровой зажим, стальной корпус. Кулачки закаленные на мартенсит, реверсивные. № 010 и 020 с 3 кулачками, № 040 с 6 кулачками. Наружный 0 мм 57 72 102 Раствор мм 55 70 100 Сквозное отверстие мм 8 8 10 Высота без кулачков мм 13,8 15,7 18,2 22380 Идентификационный номер № 010 020 040 Цена за 1 штуку Евро € 1.050,00 1.080,00 1.547,00 Возможна поставка следующих специальных конструкций Тов. гр. 220 Патрон с базирующим элементом для цангового зажима или хвостовиком "конус Морзе" Патрон с мягкими кулачками Доступны патроны в исполнении с 3 и 6 кулачками, также с защитой от коррозии Доступны патроны с алюминиевым корпусом Доступны патроны также диаметров 0 125 и 150 мм Предложение по запросу. № 010 и 020 Возможное закрепление патронов Захват на сжатие и Хв°ст°вик MK растяжение 2013 519 Оснастка для станков Крепление данных токарных патронов выполняется путем прямого зацепления при помощи эксцентриковых болтов Camlock на шпиндельной головке. Размер шпиндельной головки A B C D E F 3 92,1 53,985 11,1 31,8 3 x 15,08 70,66 4 117,5 63,525 11,1 33,3 3 x 16,66 82,55 5 146 82,575 12,7 38,1 6 x 19,84 104,8 6 181 106,390 14,3 44,5 6 x 23,01 133,4 8 225,4 139,735 15,9 50,8 6 x 26,19 171,4 11 298,5 196,885 17,5 60,3 6 x 30,96 235 Крепление с помощью анкерного болта шпа Camlock
