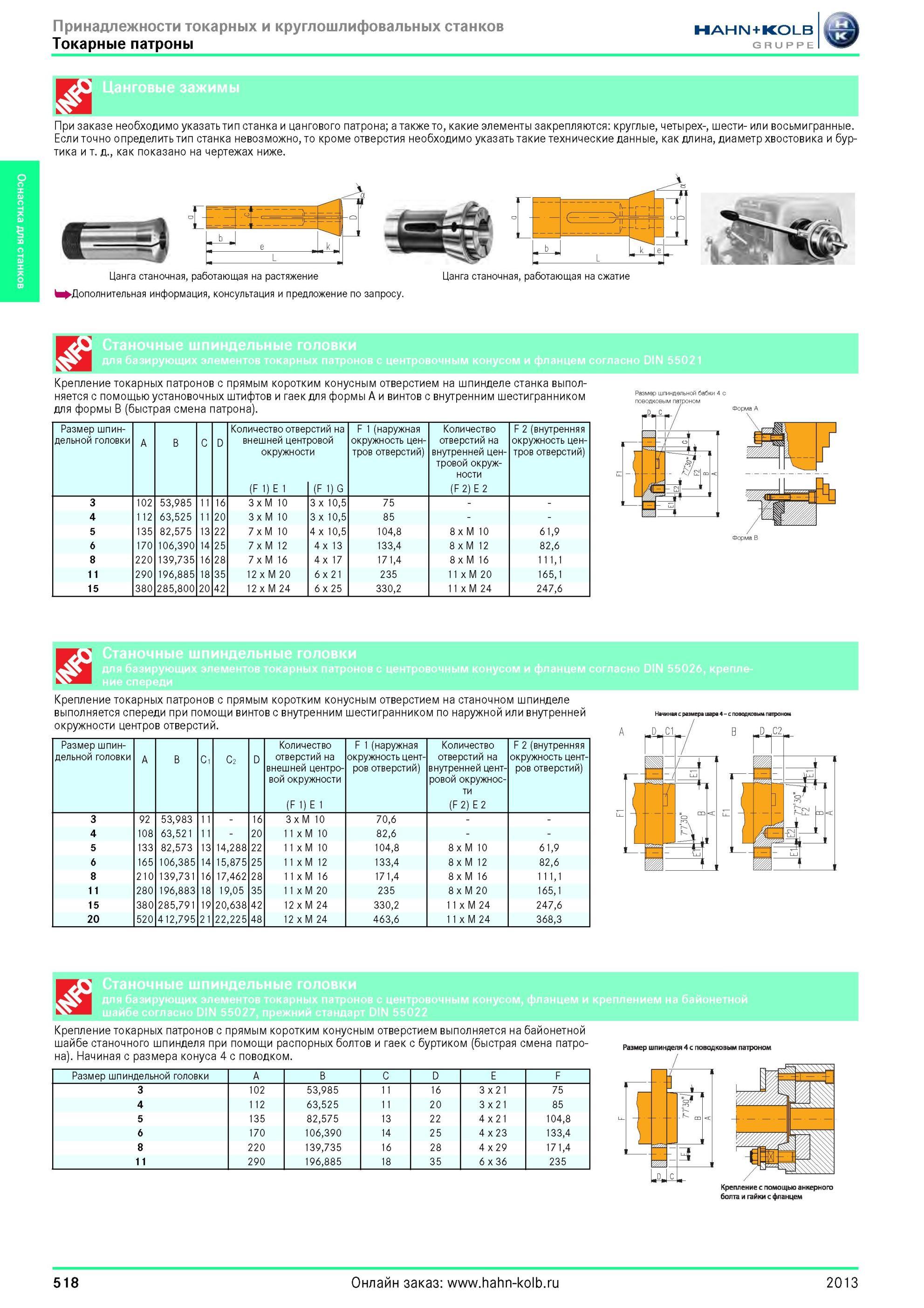

Токарные патроны от Hahn Kolb При заказе необходимо указать тип станка и цангового патрона; а также то, какие элементы закрепляются круглые, четырех-, шести- или восьмигранные. Если точно определить тип станка невозможно, то кроме отверстия необходимо указать такие технические данные, как длина, диаметр хвостовика и буртика и т. д., как показано на чертежах ниже. Цанга станочная, работающая на растяжение >Дополнительная информация, консультация и предложение по запросу. Цанга станочная, работающая на сжатие Крепление токарных патронов с прямым коротким конусным отверстием на шпинделе станка выполняется с помощью установочных штифтов и гаек для формы А и винтов с внутренним шестигранником для формы В (быстрая смена патрона). Размер шпиндельной головки A B C D Количество отверстий на внешней центровой окружности F 1 (наружная окружность центров отверстий) Количество отверстий на внутренней центровой окружности F 2 (внутренняя окружность центров отверстий) (F 1) E 1 (F 1) G (F 2) E 2 3 102 53,985 11 16 3 x M 10 3 x 10,5 75 4 112 63,525 11 20 3 x M 10 3 x 10,5 85 5 135 82,575 13 22 7 x M 10 4 x 10,5 104,8 8 x M 10 61,9 6 170 106,390 14 25 7 x M 12 4 x 13 133,4 8 x M 12 82,6 8 220 139,735 16 28 7 x M 16 4 x 17 171,4 8 x M 16 111,1 11 290 196,885 18 35 12 x M 20 6 x 21 235 11 x M 20 165,1 15 380 285,800 20 42 12 x M 24 6 x 25 330,2 11 x M 24 247,6 Размер шпиндельной бабки 4 с Крепление токарных патронов с прямым коротким конусным отверстием на станочном шпинделе выполняется спереди при помощи винтов с внутренним шестигранником по наружной или внутренней окружности центров отверстий. Размер шпин- Количество F 1 (наружная Количество F 2 (внутренняя дельной головки A B C1 C2 D отверстий на внешней центровой окружности окружность центров отверстий) отверстий на внутренней центровой окружности окружность центров отверстий) (F 1) E 1 (F 2) E 2 3 92 53,983 11 16 3 x M 10 70,6 4 108 63,521 11 20 11 x M 10 82,6 5 133 82,573 13 14,288 22 11 x M 10 104,8 8 x M 10 61,9 6 165 106,385 14 15,875 25 11 x M 12 133,4 8 x M 12 82,6 8 210 139,731 16 17,462 28 11 x M 16 171,4 8 x M 16 111,1 11 280 196,883 18 19,05 35 11 x M 20 235 8 x M 20 165,1 15 380 285,791 19 20,638 42 12 x M 24 330,2 11 x M 24 247,6 20 520 412,795 21 22,225 48 12 x M 24 463,6 11 x M 24 368,3 Начиная с размера шара 4 с поводковым патроном Крепление токарных патронов с прямым коротким конусным отверстием выполняется на байонетной шайбе станочного шпинделя при помощи распорных болтов и гаек с буртиком (быстрая смена патрона). Начиная с размера конуса 4 с поводком. Размер шпиндельной головки A B C D E F 3 102 53,985 11 16 3 x 21 75 4 112 63,525 11 20 3 x 21 85 5 135 82,575 13 22 4 x 21 104,8 6 170 106,390 14 25 4 x 23 133,4 8 220 139,735 16 28 4 x 29 171,4 11 290 196,885 18 35 6 x 36 235 Размер шпинделя 4 с поводковым патроном Крепление с помощью анкерного болта и гайки с фланцем Форма A Форма B 518 2013
