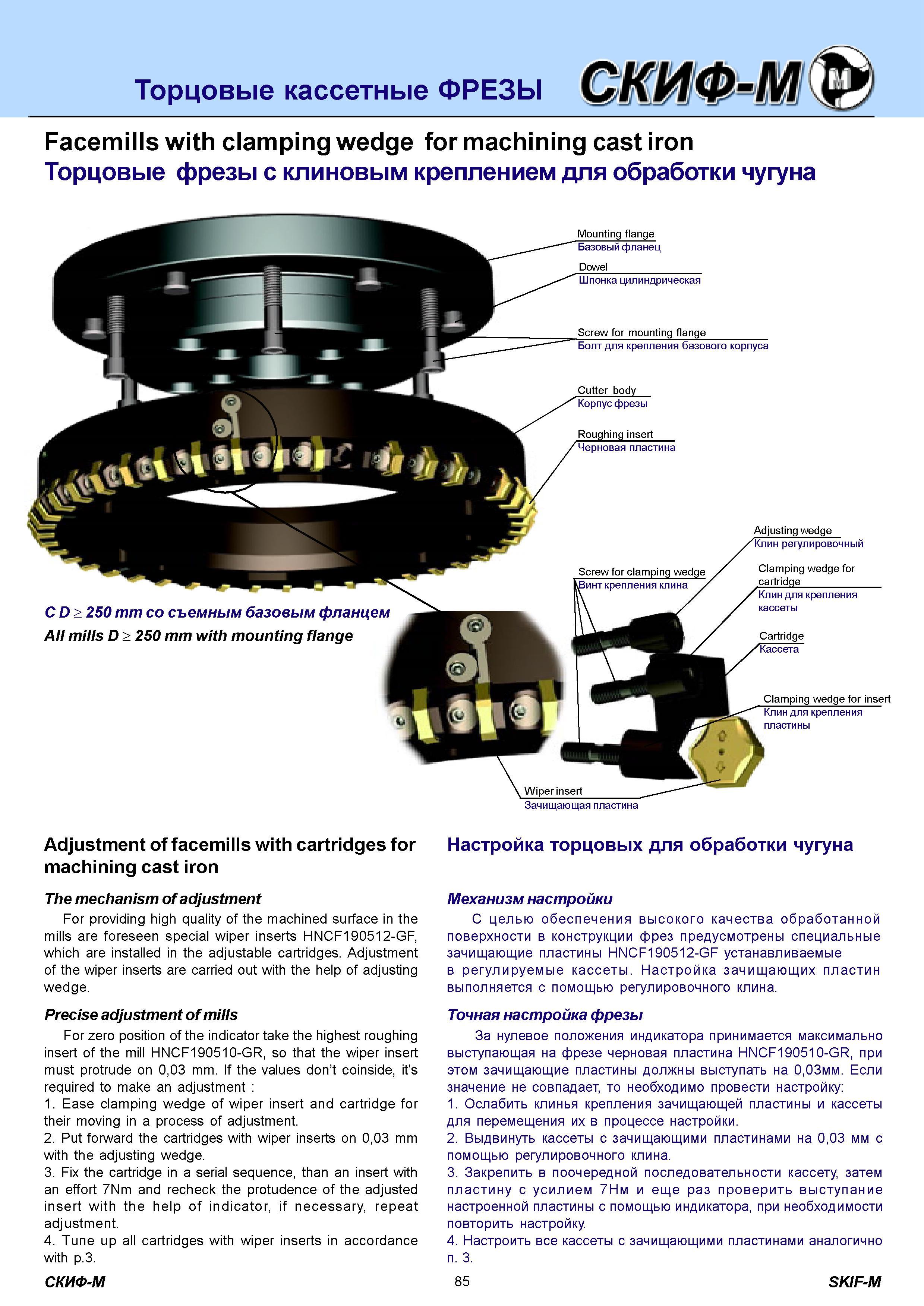

Торцовые кассетные сборные фрезы Скиф-М с механическим клиновым креплением сменных твердосплавных режущих пластин Фрезерный инструмент для обработки чугуна Facemills with clamping wedge for machining cast iron Mounting flange Базовый фланец С D 250 mm со съемным базовым фланцем All mills D 250 mm with mounting flange Зачищающая пластина Adjustment of facemills with cartridges for machining cast iron The mechanism of adjustment For providing high quality of the machined surface in the mills are foreseen special wiper inserts HNCF190512-GF, which are installed in the adjustable cartridges. Adjustment of the wiper inserts are carried out with the help of adjusting wedge. Precise adjustment of mills For zero position of the indicator take the highest roughing insert of the mill HNCF190510-GR, so that the wiper insert must protrude on 0,03 mm. If the values don't coinside, it's required to make an adjustment 1. Ease clamping wedge of wiper insert and cartridge for their moving in a process of adjustment. 2. Put forward the cartridges with wiper inserts on 0,03 mm with the adjusting wedge. 3. Fix the cartridge in a serial sequence, than an insert with an effort 7Nm and recheck the protudence of the adjusted insert with the help of indicator, if necessary, repeat adjustment. 4. Tune up all cartridges with wiper inserts in accordance with p.3. Настройка торцовых для обработки чугуна Механизм настройки С целью обеспечения высокого качества обработанной поверхности в конструкции фрез предусмотрены специальные зачищающие пластины HNCF190512-GF устанавливаемые в регулируемые кассеты. Настройка зачищающих пластин выполняется с помощью регулировочного клина. Точная настройка фрезы За нулевое положения индикатора принимается максимально выступающая на фрезе черновая пластина HNCF190510-GR, при этом зачищающие пластины должны выступать на 0,03мм. Если значение не совпадает, то необходимо провести настройку 1. Ослабить клинья крепления зачищающей пластины и кассеты для перемещения их в процессе настройки. 2. Выдвинуть кассеты с зачищающими пластинами на 0,03 мм с помощью регулировочного клина. 3. Закрепить в поочередной последовательности кассету затем пластину с усилием 7Нм и еще раз проверить выступание настроенной пластины с помощью индикатора, при необходимости повторить настройку 4. Настроить все кассеты с зачищающими пластинами аналогично п. 3. СКИФ-М 85 SKIF-M Торцовые кассетные ФРЕЗЫ
