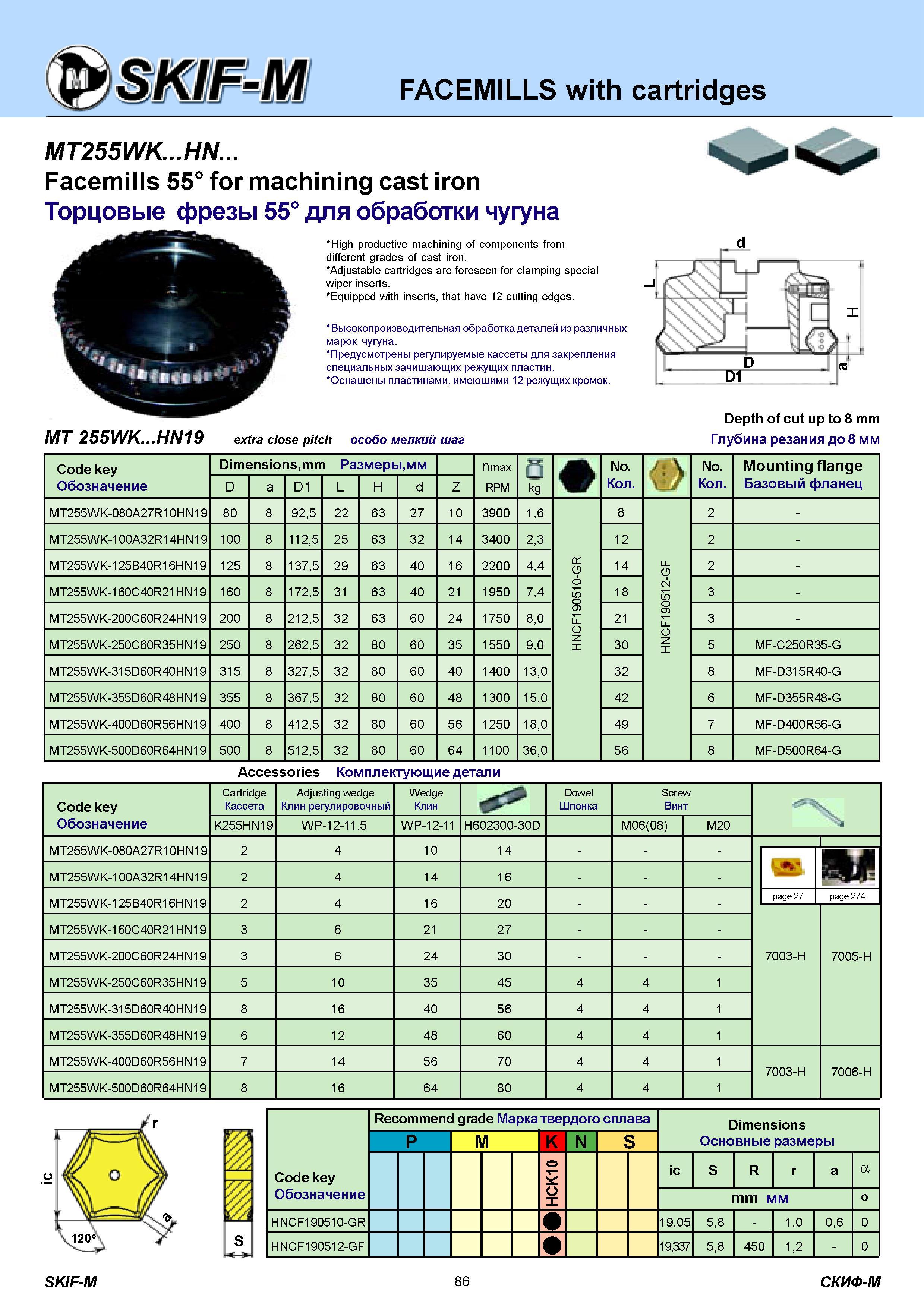

FACEMILLS with cartridges MT255WK HN Facemills 55° for machining cast iron Торцовые фрезы 55° для обработки чугуна High productive machining of components from different grades of cast iron. Adjustable cartridges are foreseen for clamping special wiper inserts. Equipped with inserts, that have 12 cutting edges. Высокопроизводительная обработка деталей из различных марок чугуна. Предусмотрены регулируемые кассеты для закрепления специальных зачищающих режущих пластин. Оснащены пластинами, имеющими 12 режущих кромок. pxif 1 /iii i D D1 MT 255WK HN19 extra close pitch особо мелкий шаг Depth of cut up to 8 mm Глубина резания до 8 мм d Code key Обозначение Dimensions,mm Размеры,мм nmax 0 kg No. No. Mounting flange D a D1 L H d Z RPM LJ Количество Количество Базовый фланец MT255WK-080A27R10HN19 80 8 92,5 22 63 27 10 3900 1,6 8 2 MT255WK-100A32R14HN19 100 8 112,5 25 63 32 14 3400 2,3 12 2 MT255WK-125B40R16HN19 125 8 137,5 29 63 40 16 2200 4,4 HNCF190510-GR 14 HNCF190512-GF 2 MT255WK-160C40R21HN19 160 8 172,5 31 63 40 21 1950 7,4 18 3 MT255WK-200C60R24HN19 200 8 212,5 32 63 60 24 1750 8,0 21 3 MT255WK-250C60R35HN19 250 8 262,5 32 80 60 35 1550 9,0 30 5 MF-C250R35-G MT255WK-315D60R40HN19 315 8 327,5 32 80 60 40 1400 13,0 32 8 MF-D315R40-G MT255WK-355D60R48HN19 355 8 367,5 32 80 60 48 1300 15,0 42 6 MF-D355R48-G MT255WK-400D60R56HN19 400 8 412,5 32 80 60 56 1250 18,0 49 7 MF-D400R56-G MT255WK-500D60R64HN19 500 8 512,5 32 80 60 64 1100 36,0 56 8 MF-D500R64-G Accessories Комплектующие детали Code key Обозначение Cartridge Кассета Adjusting wedge Клин регулировочный Wedge Клин 4 Dowel Шпонка Screw Винт K255HN19 WP-12-11.5 WP-12-11 H602300-30D M06(08) M20 MT255WK-080A27R10HN19 2 4 10 14 1 m MT255WK-100A32R14HN19 2 4 14 16 MT255WK-125B40R16HN19 2 4 16 20 page 27 page 274 7005-H MT255WK-160C40R21HN19 3 6 21 27 7003-H MT255WK-200C60R24HN19 3 6 24 30 MT255WK-250C60R35HN19 5 10 35 45 4 4 1 MT255WK-315D60R40HN19 8 16 40 56 4 4 1 MT255WK-355D60R48HN19 6 12 48 60 4 4 1 MT255WK-400D60R56HN19 7 14 56 70 4 4 1 7003-H 7006-H MT255WK-500D60R64HN19 8 16 64 80 4 4 1 i S Code key Обозначение Recommend grade Марка твердого сплава Dimensions Основные размеры P /1 K N S HCK10 ic S R r a a mm мм o HNCF190510-GR 19,05 5,8 1,0 0,6 0 HNCF190512-GF 19,337 5,8 450 1,2 0 SKIF-M 86 СКИФ-М
