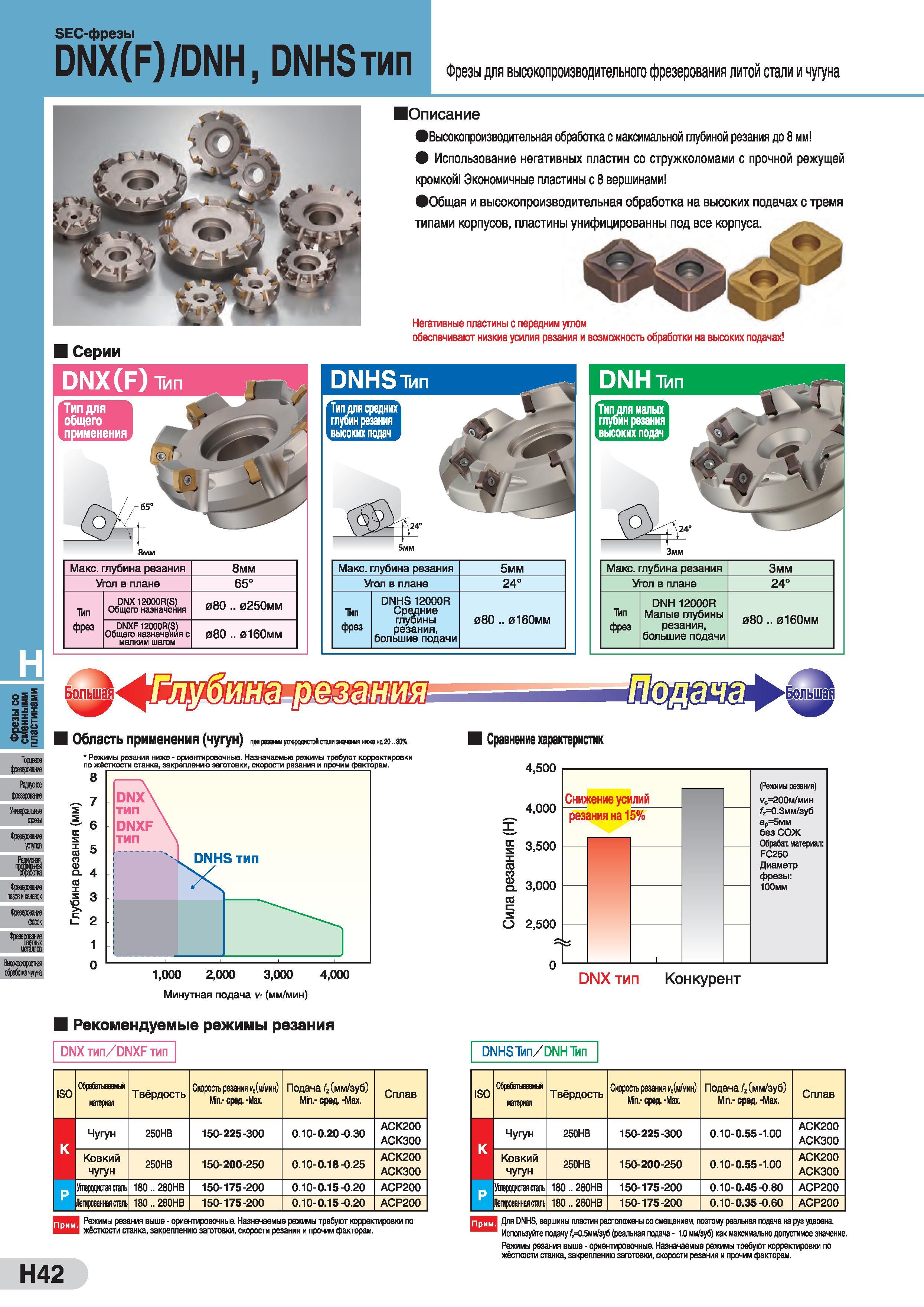

Торцевые фрезы Sumitomo для высокопроизводительного фрезерования литой стали и чугуна Описание металлорежущего инструмента из Японии _ Высокопроизводительная обработка с максимальной глубиной резания до 8 мм О Использование негативных пластин со стружколомами с прочной режущей кромкой Экономичные пластины с 8 вершинами Общая и высокопроизводительная обработка на высоких подачах с тремя типами корпусов, пластины унифицированны под все корпуса. Серии Негативные пластины с передним углом обеспечивают низкие усилия резания и возможность обработки на высоких подачах DNX(F) Тип DNHTnn максимальная глубина резания 8мм Угол в плане 65° Тип фрез DNX 12000R(S) Общего назначения 080 .. 0250мм DNXF 12000R(S) Общего назначения с мелким шагом 080 .. 0160мм максимальная глубина резания 5мм Угол в плане 24° Тип фрез DNHS 12000R Средние глубины резания, большие подачи 080 .. 0160мм максимальная глубина резания Змм Угол в плане 24° Тип фрез DNH 12000R Малые глубины резания, большие подачи 080 .. 0160мм Область применения (чугун) при резан углеродистой стали значения ниже на 20,, 30% Режимы резания ниже - ориентировочные. Назначаемые режимы требуют корректировки по жёсткости станка, закреплению заготовки, скорости резания и прочим факторам. Радиусное фрезероме №еерсалыье рута мая. фасок Фрезерование цвегаых металлов Вьшшрста 0) о. со £ с; 1,000 2,000 3,000 4,000 Минутная подача v\ (мм/мин) / ъ j Сравнение характеристик 4,500 4,000 х I 3,500 X со 8. з.ооо сб О 2,500 Снижение усилий резания на 15% (Режимы резания) ус=200м/мин fz=О.Змм/зуб ар=5мм без СОЖ Обрабат. материал: FC250 Диаметр фрезы: 100мм DNX тип Конкурент Рекомендуемые режимы резания DNX тип/DNXF тип ISO Обрабатываемый материал Т вёрдость Скорость резания ус(м/мин) Min.-сред.-Мах. Подача fz( мм/зуб) Min.- сред. -Мах. Сплав Чугун 250HB 150-225-300 0.10-0.20-0.30 ACK200 АСКЗОО Ковкий чугун 250HB 150-200-250 0.10-0.18-0.25 ACK200 АСКЗОО Н Мларедистая паль 180.. 280HB 150-175-200 0.10-0.15-0.20 АСР200 Пепфовапстап 180.. 280HB 150-175-200 0.10-0.15-0.20 АСР200 I Режимы резания выше - ориентировочные. Назначаемые режимы требуют корректировки по I жёсткости станка, закреплению заготовки, скорости резания и прочим факторам. DNHSTnn/DNHTnn Обрабатываемый материал T вёрдость Скорость резания гс м/мин) Min.-сред.-Мах. Подача 4 (мм/зуб) Min.- сред. -Мах. Сплав Чугун 250HB 150-225-300 0.10-0.55-1.00 АСК200 АСКЗОО Ковкий чугун 250НВ 150-200-250 0.10-0.55-1.00 АСК200 АСКЗОО Илродисш сталь 180.. 280НВ 150-175-200 0.10-0.45-0.80 АСР200 Психованная сталь 180.. 280HB 150-175-200 0.10-0.35-0.60 АСР200 Для DNHS, вершины пластин расположены со смещением, поэтому реальная подача на руз удвоена. Используйте подачу =0.5мм/зуб (реальная подача - 1.0 мм/зуб) как максимально допустумое значение. Режимы резания выше - ориентировочные. Назначаемые режимы требуют корректировки по жёсткости станка, закреплению заготовки, скорости резания и прочим факторам. Н42 SEC-фрезы DNX(F)/DNH, DNHSmn
