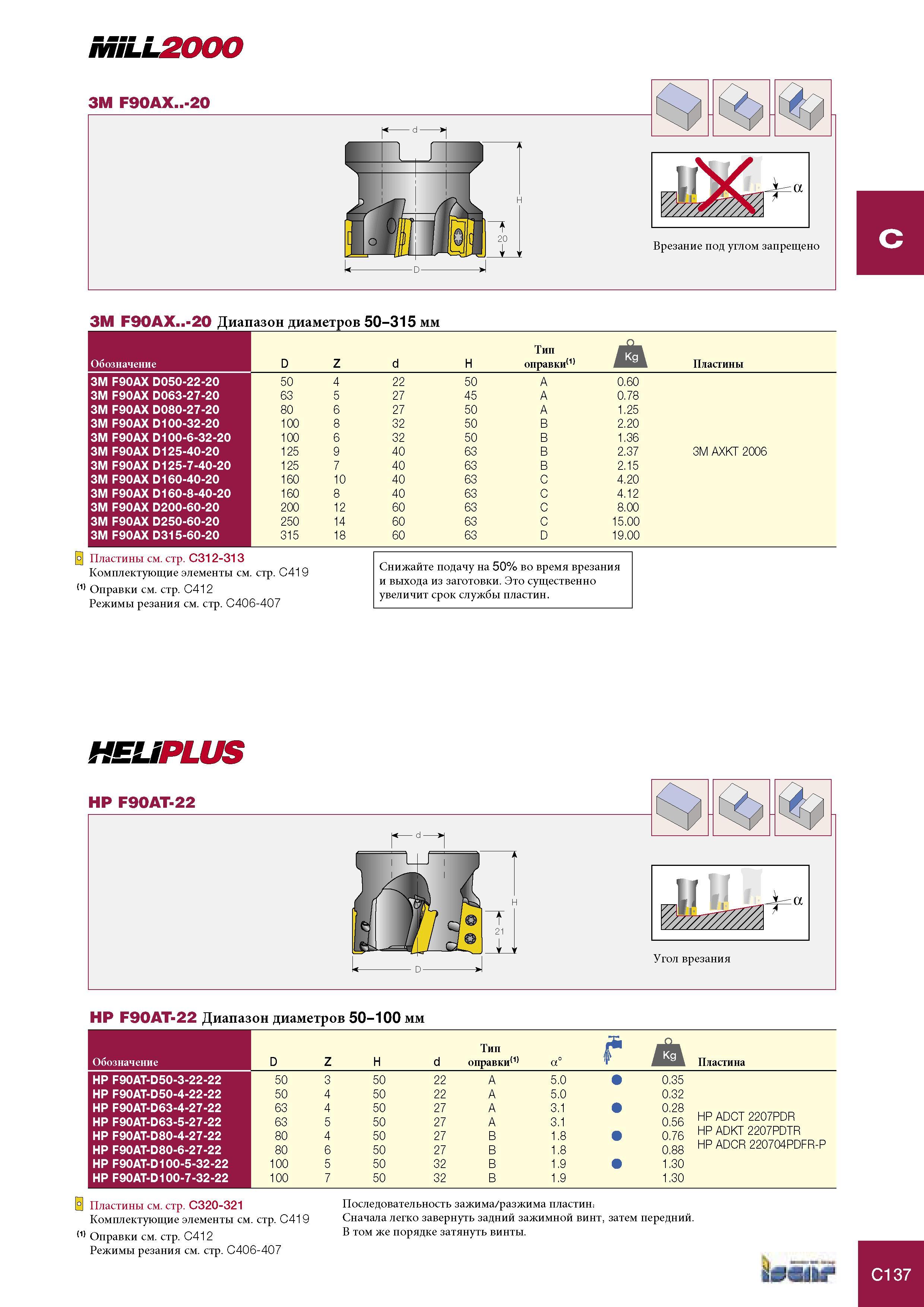

Торцевые фрезы Iscar со сменными режущими пластинами 3M F90AX -20 Диапазон диаметров 50-315 мм Обозначение D Z d H Тип оправки(1) Пластины 3M F90AX D050-22-2

Торцевые фрезы Iscar со сменными режущими пластинами 3M F90AX..-20 Диапазон диаметров 50-315 мм Обозначение D Z d H Тип оправки(1) Пластины 3M F90AX D050-22-20 50 4 22 50 A 0.60 3M F90AX D063-27-20 63 5 27 45 A 0.78 3M F90AX D080-27-20 80 6 27 50 A 1.25 3M F90AX D100-32-20 100 8 32 50 B 2.20 3M F90AX D100-6-32-20 100 6 32 50 B 1.36 3M F90AX D125-40-20 125 9 40 63 B 2.37 3M AXKT 2006 3M F90AX D125-7-40-20 125 7 40 63 B 2.15 3M F90AX D160-40-20 160 10 40 63 C 4.20 3M F90AX D160-8-40-20 160 8 40 63 C 4.12 3M F90AX D200-60-20 200 12 60 63 C 8.00 3M F90AX D250-60-20 250 14 60 63 C 15.00 3M F90AX D315-60-20 315 18 60 63 D 19.00 j Пластины см. стр. C312-313 Комплектующие элементы см. стр. C419 Оправки см. стр. C412 Режимы резания см. стр. C406-407 Снижайте подачу на 50% во время врезания и выхода из заготовки. Это существенно увеличит срок службы пластин. HELIPLUS D - HP F90AT-22 Диапазон диаметров 50-100 мм Обозначение D Z H d Тип оправки(1) a° Пластина HP F90AT-D50-3-22-22 50 3 50 22 A 5.0 0.35 HP F90AT-D50-4-22-22 50 4 50 22 A 5.0 0.32 HP F90AT-D63-4-27-22 63 4 50 27 A 3.1 0.28 HP F90AT-D63-5-27-22 63 5 50 27 A 3.1 0.56 HP ADCT 2207PDR HP F90AT-D80-4-27-22 80 4 50 27 B 1.8 0.76 HP ADKT 2207PDTR HP F90AT-D80-6-27-22 80 6 50 27 B 1.8 0.88 HP ADCR 220704PDFR-P HP F90AT-D100-5-32-22 100 5 50 32 B 1.9 1.30 HP F90AT-D100-7-32-22 100 7 50 32 B 1.9 1.30 Пластины см. стр. C320-321 Последовательность зажима/разжима пластин Комплектующие элементы см. стр. C419 Сначала легко завернуть задний зажимной винт, затем передний. <1> Оправки см. стр. C412 В том же порядке затянуть винты. Режимы резания см. стр. C406-407 i tr C C137
