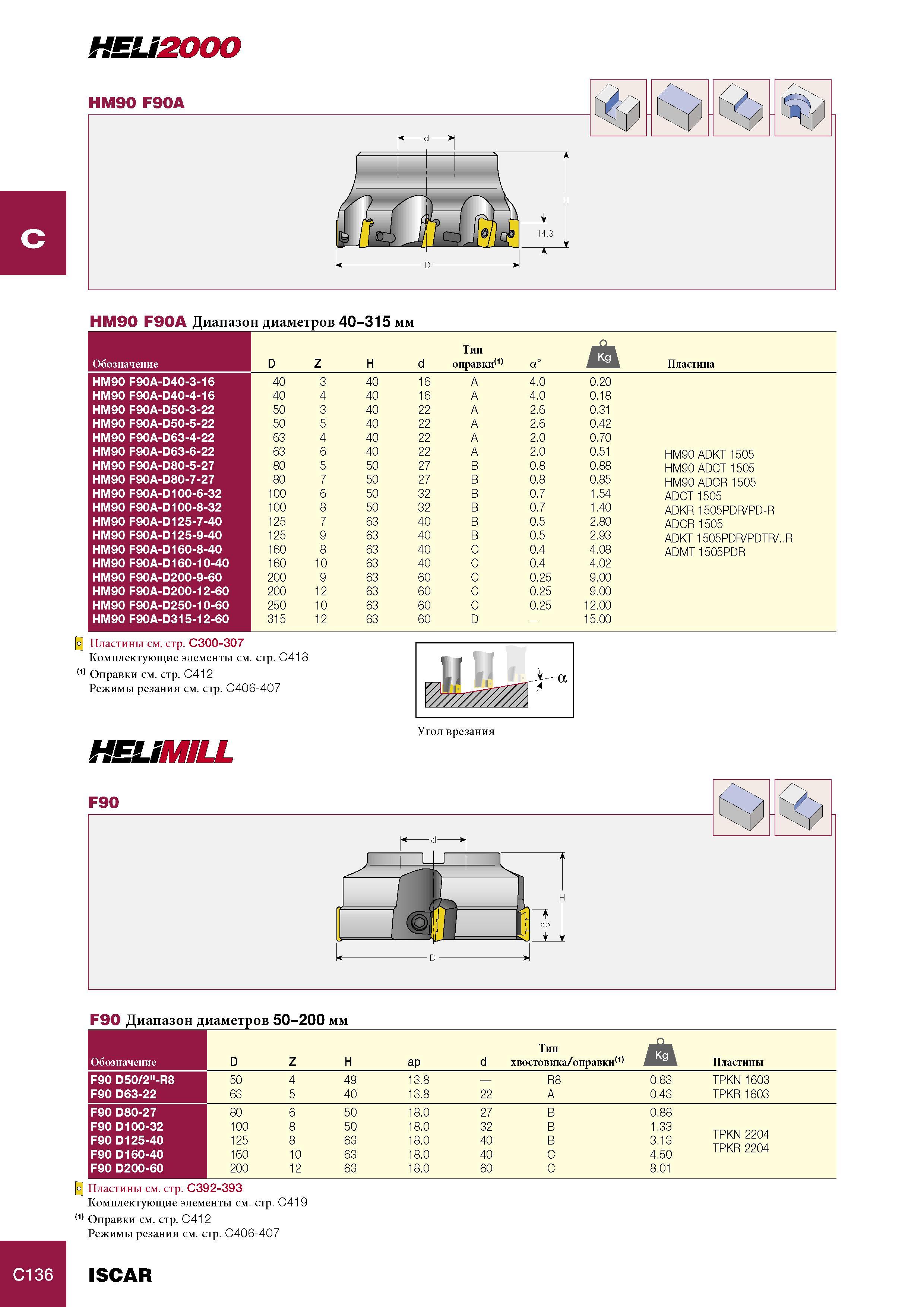

Насадные торцевые фрезы Iscar со сменными режущими пластинами HM90 F90A Диапазон диаметров 40-315 мм Обозначение D Z H d Тип оправки(1) а° Пластина HM90 F90A

Насадные торцевые фрезы Iscar со сменными режущими пластинами HM90 F90A Диапазон диаметров 40-315 мм Обозначение D Z H d Тип оправки(1) а° Пластина HM90 F90A-D40-3-16 40 3 40 16 A 4.0 0.20 HM90 F90A-D40-4-16 40 4 40 16 A 4.0 0.18 HM90 F90A-D50-3-22 50 3 40 22 A 2.6 0.31 HM90 F90A-D50-5-22 50 5 40 22 A 2.6 0.42 HM90 F90A-D63-4-22 63 4 40 22 A 2.0 0.70 HM90 F90A-D63-6-22 63 6 40 22 A 2.0 0.51 HM90 ADKT 1505 HM90 F90A-D80-5-27 80 5 50 27 B 0.8 0.88 HM90 ADCT 1505 HM90 F90A-D80-7-27 80 7 50 27 B 0.8 0.85 HM90 ADCR 1505 HM90 F90A-D100-6-32 100 6 50 32 B 0.7 1.54 ADCT 1505 HM90 F90A-D100-8-32 100 8 50 32 B 0.7 1.40 ADKR 1505PDR/PD-R HM90 F90A-D125-7-40 125 7 63 40 B 0.5 2.80 ADCR 1505 HM90 F90A-D125-9-40 125 9 63 40 B 0.5 2.93 ADKT 1505PDR/PDTR/..R HM90 F90A-D160-8-40 160 8 63 40 C 0.4 4.08 ADMT 1505PDR HM90 F90A-D160-10-40 160 10 63 40 C 0.4 4.02 HM90 F90A-D200-9-60 200 9 63 60 C 0.25 9.00 HM90 F90A-D200-12-60 200 12 63 60 C 0.25 9.00 HM90 F90A-D250-10-60 250 10 63 60 C 0.25 12.00 HM90 F90A-D315-12-60 315 12 63 60 D 15.00 > Пластины см. стр. C300-307 Комплектующие элементы см. стр. C418 Оправки см. стр. C412 Режимы резания см. стр. C406-407 HEUM/LL F90 Диапазон диаметров 50-200 мм Обозначение D Z H ap Тип d хвостовика/оправки(1) A Пластины F90 D50/2"-R8 50 4 49 13.8 R8 0.63 TPKN 1603 F90 D63-22 63 5 40 13.8 22 A 0.43 TPKR 1603 F90 D80-27 80 6 50 18.0 27 B 0.88 F90 D100-32 100 8 50 18.0 32 B 1.33 ТП1/М ПОЛ/1 F90 D125-40 125 8 63 18.0 40 B 3.13 IPKN 2204 TDI/D ПОГ\Л F90 D160-40 160 10 63 18.0 40 C 4.50 IPKR 2204 F90 D200-60 200 12 63 18.0 60 C 8.01 5 Пластины см. стр. C392-393 Комплектующие элементы см. стр. C419 Оправки см. стр. C412 Режимы резания см. стр. C406-407 C136 ISCAR
