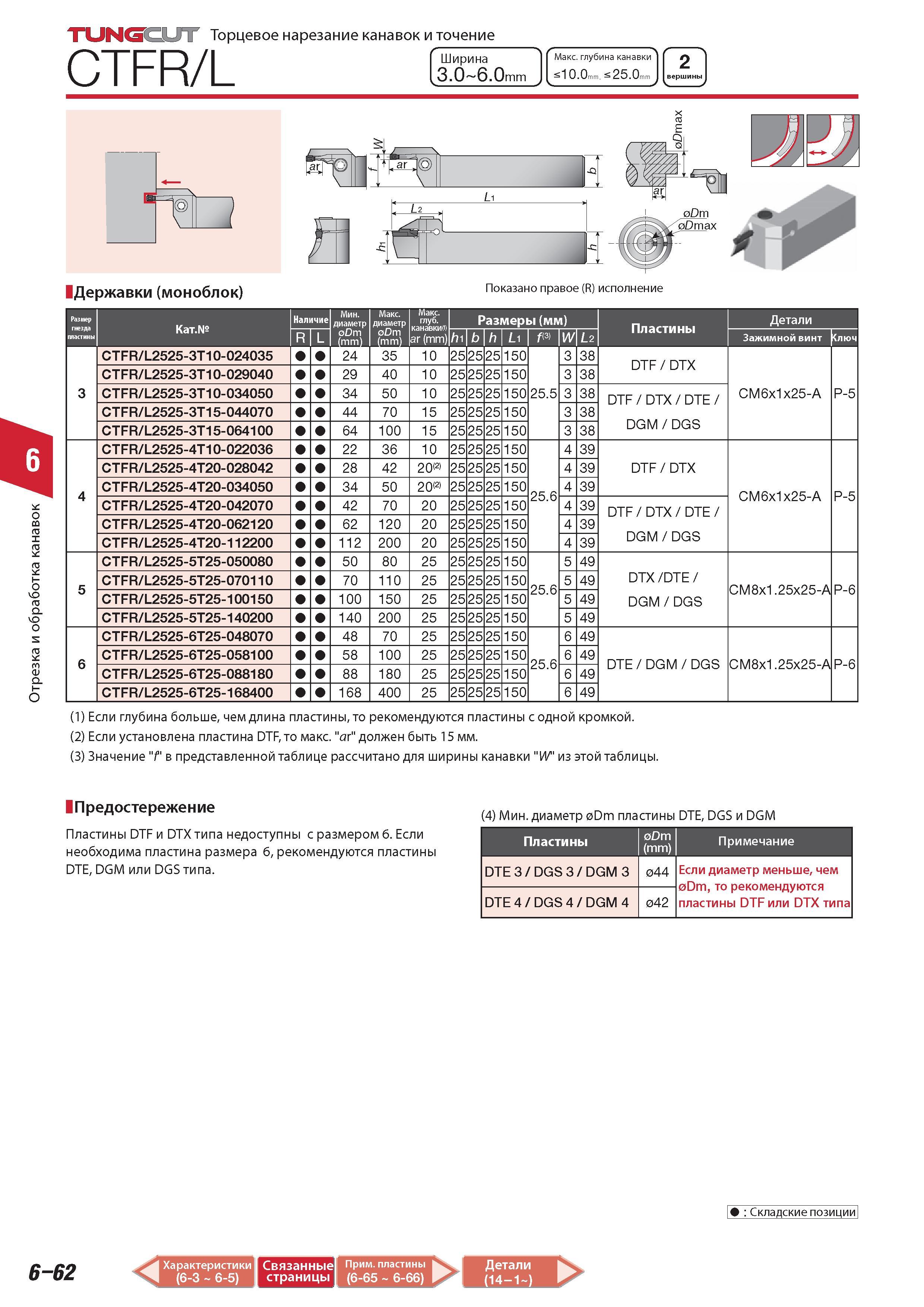

Торцевое нарезание канавок и точение Tungaloy CTFR/L Ширина 3 0 6 0 mm Максимальная глубина канавки S10 0 mm S 25 0 mm 2 тео Державки (моноблок) Показано

Торцевое нарезание канавок и точение Tungaloy CTFR/L Ширина 3.0 6.0 mm Максимальная глубина канавки S10.0 mm S 25.0 mm 2 тео Державки (моноблок) Показано правое (R) исполнение вершины Размер Категория Наличие Мин. Максимальная диаметр диаметр Максимальная глуб. Размеры (мм) Отрезка и обработка канавок TUNGCUT Пластины Детали пластины R/L oDm oDm (mm) ( mm ) ar (mm) h1 b h L1 f(3 W L2 Зажимной винт Ключ 3 CTFR L2525-3T10-024035 24 35 10 25 25 25 150 25.5 3 38 DTF DTX CM6x1x25-A P-5 CTFR L2525-3T10-029040 29 40 10 25 25 25 150 3 38 CTFR L2525-3T10-034050 34 50 10 25 25 25 150 3 38 DTF DTX DTE DGM DGS CTFR L2525-3T15-044070 44 70 15 25 25 25 150 3 38 CTFR L2525-3T15-064100 64 100 15 25 25 25 150 3 38 4 CTFR L2525-4T10-022036 22 36 10 25 25 25 150 25.6 4 39 DTF DTX CM6x1x25-A P-5 CTFR L2525-4T20-028042 28 42 20(2) 25 25 25 150 4 39 CTFR L2525-4T20-034050 34 50 20(2) 25 25 25 150 4 39 CTFR L2525-4T20-042070 42 70 20 25 25 25 150 4 39 DTF DTX DTE DGM DGS CTFR L2525-4T20-062120 62 120 20 25 25 25 150 4 39 CTFR L2525-4T20-112200 112 200 20 25 25 25 150 4 39 5 CTFR L2525-5T25-050080 50 80 25 25 25 25 150 25.6 5 49 DTX DTE DGM DGS CM8x1.25x25-A P-6 CTFR L2525-5T25-070110 70 110 25 25 25 25 150 5 49 CTFR L2525-5T25-100150 100 150 25 25 25 25 150 5 49 CTFR L2525-5T25-140200 140 200 25 25 25 25 150 5 49 6 CTFR L2525-6T25-048070 48 70 25 25 25 25 150 25.6 6 49 DTE DGM DGS CM8x1.25x25-A P-6 CTFR L2525-6T25-058100 58 100 25 25 25 25 150 6 49 CTFR L2525-6T25-088180 88 180 25 25 25 25 150 6 49 CTFR L2525-6T25-168400 168 400 25 25 25 25 150 6 49 (1) Если глубина больше чем длина пластины то рекомендуются пластины с одной кромкой. (2) Если установлена пластина DTF то Максимальная "ar" должен быть 15 мм. (3) Значение "f в представленной таблице рассчитано для ширины канавки "W" из этой таблицы. редостережение Пластины DTF и DTX типа недоступны с размером 6. Если необходима пластина размера 6 рекомендуются пластины DTE DGM или DGS типа. (4) Минимальный диаметр Dm пластины DTE DGS и DGM Пластины Dm (mm) Примечание DTE 3 DGS3 DGM 3 044 Если диаметр меньше чем Dm то рекомендуются пластины DTF или DTX типа DTE 4 DGS4 DGM 4 042 Складские позиции 6-62 Характеристики Связанные (6-3 6-5) страницы Детали (14 1 ) D
