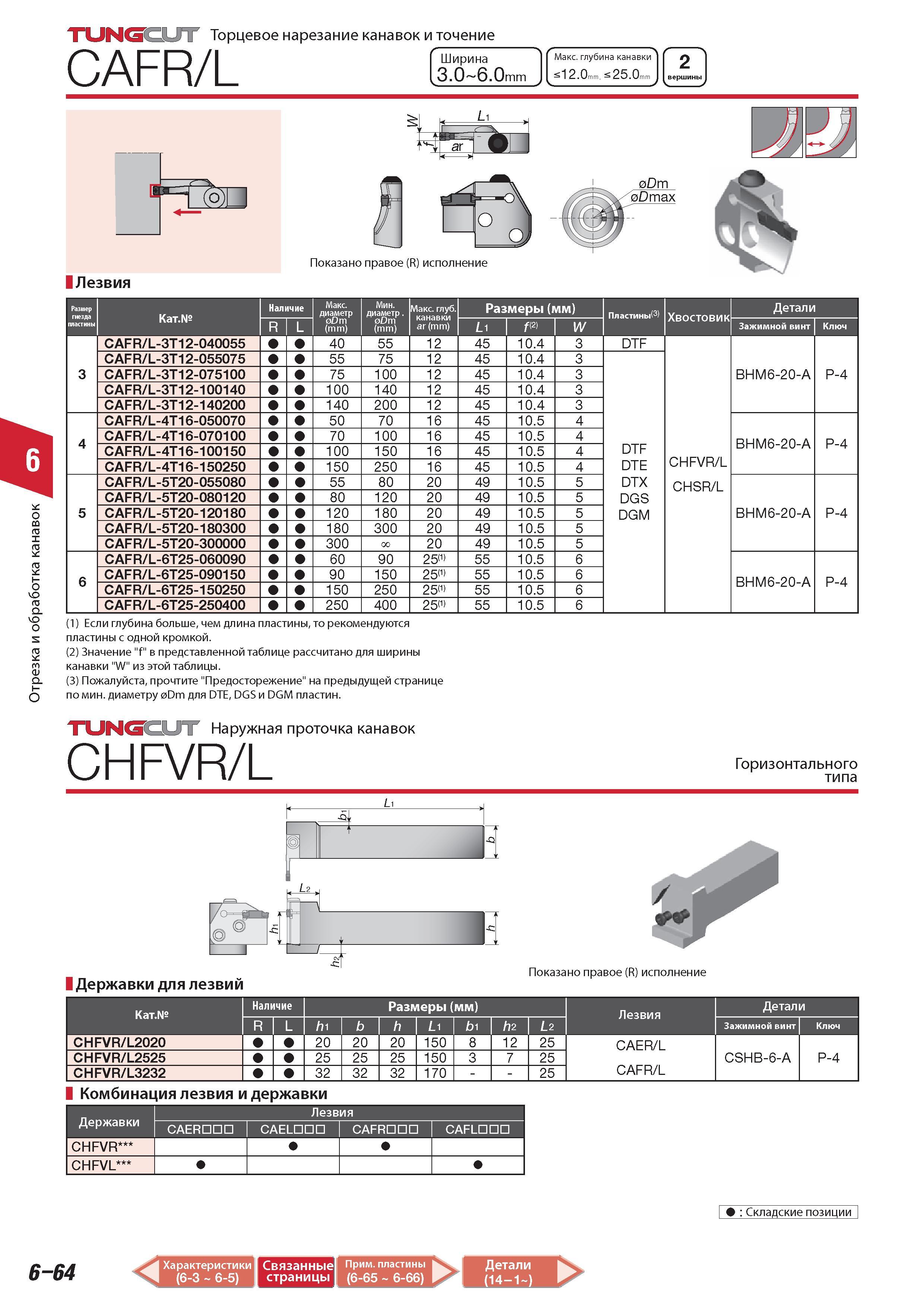

Канавочные резцы Tungaloy TUNGCUT со сменными режущими пластинами для точения торцевых канавок на загатовках Максимальный и минимальный диаметр токарной обработки Отрезка и обработка канавок TUNGCUT Торцевое нарезание канавок и точение CAFR L Ширина 3.0 6.0mm Максимальная глубина канавки S12.0mm S 25.0mm 2 g 0Dm 0Dmax Показано правое (R) исполнение IЛезвия Размер Категория Наличие Максимальная диаметр Минимальный диаметр. Максимальная глуб. Размеры (мм) Детали пласт иаы R L oDm (mm) oDm (mm) ar (mm) L1 f (2) W Зажимной винт Ключ CAFR L-3T12-040055 40 55 12 45 10.4 3 DTF CAFR L-3T12-055075 55 75 12 45 10.4 3 3 CAFR L-3T12-075100 75 100 12 45 10.4 3 BHM6-20-A P-4 CAFR L-3T12-100140 100 140 12 45 10.4 3 CAFR L-3T12-140200 140 200 12 45 10.4 3 CAFR L-4T16-050070 50 70 16 45 10.5 4 4 CAFR L-4T16-070100 70 100 16 45 10.5 4 BHM6-20-A P-4 CAFR L-4T16-100150 100 150 16 45 10.5 4 DTF CHFVR L CAFR L-4T16-150250 150 250 16 45 10.5 4 DTE CAFR L 5T20 055080 55 80 20 49 10.5 5 DTX CHSR L CAFR L 5T20 080120 80 120 20 49 10.5 5 DGS 5 CAFR L-5T20-120180 120 180 20 49 10.5 5 DGM BHM6-20-A P-4 CAFR L-5T20-180300 180 300 20 49 10.5 5 CAFR L-5T20-300000 300 Х 20 49 10.5 5 CAFR L-6T25-060090 60 90 25(1) 55 10.5 6 6 CAFR L-6T25-090150 90 150 25(1) 55 10.5 6 BHM6-20-A P-4 CAFR L-6T25-150250 150 250 25(1) 55 10.5 6 CAFR L-6T25-250400 250 400 25(1) 55 10.5 6 (1) Если глубина больше чем длина пластины то рекомендуются пластины с одной кромкой. (2) Значение "f" в представленной таблице рассчитано для ширины канавки "W" из этой таблицы. (3) Пожалуйста прочтите "Предостережение" на предыдущей странице по Минимальный диаметру 0Dm для DTE DGS и DGM пластин. TUNGCUT Наружная проточка канавок CHFVR L Горизонтального типа I I Державки для лезвий Показано правое (R) исполнение вершины Наличие Размеры (мм) Детали h1 b h L1 b1 h2 L2 Зажимной винт Ключ CHFVR L2020 20 20 20 150 8 12 25 CAER L CHFVR L2525 25 25 25 150 3 7 25 CSHB-6-A P-4 CHFVR L3232 32 32 32 170 25 CAFR L I Комбинация лезвия и державки Лезвия Державки CAERDnn CAELDnn CAFRnnn CAFLnnn CHFVR CHFVL : Складские позиции 6-64 Характеристики Связанные (6-3 6-5) I страницы Детали (14 1 ) D
