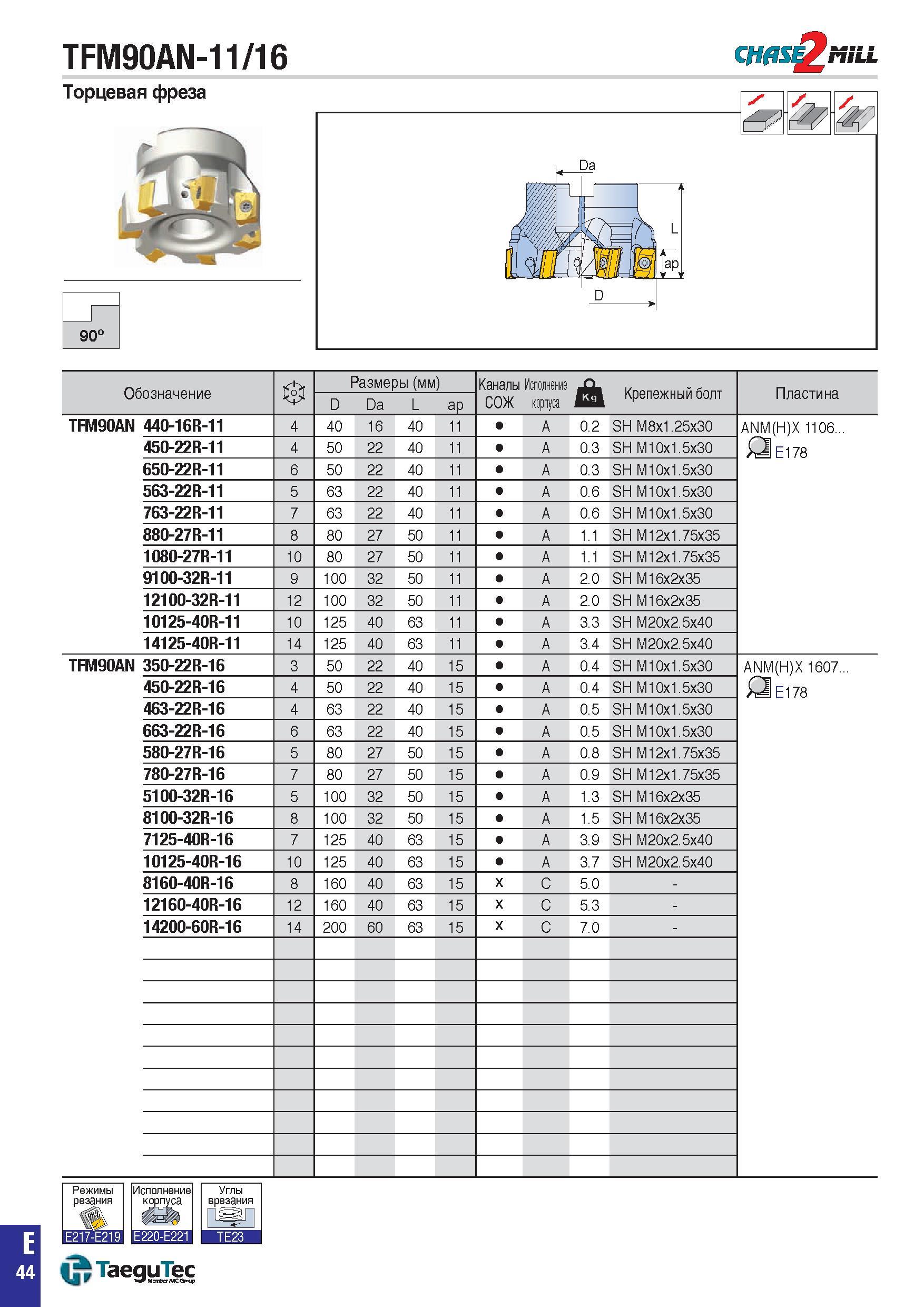

Торцевая фреза TaeguTec TFM90AN-11/16 90° Общий вид фрезерного инструмента Основные характеристики Комплектующие Размеры (мм) Каналы СОЖ Исполнен Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E44 0777 Lab2u

Обновлено 2020-04-13 15:05:04

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

777 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E44
Торцевая фреза TaeguTec TFM90AN-11/16 90° Общий вид фрезерного инструмента Основные характеристики Комплектующие Размеры (мм) Каналы СОЖ Исполнен Торцевая фреза TaeguTec TFM90AN-11/16 90° Общий вид фрезерного инструмента Основные характеристики Комплектующие Размеры (мм) Каналы СОЖ Исполнение корпуса Крепежный болт Пластина D Da L aP TFM90AN 440-16R-11 4 40 16 40 11 A 0.2 SH M8x1.25x30 ANM(H)X 1106 1178 450-22R-11 4 50 22 40 11 A 0.3 SH M10x1.5x30 650-22R-11 6 50 22 40 11 A 0.3 SH M10x1.5x30 563-22R-11 5 63 22 40 11 A 0.6 SH M10x1.5x30 763-22R-11 7 63 22 40 11 A 0.6 SH M10x1.5x30 880-27R-11 8 80 27 50 11 A 1.1 SH M12x1.75x35 1080-27R-11 10 80 27 50 11 A 1.1 SH M12x1.75x35 9100-32R-11 9 100 32 50 11 A 2.0 SH M16x2x35 12100-32R-11 12 100 32 50 11 A 2.0 SH M16x2x35 10125-40R-11 10 125 40 63 11 A 3.3 SH M20x2.5x40 14125-40R-11 14 125 40 63 11 A 3.4 SH M20x2.5x40 TFM90AN 350-22R-16 3 50 22 40 15 A 0.4 SH M10x1.5x30 ANM(H)X 1607 1178 450-22R-16 4 50 22 40 15 A 0.4 SH M10x1.5x30 463-22R-16 4 63 22 40 15 A 0.5 SH M10x1.5x30 663-22R-16 6 63 22 40 15 A 0.5 SH M10x1.5x30 580-27R-16 5 80 27 50 15 A 0.8 SH M12x1.75x35 780-27R-16 7 80 27 50 15 A 0.9 SH M12x1.75x35 5100-32R-16 5 100 32 50 15 A 1.3 SH M16x2x35 8100-32R-16 8 100 32 50 15 A 1.5 SH M16x2x35 7125-40R-16 7 125 40 63 15 A 3.9 SH M20x2.5x40 10125-40R-16 10 125 40 63 15 A 3.7 SH M20x2.5x40 8160-40R-16 8 160 40 63 15 x C 5.0 - 12160-40R-16 12 160 40 63 15 x C 5.3 - 14200-60R-16 14 200 60 63 15 x C 7.0 - Исполнение корпуса U TaeguTec E 44
