779 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E46

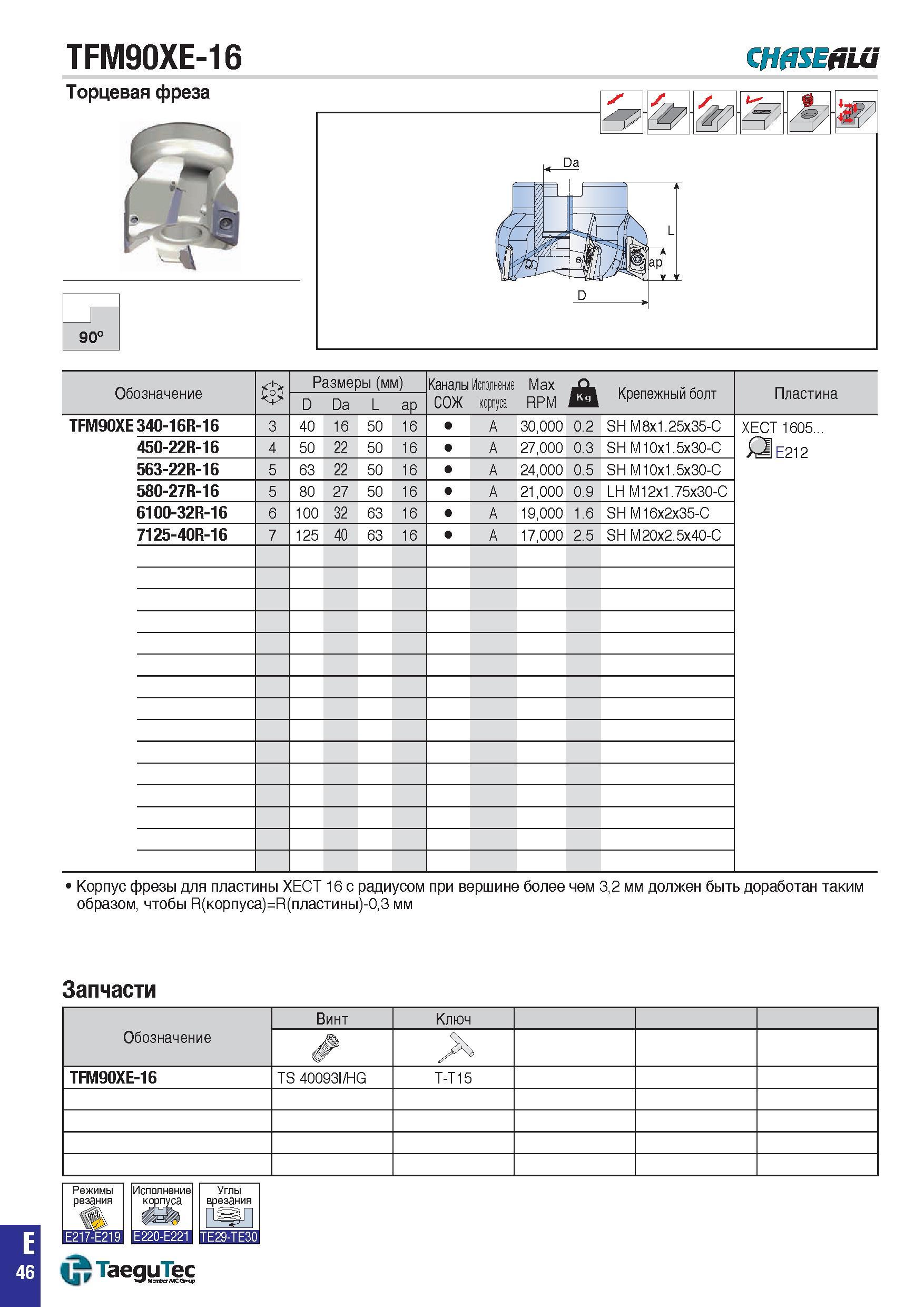

Сборные фрезы TaeguTec TFM90XE-16 с режущими сменными пластинами Обозначение Размеры (мм) D Da L ap Каналы СОЖ Исполнение корпуса Max RPM J Крепе Сборные фрезы TaeguTec TFM90XE-16 с режущими сменными пластинами Обозначение Размеры (мм) D Da L ap Каналы СОЖ Исполнение корпуса Max RPM J Крепежный болт Пластина TFM90XE 340-16R-16 3 40 16 50 16 A 30,000 0.2 SH M8x1.25x35-C XECT 1605 О E212 450-22R-16 4 50 22 50 16 A 27,000 0.3 SH M10x1.5x30-C 563-22R-16 5 63 22 50 16 A 24,000 0.5 SH M10x1.5x30-C 580-27R-16 5 80 27 50 16 A 21,000 0.9 LH M12x1.75x30-C 6100-32R-16 6 100 32 63 16 A 19,000 1.6 SH M16x2x35-C 7125-40R-16 7 125 40 63 16 A 17,000 2.5 SH M20x2.5x40-C Корпус фрезы для пластины XECT 16 с радиусом при вершине более чем 3,2 мм должен быть доработан таким образом, чтобы R(корпуса)=R(пластины)-0,3 мм Запчасти TaeguTec E 46
