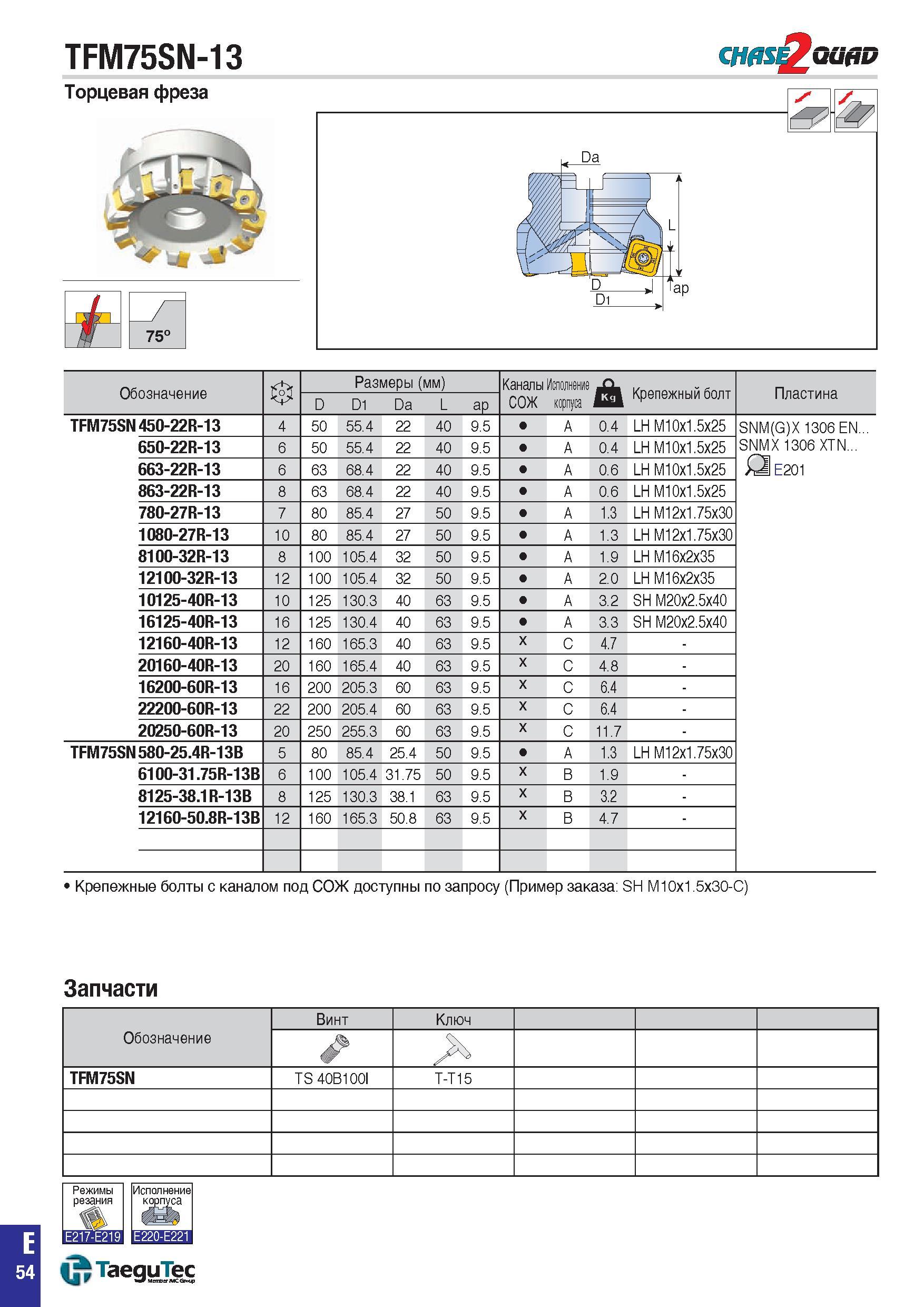

Торцевая фреза TaeguTec TFM75SN-13 Главный угол в плане при фрезеровании 75° Обозначение Размеры (мм) Каналы Исполнение j Крепежный болт Пластина Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E54 0787 Lab2u

Обновлено 2020-04-13 15:05:04

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

787 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E54
Торцевая фреза TaeguTec TFM75SN-13 Главный угол в плане при фрезеровании 75° Обозначение Размеры (мм) Каналы Исполнение j Крепежный болт Пластина Торцевая фреза TaeguTec TFM75SN-13 Главный угол в плане при фрезеровании 75° Обозначение Размеры (мм) Каналы Исполнение j Крепежный болт Пластина D D1 Da L аР СОЖ корпуса TFM75SN 450-22R-13 4 50 55.4 22 40 9.5 A 0.4 LH M10x1.5x25 SNM(G)X 1306 EN SNMX 1306 XTN E201 650-22R-13 6 50 55.4 22 40 9.5 A 0.4 LH M10x1.5x25 663-22R-13 6 63 68.4 22 40 9.5 A 0.6 LH M10x1.5x25 863-22R-13 8 63 68.4 22 40 9.5 A 0.6 LH M10x1.5x25 780-27R-13 7 80 85.4 27 50 9.5 A 1.3 LH M12x1.75x30 1080-27R-13 10 80 85.4 27 50 9.5 A 1.3 LH M12x1.75x30 8100-32R-13 8 100 105.4 32 50 9.5 A 1.9 LH M16x2x35 12100-32R-13 12 100 105.4 32 50 9.5 A 2.0 LH M16x2x35 10125-40R-13 10 125 130.3 40 63 9.5 A 3.2 SH M20x2.5x40 16125-40R-13 16 125 130.4 40 63 9.5 A 3.3 SH M20x2.5x40 12160-40R-13 12 160 165.3 40 63 9.5 x C 4.7 20160-40R-13 20 160 165.4 40 63 9.5 x C 4.8 16200-60R-13 16 200 205.3 60 63 9.5 x C 6.4 22200-60R-13 22 200 205.4 60 63 9.5 x C 6.4 20250-60R-13 20 250 255.3 60 63 9.5 x C 11.7 TFM75SN 580-25.4R-13B 5 80 85.4 25.4 50 9.5 A 1.3 LH M12x1.75x30 6100-31.75R-13B 6 100 0 4 5 Г"- 31 50 9.5 x B 1.9 8125-38.1R-13B 8 125 130.3 38.1 63 9.5 x B 3.2 12160-50.8R-13B 12 160 165.3 50.8 63 9.5 x B 4.7 Крепежные болты с каналом под СОЖ доступны по запросу (Пример заказа SH M10x1.5x30-C) Запчасти TaeguTec E 54
