Торцевая фреза TaeguTec LM90SE-21 LIONMILL Главный угол в плане при фрезеровании 90° Обозначение Размеры (мм) Исполнение корпуса Крепежный болт П Каталог TAEGUTEC 2015 Инструмент режущий Оснастка Стр. E51 0784 Lab2u

Обновлено 2020-04-13 15:05:04

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding TAEGUTEC \| Каталог TAEGUTEC 2015 Металлорежущий инструмент и оснастка (Всего 1627 стр.)

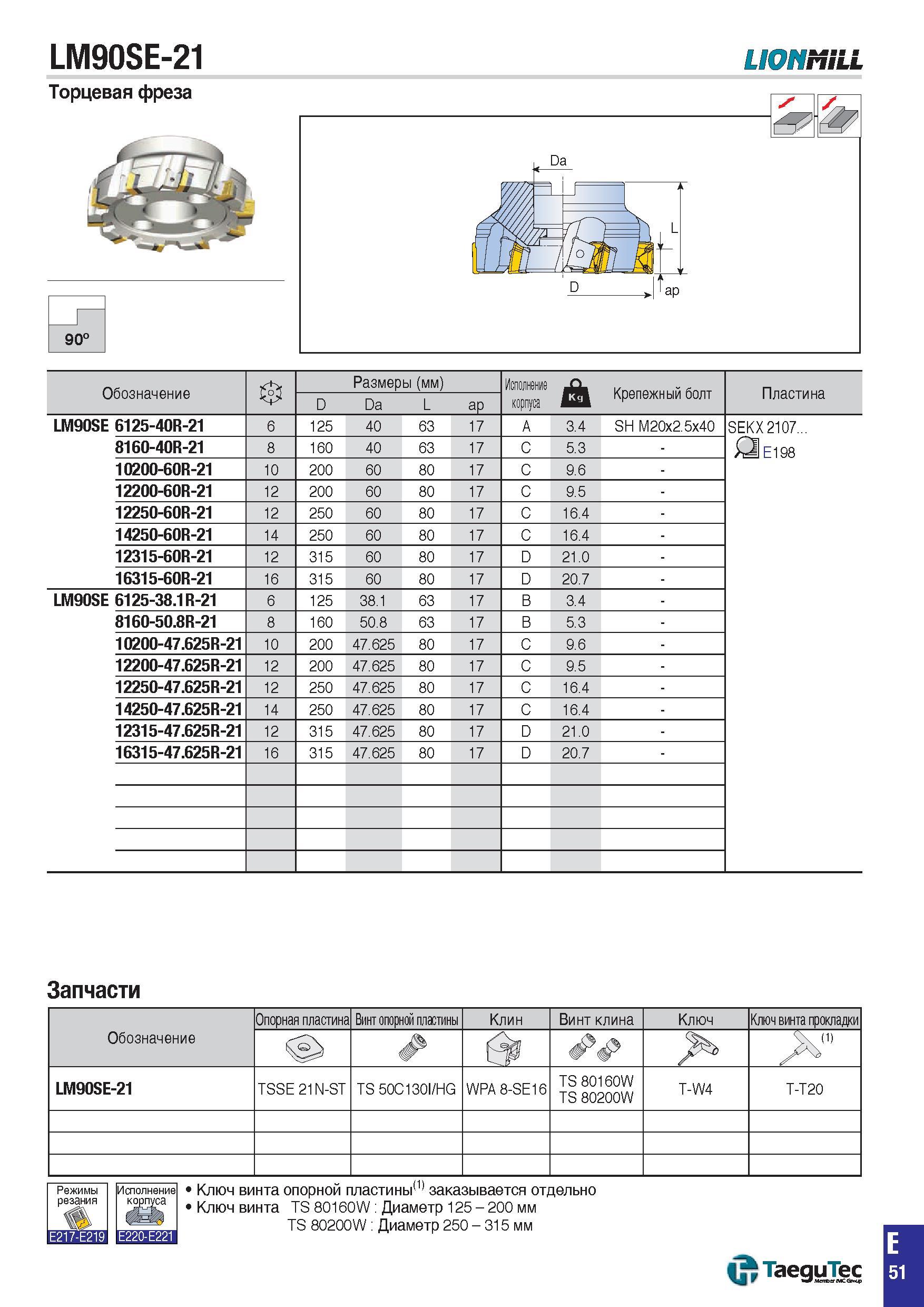

784 Каталог TAEGUTEC 2015 Металлорежущий инструмент и инструментальная оснастка Стр.E51
Торцевая фреза TaeguTec LM90SE-21 LIONMILL Главный угол в плане при фрезеровании 90° Обозначение Размеры (мм) Исполнение корпуса Крепежный болт П Торцевая фреза TaeguTec LM90SE-21 LIONMILL Главный угол в плане при фрезеровании 90° Обозначение Размеры (мм) Исполнение корпуса Крепежный болт Пластина D Da L aP LM90SE 6125-40R-21 6 125 40 63 17 A 3.4 SH M20x2.5x40 SEKX 2107 E198 8160-40R-21 8 160 40 63 17 C 5.3 10200-60R-21 10 200 60 80 17 C 9.6 12200-60R-21 12 200 60 80 17 C 9.5 12250-60R-21 12 250 60 80 17 C 16.4 14250-60R-21 14 250 60 80 17 C 16.4 12315-60R-21 12 315 60 80 17 D 21.0 16315-60R-21 16 315 60 80 17 D 20.7 LM90SE 6125-38.1R-21 6 125 38.1 63 17 B 3.4 8160-50.8R-21 8 160 50.8 63 17 B 5.3 10200-47.625R-21 10 200 47.625 80 17 C 9.6 12200-47.625R-21 12 200 47.625 80 17 C 9.5 12250-47.625R-21 12 250 47.625 80 17 C 16.4 14250-47.625R-21 14 250 47.625 80 17 C 16.4 12315-47.625R-21 12 315 47.625 80 17 D 21.0 16315-47.625R-21 16 315 47.625 80 17 D 20.7 Запчасти Обозначение Опорная пластина Винт опорной пластины Клин Винт клина Ключ Ключ винта прокладки ЙР А LM90SE-21 TSSE 21N-ST TS 50C130I/HG WPA 8-SE16 TS 80160W TS 80200W T-W4 T-T20 Режимы резания Исполнение корпуса Ключ винта опорной пластины(1) заказывается отдельно Ключ винта TS 80160W Диаметр 125 - 200 мм TS 80200W Диаметр 250 - 315 мм TaeguTec E 51
