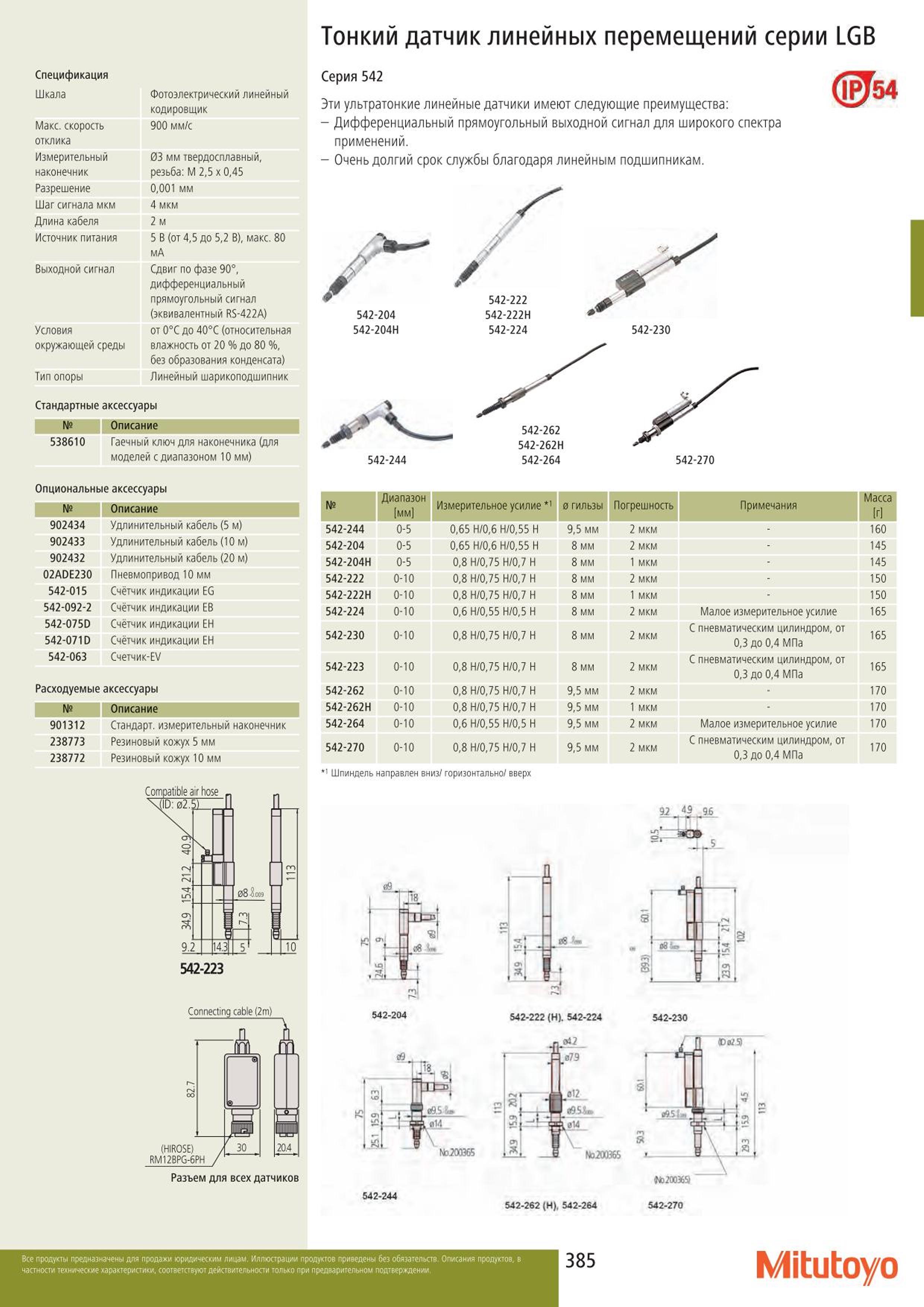

Тонкий датчик линейных перемещений Mitutoyo серии LGB Спецификация Шкала Фотоэлектрический линейный кодировщик Макс. скорость отклика 900 мм с Измерит

Тонкий датчик линейных перемещений Mitutoyo серии LGB Спецификация Шкала Фотоэлектрический линейный кодировщик Макс. скорость отклика 900 мм с Измерительный наконечник 03 мм твердосплавный резьба: М 25x045 Разрешение 0001 мм Шаг сигнала мкм 4 мкм Длина кабеля 2 м Источник питания 5 В (от 45 до 52 В) макс. 80 мА Выходной сигнал Сдвиг по фазе 90 дифференциальный прямоугольный сигнал (эквивалентный RS-422A) Условия окружающей среды от 0С до 40С (относительная влажность от 20 % до 80 % без образования конденсата) Тип опоры Линейный шарикоподшипник Стандартные аксессуары Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) Опциональные аксессуары Описание 902434 Удлинительный кабель (5 м) 902433 Удлинительный кабель (10 м) 902432 Удлинительный кабель (20 м) 02ADE230 Пневмопривод 10 мм 542-015 Счётчик индикации EG 542-092-2 Счётчик индикации ЕВ 542-075D Счётчик индикации ЕН 542-071D Счётчик индикации ЕН 542-063 Счетчик-EV Расходуемые аксессуары Описание 901312 Стандарт измерительный наконечник 238773 Резиновый кожух 5 мм 238772 Резиновый кожух 10 мм Серия 542 Эти ультратонкие линейные датчики имеют следующие преимущества: Дифференциальный прямоугольный выходной сигнал для широкого спектра применений. Очень долгий срок службы благодаря линейным подшипникам. (gj54 542-204 542-204Н 542-222 542-222Н 542-224 542-230 542-244 542-262 542-262Н 542-264 Диапазон (мм Измерительное усилие 0 гильзы Погрешность Примечания Масс г 542-244 0-5 065 Н 0;6 Н 055 Н 95 мм 2 мкм 160 542-204 0-5 065 Н 06 Н 055 Н 8 мм 2 мкм 145 542-204Н 0-5 08 Н 075 Н 07 Н 8 мм 1 мкм 145 542-222 0-10 08 Н 075 Н 07 Н 8 мм 2 мкм 150 542-222Н 0-10 08 Н 075 Н 07 Н 8 мм 1 мкм 150 542-224 0-10 06 Н 055 Н 05 Н 8 мм 2 мкм Малое измерительное усилие 165 542-230 0-10 08 Н 075 Н 07 Н 8 мм 2 мкм С пневматическим цилиндром от 03 до 04 МПа 165 542-223 0-10 08 Н 075 Н 07 Н 8 мм 2 мкм С пневматическим цилиндром от 03 до 04 МПа 165 542-262 0-10 08 Н 075 Н 07 Н 95 мм 2 мкм 170 542-262Н 0-10 08 Н 075 Н 07 Н 95 мм 1 мкм 170 542-264 0-10 06 Н 055 Н 05 Н 95 мм 2 мкм Малое измерительное усилие 170 542-270 0-10 08 Н 075 Н 07 Н 95 мм 2 мкм С пневматическим цилиндром от 03 до 04 МПа 170 Шпиндель направлен вниз горизонтально вверх 0X1 Ь' 2 Р ni 92 43 9.6 1 С i г2 4 08 ло и 542-204 542-222 (Н). 542-224 . .. ОЭ р СП 1Л г 09.S 4 1 J 014 No .200365 542-244 542-262 (Н) 542-264 542-230 -U 0951; 200365) 542-270 Mitutoyo
