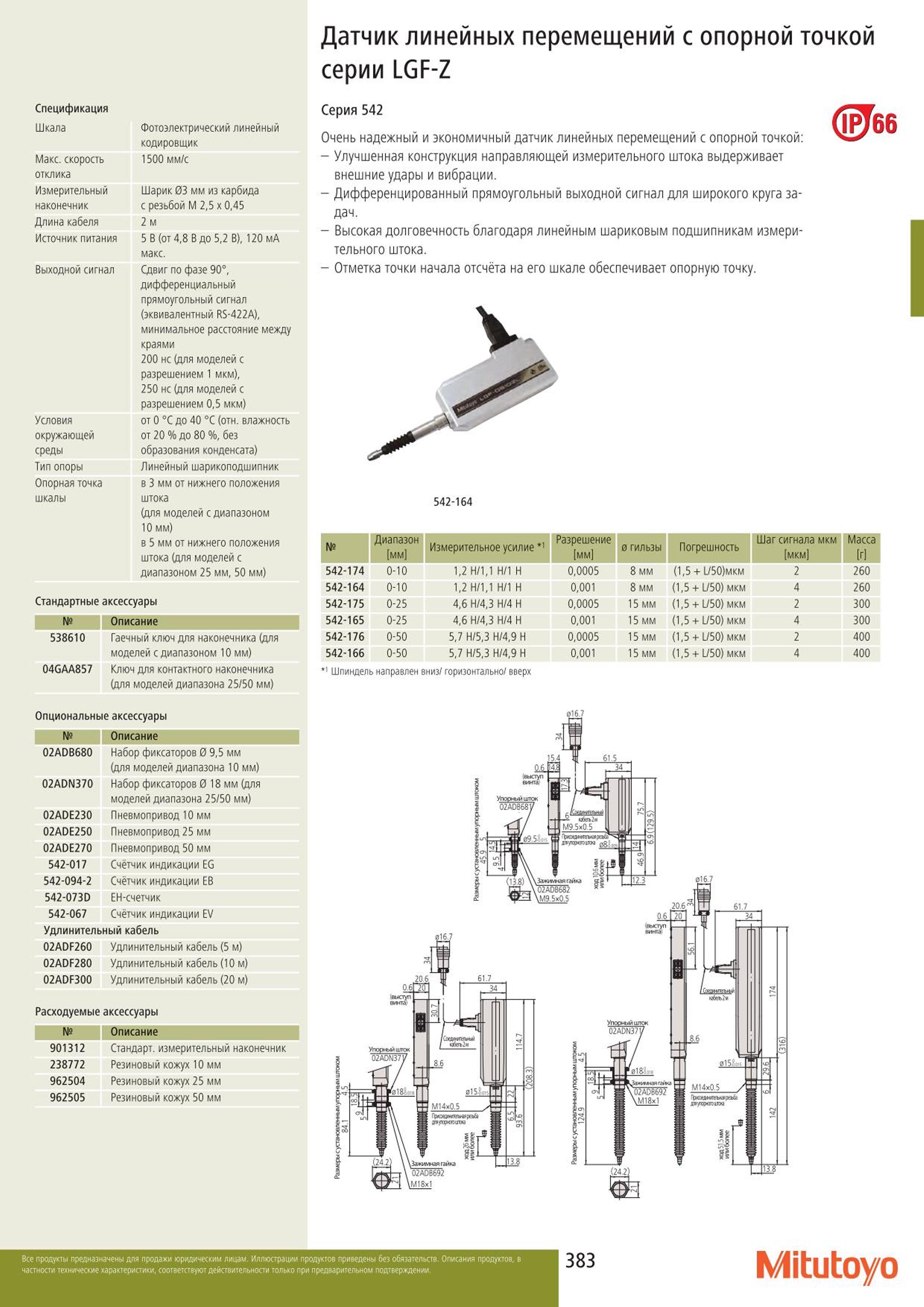

Датчик Mitutoyo линейных перемещений с опорной точкой серии LGF-Z Спецификация Шкала Фотоэлектрический линейный кодировщик Макс. скорость отклика 1500

Датчик Mitutoyo линейных перемещений с опорной точкой серии LGF-Z Спецификация Шкала Фотоэлектрический линейный кодировщик Макс. скорость отклика 1500 мм с Измерительный Шарик 03 мм из карбида наконечник с резьбой М 25x045 Длина кабеля 2 м Источник питания 5 В (от 48 В до 52 В) 120 мА макс. Выходной сигнал Сдвиг по фазе 90 дифференциальный прямоугольный сигнал (эквивалентный RS-422A) минимальное расстояние между краями 200 не (для моделей с разрешением 1 мкм) 250 не (для моделей с разрешением 05 мкм) Условия от 0 С до 40 С (отн. влажность окружающей от 20 % до 80 % без среды образования конденсата) Тип опоры Линейный шарикоподшипник Опорная точка в 3 мм от нижнего положения шкалы штока (для моделей с диапазоном 10 мм) в 5 мм от нижнего положения штока (для моделей с диапазоном 25 мм 50 мм) Стандартные аксессуары Описание 538610 Гаечный ключ для наконечника (для моделей с диапазоном 10 мм) 04GAA857 Ключ для контактного наконечника (для моделей диапазона 25 50 мм) Опциональные аксессуары Описание 02ADB680 Набор фиксаторов 0 95 мм (для моделей диапазона 10 мм) 02ADN370 Набор фиксаторов 0 18 мм (для моделей диапазона 25 50 мм) 02ADE230 Пневмопривод 10 мм 02ADE250 Пневмопривод 25 мм 02ADE270 Пневмопривод 50 мм 542-017 Счётчик индикации EG 542-094-2 Счётчик индикации ЕВ 542-073D ЕН-счетчик 542-067 Счётчик индикации EV Удлинительный кабель 02ADF260 Удлинительный кабель (5 м) 02ADF280 Удлинительный кабель (10 м) 02ADF300 Удлинительный кабель (20 м) Расходуемые аксессуары Описание 901312 Стандарт измерительный наконечник 238772 Резиновый кожух 10 мм 962504 Резиновый кожух 25 мм 962505 Резиновый кожух 50 мм Серия 542 Очень надежный и экономичный датчик линейных перемещений с опорной точкой: Улучшенная конструкция направляющей измерительного штока выдерживает внешние удары и вибрации. Дифференцированный прямоугольный выходной сигнал для широкого круга задач. Высокая долговечность благодаря линейным шариковым подшипникам измерительного штока. Отметка точки начала отсчёта на его шкале обеспечивает опорную точку. (gj66 542-164 Диапазон мм Измерительное усилие Разрешение мм 0 гильзы Погрешность Шаг сигнала мкм мкм Масса г 542-174 0-10 12 Н 11 Н 1 Н 00005 8 мм (15-i-L 50)mkm 2 260 542-164 0-10 12 Н 11 Н 1 Н 0001 8 мм (15 + L 50) мкм 4 260 542-175 0-25 46 Н 43 Н 4 Н 00005 15 мм (15 + L 50) мкм 2 300 542-165 0-25 46 Н 43 Н 4 Н 0001 15 мм (15 + L 50) мкм 4 300 542-176 0-50 57 Н 53 Н 49 Н 00005 15 мм (15 + L 50) мкм 2 400 542-166 0-50 57 Н 53 Н 49 Н 0001 15 мм (15 + L 50) мкм 4 400 Шпиндель направлен вниз горизонтально вверх 016.7 61.7 Mitutoyo
