Металлорежущий инструмент и инструментальная оснастка / Cutting tools and tooling system SANDVIK COROMANT | Каталог SANDVIK COROMANT 2015 Комплектующие для инструмента (Всего 670 стр.) |
|||||

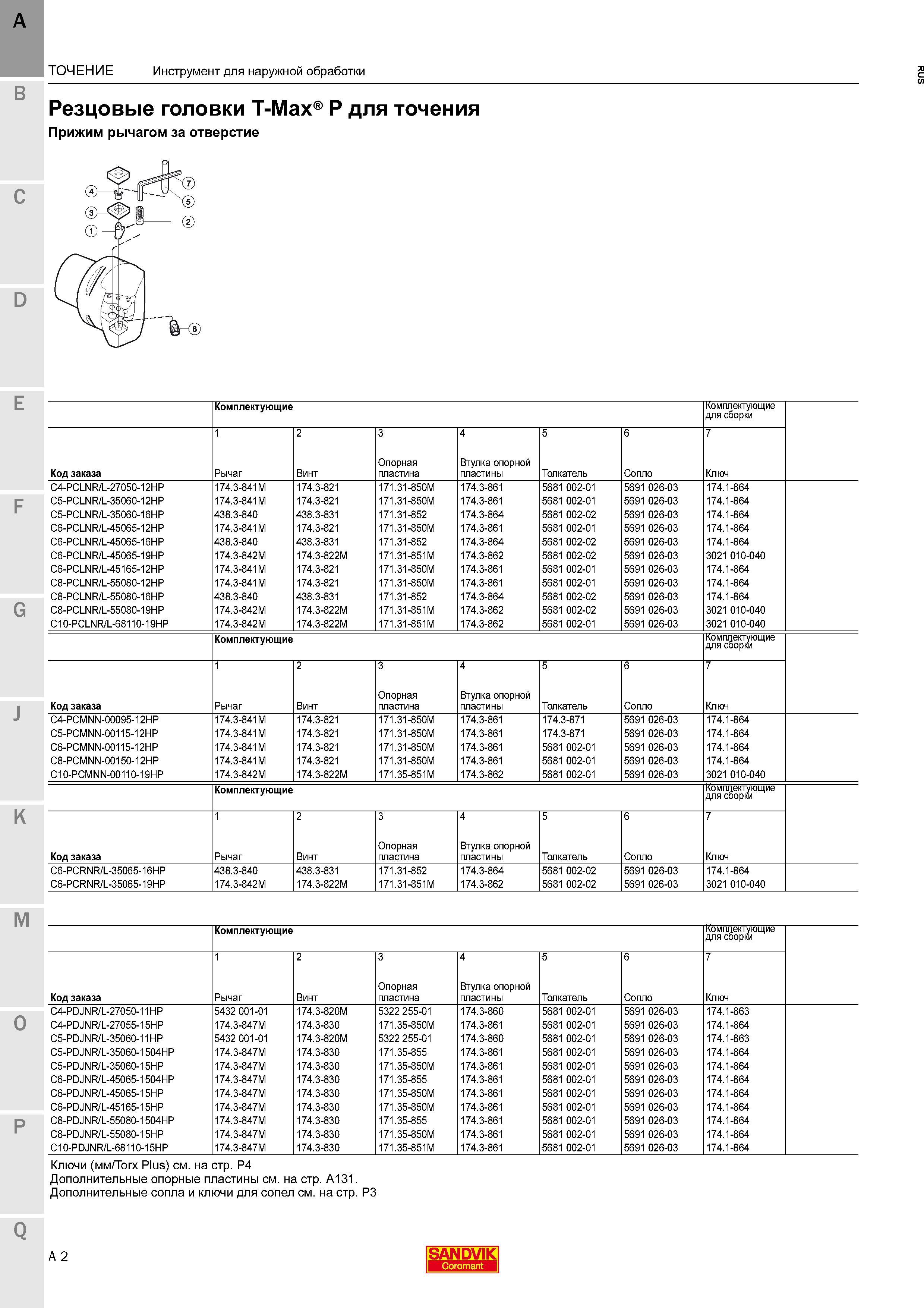

Токарный инструмент Sandvik для наружной обработки Резцы со сменными многогранными пластинами Схема сборки и комплектующие Монтажный ключ16 Каталог SANDVIK COROMANT 2015 Комплектующие режущего инструмента и инструментальной оснастки Стр.A2 |
|||||
Токарный инструмент Sandvik для наружной обработки Резцы со сменными многогранными пластинами Схема сборки и комплектующие Монтажный ключ Токарный инструмент Sandvik для наружной обработки Резцы со сменными многогранными пластинами Схема сборки и комплектующие Монтажный ключ ТОЧЕНИЕ Инструмент для наружной обработки Резцовые головки T-Max P для точения Прижим рычагом за отверстие Комплектующие Комплектующие для сборки 1 2 3 4 5 6 7 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Толкатель Сопло Ключ C4-PCLN R L-27050-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C5-PCLN R L-35060- 12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C5-PCLN R L-35060- 16HP 438.3-840 438.3-831 171.31-852 174.3-864 5681 002-02 5691 026-03 174.1-864 C6-PCLN R L-45065- 12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C6-PCLN R L-45065- 16HP 438.3-840 438.3-831 171.31-852 174.3-864 5681 002-02 5691 026-03 174.1-864 C6-PCLN R L-45065- 19HP 174.3-842M 174.3-822M 171.31-851M 174.3-862 5681 002-02 5691 026-03 3021 010-040 C6-PCLN R L-45165-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C8-PCLN R L-55080- 12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C8-PCLN R L-55080- 16HP 438.3-840 438.3-831 171.31-852 174.3-864 5681 002-02 5691 026-03 174.1-864 C8-PCLN R L-55080- 19HP 174.3-842M 174.3-822M 171.31-851M 174.3-862 5681 002-02 5691 026-03 3021 010-040 C10-PCLNR L-68110-19HP 174.3-842M 174.3-822M 171.31-851M 174.3-862 5681 002-01 5691 026-03 3021 010-040 Комплектующие Комплектующие для сборКи 1 2 3 4 5 6 7 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Толкатель Сопло Ключ C4-PCMNN-00095-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 174.3-871 5691 026-03 174.1-864 C5-PCMNN-00115-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 174.3-871 5691 026-03 174.1-864 C6-PCMNN-00115-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C8-PCMNN-00150-12HP 174.3-841M 174.3-821 171.31-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C10-PCMNN-00110-19HP 174.3-842M 174.3-822M 171.35-851M 174.3-862 5681 002-01 5691 026-03 3021 010-040 Комплектующие Комплектующие для сборки 1 2 3 4 5 6 7 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Толкатель Сопло Ключ C6-PCRNR L-35065-16HP 438.3-840 438.3-831 171.31-852 174.3-864 5681 002-02 5691 026-03 174.1-864 C6-PCRNR L-35065-19HP 174.3-842M 174.3-822M 171.31-851M 174.3-862 5681 002-02 5691 026-03 3021 010-040 Комплектующие Комплектующие для сборки 1 2 3 4 5 6 7 Код заказа Рычаг Винт Опорная пластина Втулка опорной пластины Толкатель Сопло Ключ C4-PDJNR L-27050-11HP 5432 001-01 174.3-820M 5322 255-01 174.3-860 5681 002-01 5691 026-03 174.1-863 C4-PDJNR L-27055-15HP 174.3-847M 174.3-830 171.35-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C5-PDJNR L-35060-11HP 5432 001-01 174.3-820M 5322 255-01 174.3-860 5681 002-01 5691 026-03 174.1-863 C5-PDJNR L-35060-1504HP 174.3-847M 174.3-830 171.35-855 174.3-861 5681 002-01 5691 026-03 174.1-864 C5-PDJN R L-35060- 15HP 174.3-847M 174.3-830 171.35-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C6-PDJNR L-45065-1504HP 174.3-847M 174.3-830 171.35-855 174.3-861 5681 002-01 5691 026-03 174.1-864 C6-PDJN R L-45065- 15HP 174.3-847M 174.3-830 171.35-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C6-PDJNR L-45165-15HP 174.3-847M 174.3-830 171.35-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C8-PDJNR L-55080-1504HP 174.3-847M 174.3-830 171.35-855 174.3-861 5681 002-01 5691 026-03 174.1-864 C8-PDJN R L-55080- 15HP 174.3-847M 174.3-830 171.35-850M 174.3-861 5681 002-01 5691 026-03 174.1-864 C10-PDJN R L-68110-15HP 174.3-847M 174.3-830 171.35-851M 174.3-861 5681 002-01 5691 026-03 174.1-864 O P Ключи (мм Torx Plus) см. на стр. P4 Дополнительные опорные пластины см. на стр. A131. Дополнительные сопла и ключи для сопел см. на стр. P3 Q A 2 SANDVIK |
|||||
