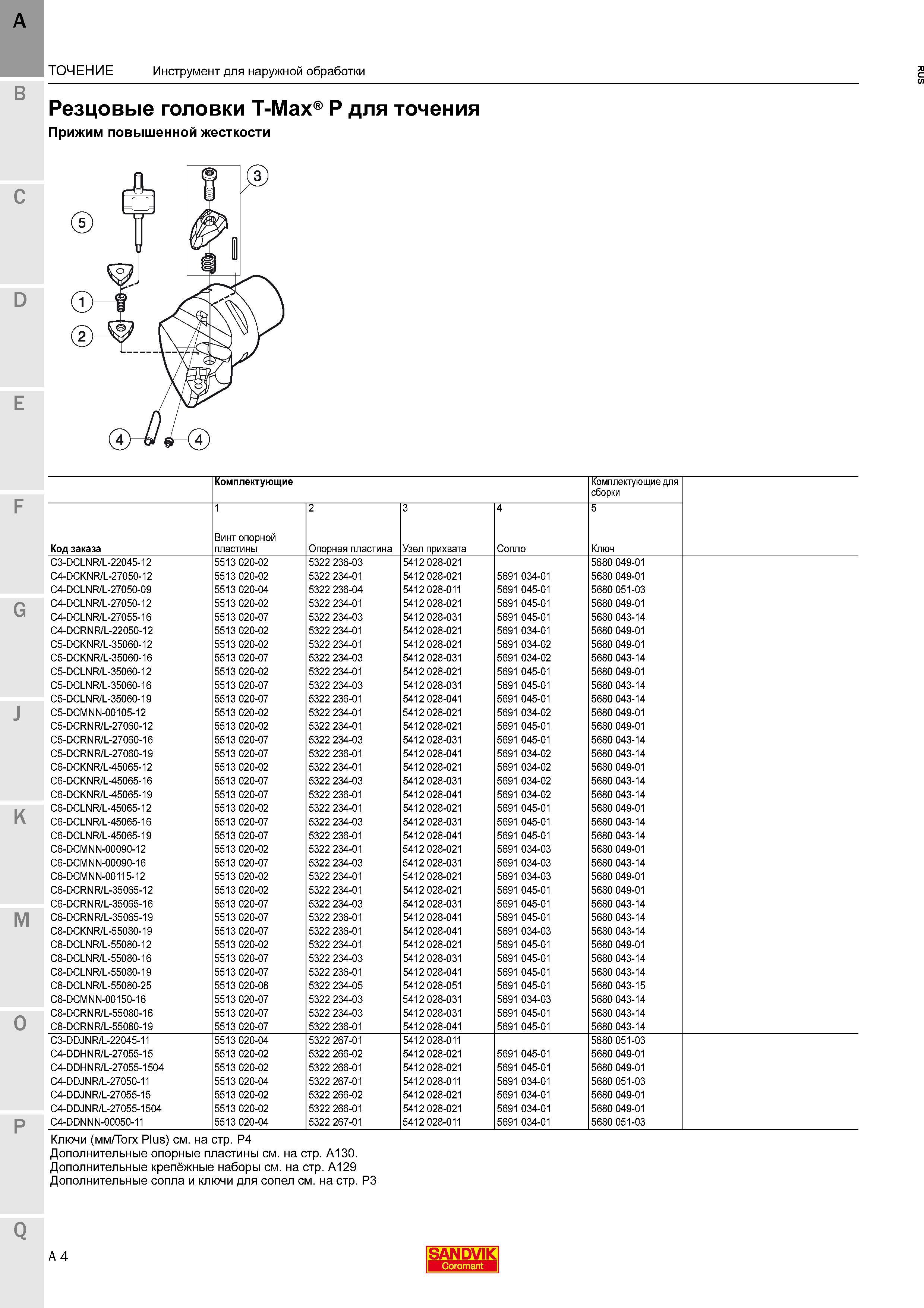

Схема сборки токарных резцов Sandvik Coromant T-Max P для наружного точения с механическим креплением режущей пластины Прижим повышенной жесткости ТОЧЕНИЕ Инструмент для наружной обработки Резцовые головки T-Max P для точения Прижим повышенной жесткости Комплектующие Комплектующие для сборки 1 2 3 4 5 Код заказа Винт опорной пластины Опорная пластина Узел прихвата Сопло Ключ C3-DCLNR L-22045-12 5513 020-02 5322 236-03 5412 028-021 5680 049-01 C4-DCKNR L-27050-12 5513 020-02 5322 234-01 5412 028-021 5691 034-01 5680 049-01 C4-DCLNR L-27050-09 5513 020-04 5322 236-04 5412 028-011 5691 045-01 5680 051-03 C4-DCLNR L-27050-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C4-DCLNR L-27055-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C4-DCRNR L-22050-12 5513 020-02 5322 234-01 5412 028-021 5691 034-01 5680 049-01 C5-DCKNR L-35060-12 5513 020-02 5322 234-01 5412 028-021 5691 034-02 5680 049-01 C5-DCKNR L-35060-16 5513 020-07 5322 234-03 5412 028-031 5691 034-02 5680 043-14 C5-DCLNR L-35060-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C5-DCLNR L-35060-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C5-DCLNR L-35060-19 5513 020-07 5322 236-01 5412 028-041 5691 045-01 5680 043-14 C5-DCMNN-00105-12 5513 020-02 5322 234-01 5412 028-021 5691 034-02 5680 049-01 C5-DCRNR L-27060-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C5-DCRNR L-27060-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C5-DCRNR L-27060-19 5513 020-07 5322 236-01 5412 028-041 5691 034-02 5680 043-14 C6-DCKNR L-45065-12 5513 020-02 5322 234-01 5412 028-021 5691 034-02 5680 049-01 C6-DCKNR L-45065-16 5513 020-07 5322 234-03 5412 028-031 5691 034-02 5680 043-14 C6-DCKNR L-45065-19 5513 020-07 5322 236-01 5412 028-041 5691 034-02 5680 043-14 C6-DCLNR L-45065-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C6-DCLNR L-45065-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C6-DCLNR L-45065-19 5513 020-07 5322 236-01 5412 028-041 5691 045-01 5680 043-14 C6-DCMNN-00090-12 5513 020-02 5322 234-01 5412 028-021 5691 034-03 5680 049-01 C6-DCMNN-00090-16 5513 020-07 5322 234-03 5412 028-031 5691 034-03 5680 043-14 C6-DCMNN-00115-12 5513 020-02 5322 234-01 5412 028-021 5691 034-03 5680 049-01 C6-DCRNR L-35065-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C6-DCRNR L-35065-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C6-DCRNR L-35065-19 5513 020-07 5322 236-01 5412 028-041 5691 045-01 5680 043-14 C8-DCKNR L-55080-19 5513 020-07 5322 236-01 5412 028-041 5691 034-03 5680 043-14 C8-DCLNR L-55080-12 5513 020-02 5322 234-01 5412 028-021 5691 045-01 5680 049-01 C8-DCLNR L-55080-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C8-DCLNR L-55080-19 5513 020-07 5322 236-01 5412 028-041 5691 045-01 5680 043-14 C8-DCLNR L-55080-25 5513 020-08 5322 234-05 5412 028-051 5691 045-01 5680 043-15 C8-DCMNN-00150-16 5513 020-07 5322 234-03 5412 028-031 5691 034-03 5680 043-14 C8-DCRNR L-55080-16 5513 020-07 5322 234-03 5412 028-031 5691 045-01 5680 043-14 C8-DCRNR L-55080-19 5513 020-07 5322 236-01 5412 028-041 5691 045-01 5680 043-14 C3-DDJNR L-22045-11 5513 020-04 5322 267-01 5412 028-011 5680 051-03 C4-DDHNR L-27055-15 5513 020-02 5322 266-02 5412 028-021 5691 045-01 5680 049-01 C4-DDHNR L-27055-1504 5513 020-02 5322 266-01 5412 028-021 5691 045-01 5680 049-01 C4-DDJNR L-27050-11 5513 020-04 5322 267-01 5412 028-011 5691 034-01 5680 051-03 C4-DDJNR L-27055-15 5513 020-02 5322 266-02 5412 028-021 5691 034-01 5680 049-01 C4-DDJNR L-27055-1504 5513 020-02 5322 266-01 5412 028-021 5691 034-01 5680 049-01 C4-DDNNN-00050-11 5513 020-04 5322 267-01 5412 028-011 5691 034-01 5680 051-03 F O M P Ключи (мм Torx Plus) см. на стр. P4 Дополнительные опорные пластины см. на стр. A130. Дополнительные крепёжные наборы см. на стр. A129 Дополнительные сопла и ключи для сопел см. на стр. P3 Q A 4 SANDVIK
