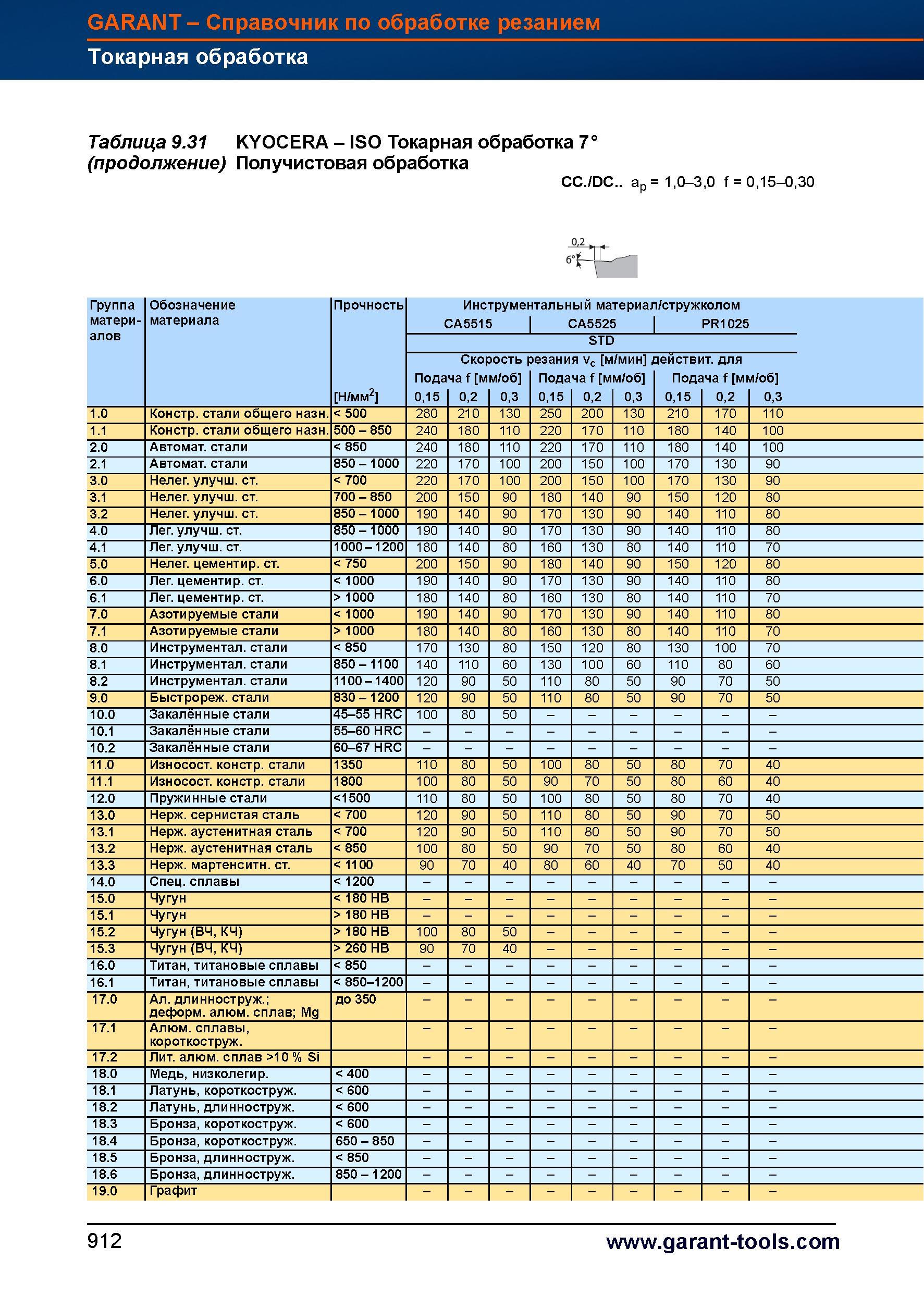

Токарный инструмент от Hoffmann Group 7° Получистовая обработка Группа Обозначение Прочность Инструментальный материал / стружколом матери

Токарный инструмент от Hoffmann Group 7° Получистовая обработка Группа Обозначение Прочность Инструментальный материал / стружколом матери- материала CA5515 CA5525 PR1025 алов STD Скорость резания Vc м/мин действит. для Подача f мм/об Подача f мм/об Подача f мм/об Н/мм2 0,15 0,2 0,3 0,15 0,2 0,3 0,15 0,2 0,3 1.0 Конструкционные стали общего назначения 500 280 210 130 250 200 130 210 170 110 1.1 Конструкционные стали общего назначения 500 - 850 240 180 110 220 170 110 180 140 100 2.0 Автоматные стали 850 240 180 110 220 170 110 180 140 100 2.1 Автоматные стали 850 - 1000 220 170 100 200 150 100 170 130 90 3.0 Нелегированные улучшенные стали 700 220 170 100 200 150 100 170 130 90 3.1 Нелегированные улучшенные стали 700 - 850 200 150 90 180 140 90 150 120 80 3.2 Нелегированные улучшенные стали 850 - 1000 190 140 90 170 130 90 140 110 80 4.0 Легированные улучшенные стали 850 - 1000 190 140 90 170 130 90 140 110 80 4.1 Легированные улучшенные стали 1000 - 1200 180 140 80 160 130 80 140 110 70 5.0 Нелегированные цементируемые стали 750 200 150 90 180 140 90 150 120 80 6.0 Легированные цементированные стали 1000 190 140 90 170 130 90 140 110 80 6.1 Легированные цементированные стали > 1000 180 140 80 160 130 80 140 110 70 7.0 Азотируемые стали 1000 190 140 90 170 130 90 140 110 80 7.1 Азотируемые стали > 1000 180 140 80 160 130 80 140 110 70 8.0 Инструментальные стали 850 170 130 80 150 120 80 130 100 70 8.1 Инструментальные стали 850 - 1100 140 110 60 130 100 60 110 80 60 8.2 Инструментальные стали 1100 - 1400 120 90 50 110 80 50 90 70 50 9.0 Быстрорежущие стали 830 - 1200 120 90 50 110 80 50 90 70 50 10.0 Закалённые стали 45-55 HRC 100 80 50 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 110 80 50 100 80 50 80 70 40 11.1 Износостойкие конструкционные стали 1800 100 80 50 90 70 50 80 60 40 12.0 Пружинные стали 1500 110 80 50 100 80 50 80 70 40 13.0 Нержавеющая сернистая сталь 700 120 90 50 110 80 50 90 70 50 13.1 Нержавеющая аустенитная сталь 700 120 90 50 110 80 50 90 70 50 13.2 Нержавеющая аустенитная сталь 850 100 80 50 90 70 50 80 60 40 13.3 Нержавеющие мартенситные стали 1100 90 70 40 80 60 40 70 50 40 14.0 Специальные сплавы 1200 - 15.0 Чугун 180 HB - 15.1 Чугун > 180 HB - 15.2 Чугун (ВЧ, КЧ) > 180 HB 100 80 50 15.3 Чугун (ВЧ, КЧ) > 260 HB 90 70 40 16.0 Титан, титановые сплавы 850 - 16.1 Титан, титановые сплавы 850-1200 - 17.0 Ал. длинноструж. деформ. алюм. сплав Mg до 350 - 17.1 Алюминивые сплавы, короткостружечные - 17.2 Лит. алюм. сплав >10 % Si - 18.0 Медь низколегированная 400 - 18.1 Латунь короткостружечная 600 - 18.2 Латунь длинностружечная 600 - 18.3 Бронза короткостружечная 600 - 18.4 Бронза короткостружечная 650 - 850 - 18.5 Бронза длинностружечная 850 - 18.6 Бронза длинностружечная 850 - 1200 - 19.0 Графит - 912 GARANT - Справочник по обработке резанием Токарная обработка Таблица 9.31 KYOCERA - ISO CC./DC.. ap = 1,0-3,0 f = 0,15-0,30
