Токарный инструмент от Hoffmann Group 7° Получистовая и черновая обработка CC /SC ap = 0,2-5,0 f = 0,10-0,45 для титана и жаропрочных спла

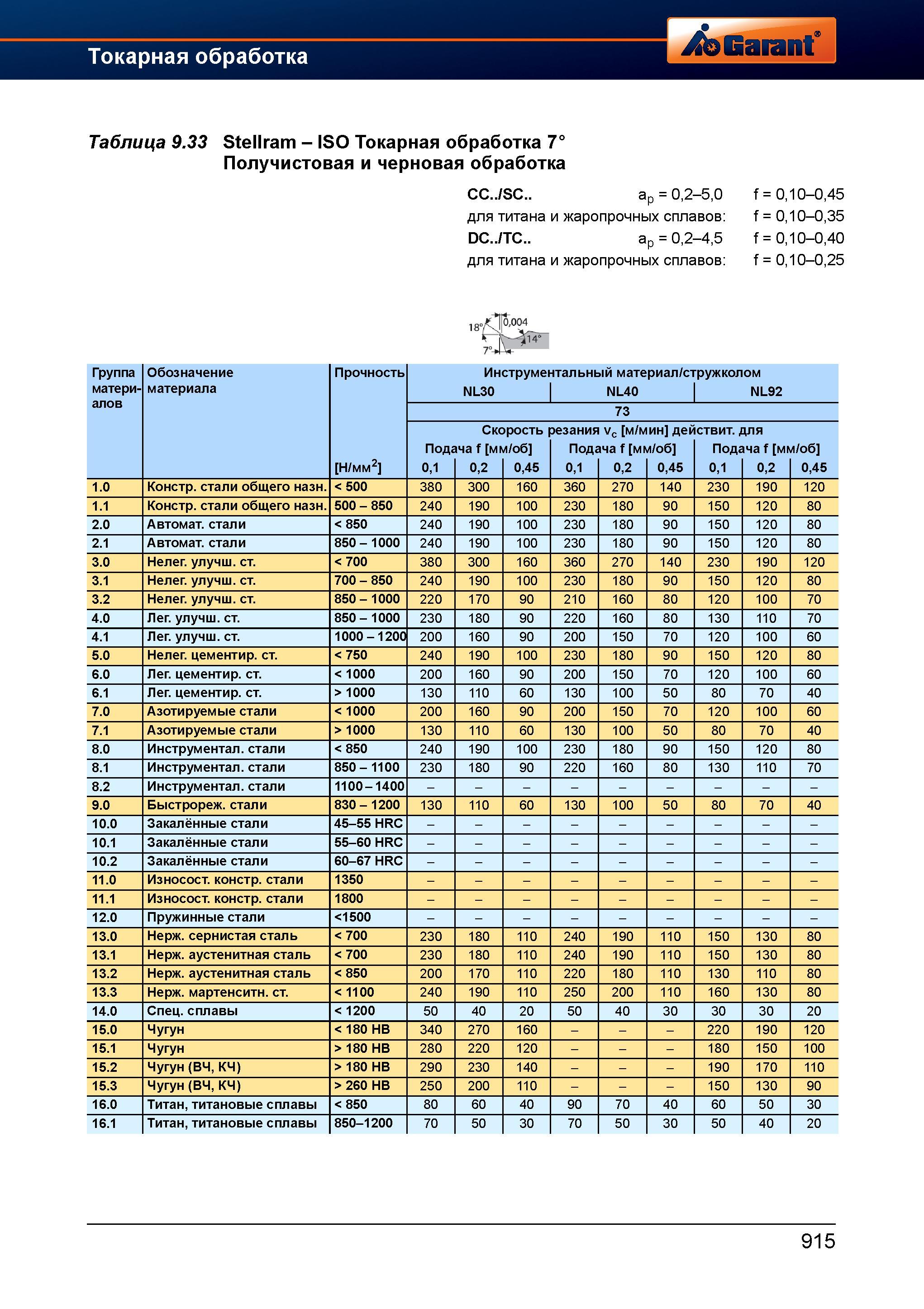

Токарный инструмент от Hoffmann Group 7° Получистовая и черновая обработка CC../SC.. ap = 0,2-5,0 f = 0,10-0,45 для титана и жаропрочных сплавов f = 0,10-0,35 DC../TC.. ap = 0,2-4,5 f = 0,10-0,40 для титана и жаропрочных сплавов f = 0,10-0,25 Группа Обозначение Прочность Инструментальный материал / стружколом матери- материала NL30 NL40 NL92 73 Скорость резания Vc м/мин действит. для Подача f мм/об Подача f мм/об Подача f мм/об Н/мм2 0,1 0,2 0,45 0,1 0,2 0,45 0,1 0,2 0,45 1.0 Конструкционные стали общего назначения 500 380 300 160 360 270 140 230 190 120 1.1 Конструкционные стали общего назначения 500 - 850 240 190 100 230 180 90 150 120 80 2.0 Автоматные стали 850 240 190 100 230 180 90 150 120 80 2.1 Автоматные стали 850 - 1000 240 190 100 230 180 90 150 120 80 3.0 Нелегированные улучшенные стали 700 380 300 160 360 270 140 230 190 120 3.1 Нелегированные улучшенные стали 700 - 850 240 190 100 230 180 90 150 120 80 3.2 Нелегированные улучшенные стали 850 - 1000 220 170 90 210 160 80 120 100 70 4.0 Легированные улучшенные стали 850 - 1000 230 180 90 220 160 80 130 110 70 4.1 Легированные улучшенные стали 1000 - 1200 200 160 90 200 150 70 120 100 60 5.0 Нелегированные цементируемые стали 750 240 190 100 230 180 90 150 120 80 6.0 Легированные цементированные стали 1000 200 160 90 200 150 70 120 100 60 6.1 Легированные цементированные стали > 1000 130 110 60 130 100 50 80 70 40 7.0 Азотируемые стали 1000 200 160 90 200 150 70 120 100 60 7.1 Азотируемые стали > 1000 130 110 60 130 100 50 80 70 40 8.0 Инструментальные стали 850 240 190 100 230 180 90 150 120 80 8.1 Инструментал.стали 850 - 1100 230 180 90 220 160 80 130 110 70 8.2 Инструментальные стали 1100 - 1400 - 9.0 Быстрорежущие стали 830 - 1200 130 110 60 130 100 50 80 70 40 10.0 Закалённые стали 45-55 HRC - 10.1 Закалённые стали 55-60 HRC - 10.2 Закалённые стали 60-67 HRC - 11.0 Износостойкие конструкционные стали 1350 - 11.1 Износостойкие конструкционные стали 1800 - 12.0 Пружинные стали 1500 - 13.0 Нержавеющая сернистая сталь 700 230 180 110 240 190 110 150 130 80 13.1 Нержавеющая аустенитная сталь 700 230 180 110 240 190 110 150 130 80 13.2 Нержавеющая аустенитная сталь 850 200 170 110 220 180 110 130 110 80 13.3 Нержавеющие мартенситные стали 1100 240 190 110 250 200 110 160 130 80 14.0 Специальные сплавы 1200 50 40 20 50 40 30 30 30 20 15.0 Чугун 180 HB 340 270 160 - 220 190 120 15.1 Чугун > 180 HB 280 220 120 - 180 150 100 15.2 Чугун (ВЧ, КЧ) > 180 HB 290 230 140 - 190 170 110 15.3 Чугун (ВЧ, КЧ) > 260 HB 250 200 110 - 150 130 90 16.0 Титан, титановые сплавы 850 80 60 40 90 70 40 60 50 30 16.1 Титан, титановые сплавы 850-1200 70 50 30 70 50 30 50 40 20 915Таблица 9.33 Stellram -
