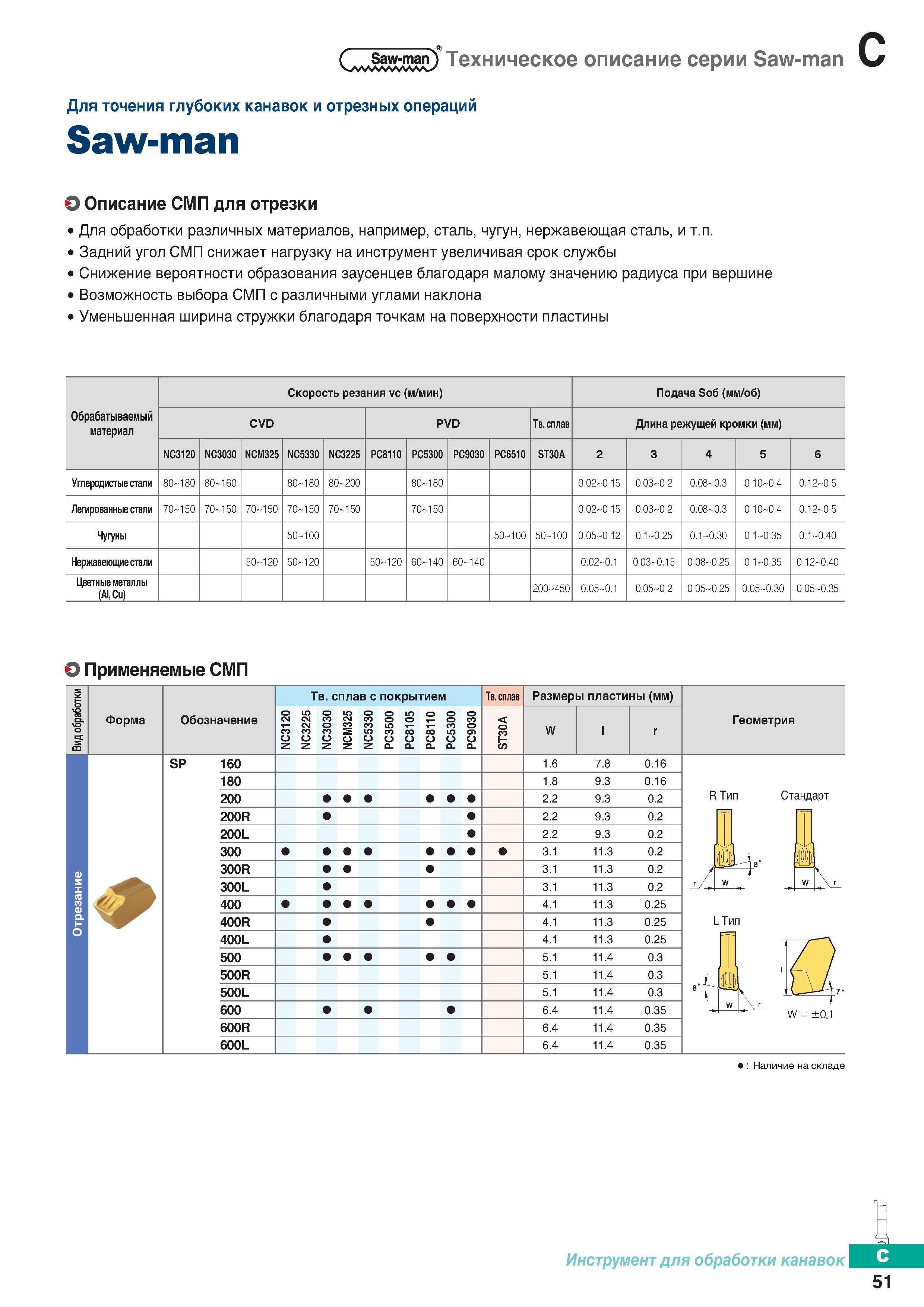

Токарный инструмент Korloy Saw-man для точения глубоких канавок и отрезных операций Описание СМП для отрезки _ Для обработки различных материалов, например, сталь, чугун, нержавеющая сталь, и т.п. Задний угол СМП снижает нагрузку на инструмент увеличивая срок службы Снижение вероятности образования заусенцев благодаря малому значению радиуса при вершине Возможность выбора СМП с различными углами наклона Уменьшенная ширина стружки благодаря точкам на поверхности пластины Обрабатываемый материал Скорость резания vc (м/мин) Подача Soб (мм/об) CVD PVD Твердый сплав Длина режущей кромки (мм) NC3120 NC3030 NCM325 NC5330 NC3225 РС81Ю РС5300 РС9030 РС6510 ST30A 2 3 4 5 6 Углеродистыестали 80-180 80-160 80-180 80-200 80-180 0.02-0.15 0.03-0.2 0.08-0.3 0.10-0.4 0.12-0.5 Легированныестали 70-150 70-150 70-150 70-150 70-150 70-150 0.02-0.15 0.03-0.2 0.08-0.3 0.10-0.4 0.12-0.5 Чугуны 50-100 50-100 50-100 0.05-0.12 0.1-0.25 0.1-0.30 0.1-0.35 0.1-0.40 Нержавеющиестали 50-120 50-120 50-120 60-140 60-140 0.02-0.1 0.03-0.15 0.08-0.25 0.1-0.35 0.12-0.40 Цветные металлы (А1,Си) 200-450 0.05-0.1 0.05-0.2 0.05-0.25 0.05-0.30 0.05-0.35 Применяемые сменные режущие пластины (СМП) Форма Обозначение Твердый сплав с покрытием Твердый сплав Размеры пластины (мм) W Геометрия SP 160 180 200 200R 200L 300 300R 300L 400 400R 400L 500 500R 500L 600 600R 600L 1.6 1.8 2.2 2.2 2.2 3.1 3.1 3.1 4.1 4.1 4.1 5.1 5.1 5.1 6.4 6.4 6.4 7.8 9.3 9.3 9.3 9.3 11.3 11.3 11.3 11.3 11.3 11.3 11.4 11.4 11.4 11.4 11.4 11.4 0.16 0.16 0.2 0.2 0.2 0.2 0.2 0.2 0.25 0.25 0.25 0.3 0.3 0.3 0.35 0.35 0.35 RTnn Стандарт и LTnn W = ±0.1 Наличие инструмента на складе Инструмент для обработки канавок 51 Saw-man О
