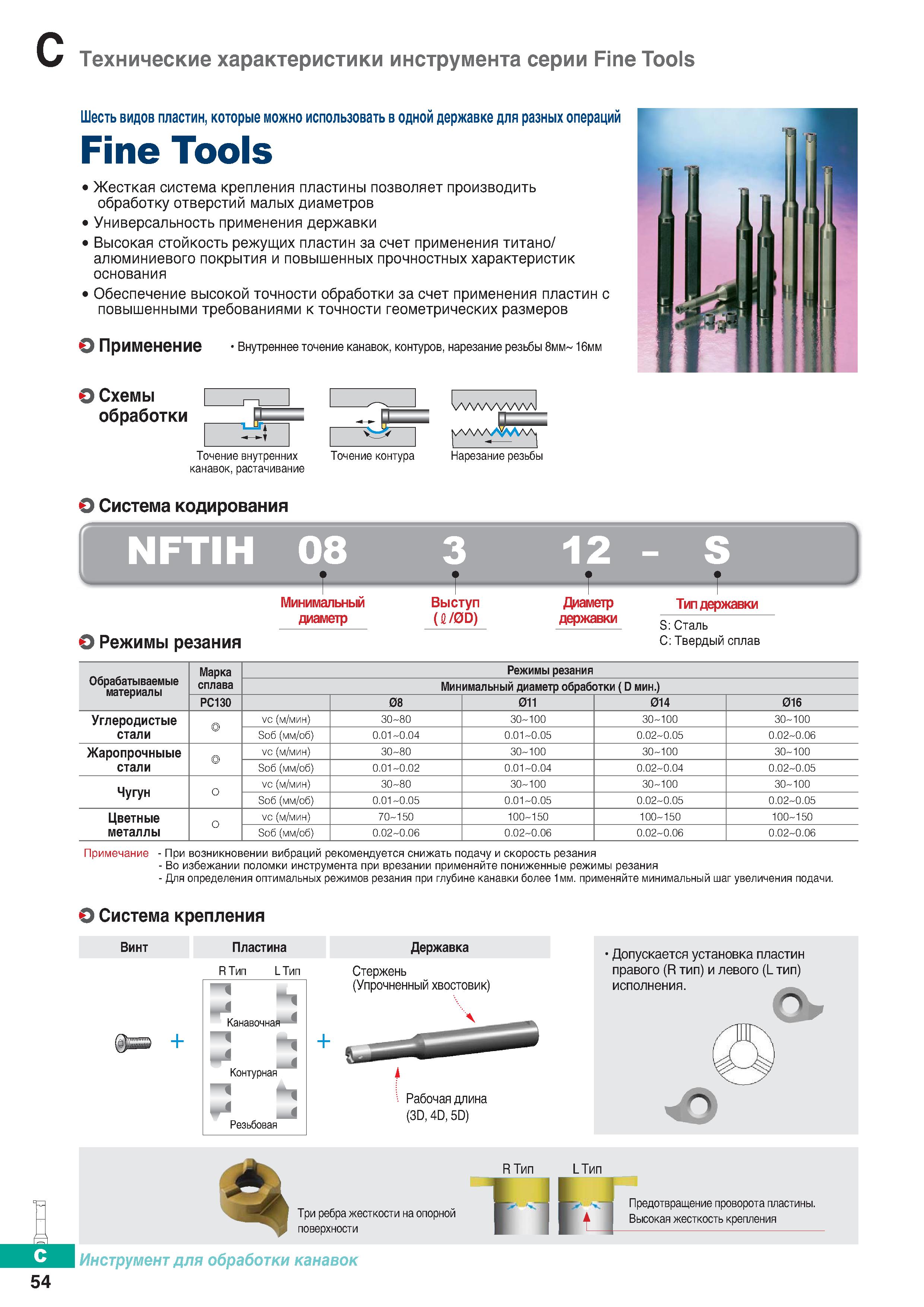

Характеристики инструмента Korloy Fine Tools Шесть видов пластин, которые можно использовать в одной державке для разных операций _ Fine Tools Жесткая система крепления пластины позволяет производить обработку отверстий малых диаметров Универсальность применения державки Высокая стойкость режущих пластин за счет применения титано алюминиевого покрытия и повышенных прочностных характеристик основания Обеспечение высокой точности обработки за счет применения пластин с повышенными требованиями к точности геометрических размеров О Применение О Схемы обработки Внутреннее точение канавок, контуров, нарезание резьбы 8мм 16мм 1ЛЛЛЛЛАЛЛЛ Точение внутренних канавок, растачивание Точение контура Нарезание резьбы О Система кодирования NFTIH 08 3 12 - S Минимальный Выступ Диаметр Типдержавки диаметр (Й 0Р) державки встать О Режимы резания С: Твердый сплав Обрабатываемые материалы Марка сплава Режимы резания Минимальный диаметр обработки (D мин.) РС130 08 011 014 016 Углеродистые стали vc (м/мин) 30 80 30-100 30-100 30-100 Soб (мм/об) 0.01-0.04 0.01-0.05 0.02-0.05 0.02-0.06 Жаропрочныые стали vc (м/мин) 30 80 30-100 30-100 30-100 Soб (мм/об) 0.01-0.02 0.01-0.04 0.02-0.04 0.02-0.05 Чугун 0 vc (м/мин) 30-80 30-100 30-100 30-100 Soб (мм/об) 0.01-0.05 0.01-0.05 0.02-0.05 0.02-0.05 Цветные металлы 0 vc (м/мин) 70-150 100-150 100-150 100-150 Soб (мм/об) 0.02-0.06 0.02-0.06 0.02-0.06 0.02-0.06 Примечание - При возникновении вибраций рекомендуется снижать подачу и скорость резания - Во избежании поломки инструмента при врезании применяйте пониженные режимы резания - Для определения оптимальных режимов резания при глубине канавки более 1мм. применяйте минимальный шаг увеличения подачи. О Система крепления Винт + Пластина RTnn LTnn Канавочная 1 Контурная "2 1 Резьбовая Державка Стержень (Упрочненный хвостовик) Допускается установка пластин правого (R тип) и левого (L тип) исполнения. + Рабочая длина (3D, 4D, 5D) О 54 RTnn Пип Три ребра жесткости на опорной поверхности Инструмент для обработки канавок Ы Предотвращение проворота пластины. Высокая жесткость крепления
