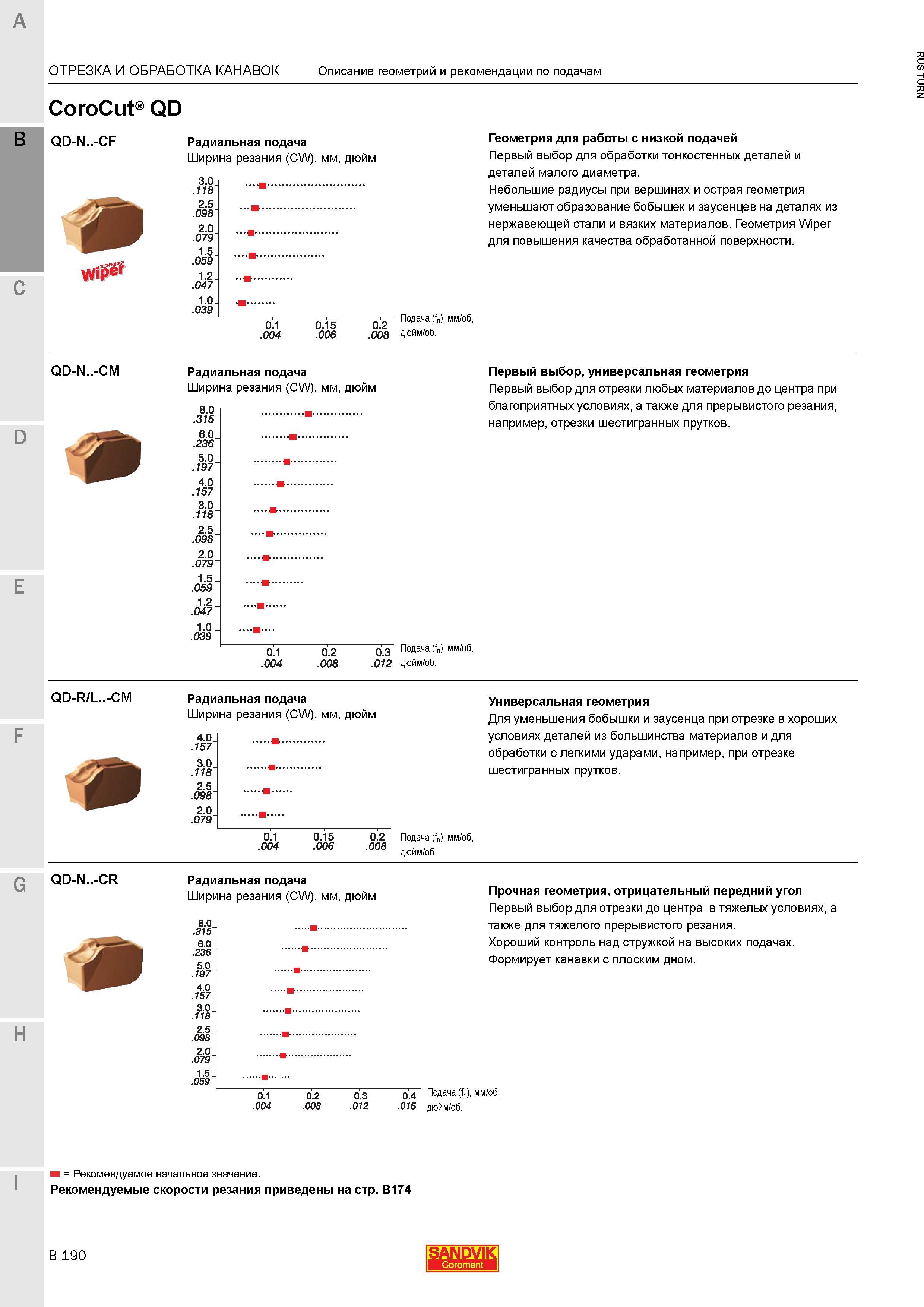

Токарный инструмент для отрезки и обработки канавок Описание геометрий и рекомендации по подачам Sandvik CoroCut QD B QD-N -CF 40 C Радиальная по

Токарный инструмент для отрезки и обработки канавок Описание геометрий и рекомендации по подачам Sandvik CoroCut QD B QD-N..-CF 40 C Радиальная подача Ширина резания (CW) мм дюйм 3.0 .118 2.5 .098 2.0 .079 1.5 .059 1.2 J .047 1.0 .039 0.1 .004 0.15 .006 0.2 .008 Подача (f) дюйм/об. Геометрия для работы с низкой подачей Первый выбор для обработки тонкостенных деталей и деталей малого диаметра. Небольшие радиусы при вершинах и острая геометрия уменьшают образование бобышек и заусенцев на деталях из нержавеющей стали и вязких материалов. Геометрия Wiper для повышения качества обработанной поверхности. мм/об QD-N..-CM Радиальная подача Ширина резания (CW) мм дюйм 8.0 .315 6.0. .236 5.0 .197 4.0 .157 3.0 .118 2.5 .098 2.0 .079 1.5 .059 1.2- .047 1.0 .039 0.1 .004 0.2 .008 0.3 .012 Подача (fn) дюйм/об. Первый выбор универсальная геометрия Первый выбор для отрезки любых материалов до центра при благоприятных условиях а также для прерывистого резания например отрезки шестигранных прутков. мм/об F QD-R/L..-CM Радиальная подача Ширина резания (CW) мм дюйм 4.0 .157 3.0- .118 2.5 .098 2.0 .079 0.1 .004 0.15 .006 0.2 .008 Подача (fn) дюйм/об. Универсальная геометрия Для уменьшения бобышки и заусенца при отрезке в хороших условиях деталей из большинства материалов и для обработки с легкими ударами например при отрезке шестигранных прутков. мм/об G QD-N..-CR H Радиальная подача Ширина резания (CW) мм дюйм 8.0 .315 6.0 .236 5.0 .197 4.0. .157 3.0J .118 2.5 2.0 .079 1.5. .059 Прочная геометрия отрицательный передний угол Первый выбор для отрезки до центра в тяжелых условиях а также для тяжелого прерывистого резания. Хороший контроль над стружкой на высоких подачах. Формирует канавки с плоским дном. 0.1 .004 0.2 .008 0.3 .012 0 Подача (fn) мм/об .016 дюйм/об. Рекомендуемое начальное значение. Рекомендуемые скорости резания приведены на стр. B174 B 190 SANDVIK Coromant
